Максимальная дальность стрельбы составляет 3 км. Для стрельбы на меньшие дистанции на реактивный снаряд надевают кольца, тормозящие его в полете. С малым кольцом дальность полета кассетных снарядов составляет от 11 до 22 км, осколочно-фугасных 9М27Ф — от 8 до 21 км. При использовании большого тормозного кольца дальность полета кассетных снарядов — от 9 до 15 км, 9М27Ф — от 8 до 16 км. Особенностью четырехосного полноприводного шасси ЗИЛ-135ЛМП является расположение силовой установки за четырехместной стеклопластиковой кабиной экипажа. Силовая установка состоит из двух восьмицилиндровых V-образных карбюраторных двигателей ЗИЛ-375Я мощностью 180 л. с. при 3200 об/мин. каждый. Трансмиссия имеет бортовую схему: от двигателей крутящий момент через два сухих двухдисковых сцепления, две пятиступенчатые коробки передач и две одноступенчатые раздаточные коробки передается на две бортовые системы одноступенчатых колесных редукторов. Одновременное управление обеими системами обеспечивают специальные синхронизирующие устройства. Колеса первой и четвертой оси — управляемые, с независимой торсионной подвеской и телескопическими гидроамортизаторами двойного действия. Колеса средних осей сближены, не имеют упругой подвески и к раме крепятся жестко. Машина оборудована централизованной системой регулирования давления в шинах, имеет очень высокую проходимость и скоростные характеристики. При движении с полной нагрузкой по шоссе максимальная скорость составляет 65 км/ч, без предварительной подготовки может преодолевать броды глубиной до 1,2 м. Полная масса шасси составляет 19,2 т. Запас хода по топливу составляет 520 км.

Двухдверная четырехместная кабина массой 490 кг оборудуется регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя светомаскировочными фарами и одной поисковой.

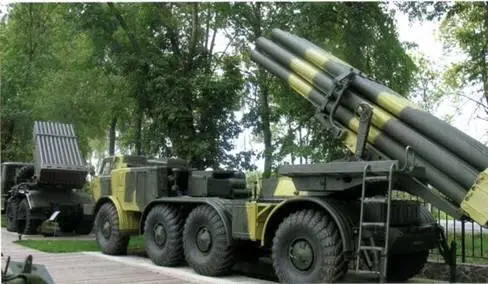

Боевая машина 9П140. Пакет направляющих в боевом положении, домкраты опущены.

Ходовая часть. Колеса первой и четвертой осей — управляемые, имеют независимую торсионную подвеску с амортизаторами. Колеса средних осей сближены, упругой подвески не имеют и крепятся к раме жестко.

Артиллерийская часть включает в себя пакет из 16 трубчатых направляющих, поворотное основание с механизмами наведения и прицельными приспособлениями, уравновешивающий механизм, электротехническую и гидравлическую аппаратуру.

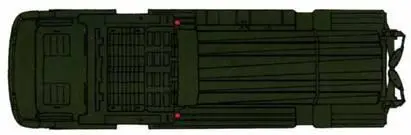

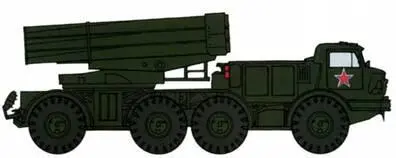

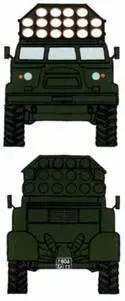

Боевая машина 9П140 реактивной системы залпового огня 9К57 «Ураган». Один из вариантов парадной окраски, использовавшийся в Советской армии. Иногда его можно встретить и в Российской армии.

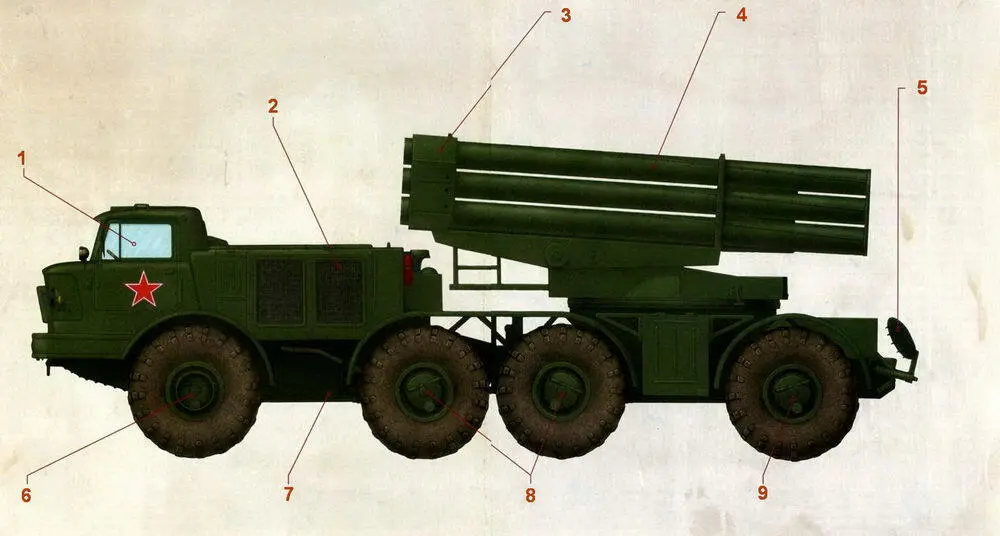

1 Кабина. Двухдверная четырехместная стеклопластиковая кабина оборудуется регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя светомаскировочными фарами и одной поисковой.

2 Моторный отсек. В моторном отсеке размещена силовая установка, состоящая из двух восьмицилиндровых V-образных карбюраторных двигателей ЗИЛ-375Я мощностью 180 л. с. при 3200 об/мин каждый.

3 Пакет направляющих. Шестнадцать трубчатых направляющих расположены в люльке в три ряда, при этом в верхнем ряду установлены всего четыре направляющих. Максимальный угол возвышения составляет 55°.

4 Трубчатая направляющая. Трубчатые направляющие представляют собой гладкостенные трубы с винтовым П-образным пазом, по которому при выстреле скользит штифт реактивного снаряда, обеспечивая ему первоначальную раскрутку.

5 Домкрат.

Для повышения устойчивости боевой машины при стрельбе в кормовой части шасси смонтированы две опоры, оснащенные домкратами с ручным приводом, с помощью которых осуществляется вывешивание кормовой части.

6 Передний управляемый мост. Независимая торсионная подвеска, телескопические гидроамортизаторы двойного действия, диагональные камерные шины И-159 размером 16,00–20 с централизованной системой регулирования давления воздуха.
