Боевые машины мира, 2014 № 20 ЗСУ «Гепард»

Пушки имеют механизм двойного ленточного питания, позволяющий вести стрельбу снарядами различных типов. Наведение пушек в вертикальной плоскости осуществляется в диапазоне от -5° до +85°. Привод пушек полностью электрический, но на случай его выхода из строя имеются механизмы ручной наводки. Общий темп стрельбы составляет 1100 выстр/мин и обеспечивает поражение воздушных целей, летящих со скоростью до 350-400 м/с на наклонных дальностях от 0,1 до 4 км и на высотах до 3 км. Осколочно-фугасный зажигательный снаряд весом 0,55 кг (вес разрывного заряда – 0,12 кг, вес патрона – 1,562 кг) имеет начальную скорость 1175 м/с, полетное время на дальность 1000 м составляет 1 с, на 2000 м – 2,17 с и на 4000 м – 6,05 с. Каждая пушка оборудована датчиком, который измеряет начальную скорость полета снаряда и передает эти данные бортовому компьютеру системы управления огнем. Боекомплект ЗСУ «Гепард» составляют 680 выстрелов, 40 из которых являются бронебойными. Для смены типа боеприпаса наводчику требуется всего несколько секунд. Стреляные гильзы удаляются автоматически. Наводчик может устанавливать необходимый режим стрельбы и вести огонь одиночными выстрелами, очередями по 5 или 15 выстрелов либо непрерывной очередью. При стрельбе по воздушным целям дальность стрельбы составляет 4000 м. Модель ЗСУ, принятая на вооружение бундесвера, оснащена также двумя блоками по четыре дымовых гранатомета в каждом, смонтированными на бортах башни. В голландской модели таких гранатометов с каждой стороны на два больше.

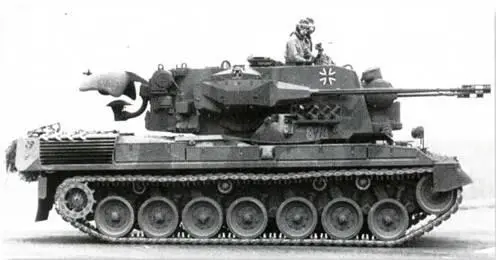

Зенитная самоходная установка Flugabwehrkanonenpanzer 1 Gepard.

ЗСУ «Гепард» на марше: стволы пушек – на нулевой линии прицеливания, антенна РЛС целеуказания MPDR-12 откинута.

Заказчик: бундесвер

Вид: зенитная самоходная установка

Разработчик: «Краусс-Маффей Вегманн»

Производитель: «Краусс-Маффей Вегманн»

Годы производства: 1976-1980

Годы эксплуатации: с 1976

ЗСУ «Гепард» оснащена радиолокационной станцией обнаружения MPDR-12 и РЛС сопровождения целей «Альбис», работающими в диапазонах частот соответственно 1500-5200 МГц и 15 350- 17 250 МГц. Дальность действия обеих станций – 15 км. Во второй половине 1980-х годов была создана новая РЛС целеуказания MPDR-18S с дальностью обнаружения до 18 км. Диапазон ее работы -1,7-2 см.

РЛС обнаружения имеет коэффициент подавления отражений от местных предметов 23 дБ. Импульсная и средняя мощности станции составляют соответственно 4 и 0,1 кВт, длительность импульса – 3,3 мкс. Антенна, расположенная в задней части башни, вращается со скоростью 60 об/мин и формирует в пространстве диаграмму направленности косекансквадратной формы, ширина которой в горизонтальной плоскости составляет 6,3°.

Антенна РЛС сопровождения целей, находящаяся под радиопрозрачным обтекателем, установлена на лобовой части башни и может поворачиваться по азимуту в секторе 200°. Это необходимо для обеспечения независимости вращения башни в горизонтальной плоскости (при наведении орудий в точку прицеливания) и сопровождения цели по азимуту.

Обе станции работают независимо друг от друга, что позволяет одновременно с сопровождением выбранной для обстрела цели производить обзор воздушного пространства и вести поиск новых объектов. Для ведения огня в условиях широкого применения средств радиоэлектронной борьбы у командира и наводчика имеются оптические прицелы с 1,5- и 6-кратным увеличением и полем зрения соответственно 50° и 12,5°.

Для решения задачи встречи и определения углов упреждения в горизонтальной и вертикальной плоскостях на основе информации о параметрах движения цели в системе управления огнем имеются два полупроводниковых аналоговых вычислительных устройства, одно из которых является резервным. Расчет данных для стрельбы производится с учетом углов наклона корпуса ЗСУ и начальной скорости снарядов, которая измеряется специальными датчиками, установленными на дульной части стволов. Расположение рабочих мест и главного пульта, на котором сгруппированы все приборы отображения воздушной обстановки и управления огнем, позволяет взаимно дублировать функции командира и наводчика при ведении стрельбы. Командир ЗСУ оценивает воздушную обстановку, выбирает наиболее важную цель, режимы работы радиоприборного комплекса и ведения огня, тип боеприпасов, а также поддерживает внешнюю связь по радио. Наводчик решает задачи по захвату, сопровождению и поражению цели, переносу огня на другие цели, обзору воздушного пространства в заданном секторе с помощью радиолокационных и оптических средств. Система индикации позволяет вести стрельбу командиру и наводчику. Расчетные вероятности поражения цели площадью 5 м 2 при двухсекундной очереди (36 снарядов) на дальностях 4,3,2 и 1 км соответственно равны 0,18,0,27,0,50 и 0,95.
