Роджер Форд: Танк «Шерман»

Помимо основного тактического преимущества, которое давало возможность поворачивать башню на 360 градусов, сосредоточение основного вооружения в башне и отказ от 37-мм пушки позволили сократить численность экипажа до пяти человек: остались – в носовом отделении – механик-водитель (слева) и помощник механика-водителя/стрелок (они были разделены трансмиссией); в башне – наводчик (справа от пушки), заряжающий (слева от пушки) и командир танка (за наводчиком). Такая компоновка экипажа оставалась стандартной для танковых войск Соединенных Штатов до появления танков М41 «Уокер Бульдог» и М48 «Паттон» в 1952 году. Носовой пулемет в шаровой установке никогда больше не применялся. В результате отказа от спонсона форма корпуса упростилась, силуэт танка стал ниже. Высота М3 с учетом командирского купола составляла 3125 мм, прототип М4 был на 203 мм ниже, а первый серийный вариант (без командирского купола) – еще на 152 мм ниже. Таким образом, уменьшилась общая площадь бронирования, что позволило увеличить толщину брони без увеличения общего веса танка. Первоначально остальные габаритные размеры танка М4 оставались такими же, как у М3, – длина 5639 мм, ширина 2718 мм. Однако перед началом серийного производства были внесены изменения – М4 стал на 254 мм длиннее и на 100 мм уже. Следующие версии танка были еще длиннее. Когда была установлена новая система подвески, общая ширина танка увеличилась.

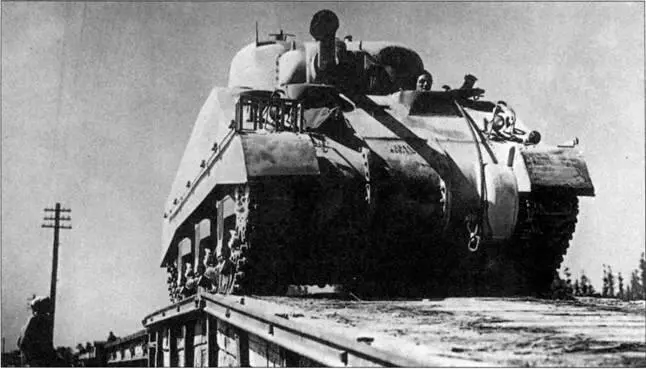

М4 «Шерман» одной из первых модификаций съезжает с железнодорожной платформы. Видна крышка трансмиссионного отсека, состоящая из трех частей, скрепленных болтами. С июля 1942 по январь 1944 г. было выпущено 6748 этих танков. Основное вооружение танка составляла 75-мм пушка.

Полноразмерная деревянная модель танка была готова в мае, в июне ее утвердил комитет по артиллерийско-техническому снабжению, и новая машина получила индекс «средний танк Тб». Заводу в Абердине было приказано начать работу над пилотным образцом с единой литой верхней частью корпуса, а арсеналу в Рон-Айленде – построить образец, у которого верхняя часть корпуса сваривается из листов катаной гомогенной стали. 2 сентября абердинский завод завершил работу. Танк был оснащен короткоствольным орудием М2 (орудие пришлось оснастить противовесом на дульном тормозе, из-за чего оно имело несколько странный вид, чтобы можно было испытать гиростабилизатор вертикальной наводки, такой же, как у 37-мм пушки танка М3). Казалось, что командирского купола никогда и не было, хотя башня технически была подготовлена для его установки.

Ясно, что конструкция почти стопроцентно соответствовала плану, лишь три незначительных изменения были внесены до того, как машина была принята к производству. Были ликвидированы люки в бортах корпуса над гусеницами. Тем самым улучшалась целостность брони и увеличивалось полезное пространство внутри танка, которое можно было использовать для хранения боеприпасов. Одновременно был добавлен люк для стрелка, размещавшегося в носовом отделении танка справа от механика-водителя. (В башне первой версии танка был только один люк; люк для заряжающего добавили лишь в январе 1944 года, когда вовсю шло производство версии М4А2; при этом люк для заряжающего можно было быстро ликвидировать – конструкция это позволяла.) Такое же оснащение предусматривалось в качестве базового для башни увеличенных размеров, разработанной для «мертворожденного» танка Т23 и установленной на «Шерман», так как в ней можно было монтировать 76-мм пушку Ml – установить ее на оригинальной башне «Шермана» не удалось. Башня предназначенной для британцев версии «Файерфлай» (см. ниже) была оснащена подобным образом. Имелся также люк в днище для покидания танка. Он находился сразу за местом стрелка – помощника механика-водителя, но, конечно, в нормальных условиях им не пользовались. С серийной модели также убрали командирский купол, вместо этого установили состоящую из двух частей крышку люка и подставку для пулемета. Приказом от 5 сентября новая машина была принята на вооружение под обозначением «средний танк М4». Приказом от 11 декабря вводились обозначения для двух типов М4. Танки со сварной верхней частью корпуса получили обозначение «средний танк М4», а танки с литой верхней частью корпуса стали обозначаться М4А1. Оба типа «Шермана» имели одинаковые литые башни из гомогенной стали. При этом внутреннее пространство М4 было немного больше, что позволяло иметь больший боекомплект – 97 снарядов калибра 75 мм (у М4А1 – 90 снарядов).
