Если простой лук с надетой тетивой представляет собой плавно изогнутую дугу, то сложный скорее напоминает букву «М» с плавными перегибами. Именно такие луки можно видеть на всех без исключения древнерусских изображениях, сохранившихся до наших времён.

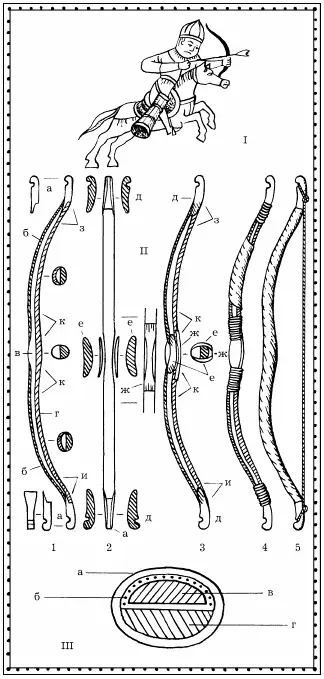

На рисунке художника показан древнерусский сложный лук, восстановленный учёными по большому обломку, найденному в Новгороде, в слое первой половины ХII века. Как выяснилось, эта находка аналогична более ранним (VIII век), но гораздо лучше сохранилась благодаря влажной глинистой почве. Новгородский обломок, найденный в 1953 году, представляет собой почти половину целого лука, одно из его плеч-рычагов. Пролежав в земле восемь веков, плечо лука по-прежнему было способно пружинить.

Оно состояло из двух деревянных планок, продольно склеенных между собой. С внутренней стороны лука (обращённой к стрелку) располагалась можжевеловая планка. Она была необыкновенно гладко остругана, а там, где она прилегала к внешней планке (берёзовой), древний мастер провёл три узких продольных желобка для заполнения клеем, чтобы соединение получилось более прочным. Действительно – по отзывам учёных, рыбий клей, которым были склеены планки, прекрасно держал и восемь столетий спустя.

Берёзовая планка, составлявшая спинку лука (внешнюю половину по отношению к стрелку), была несколько более шероховатой, чем можжевеловая. Некоторые исследователи сочли это небрежностью древнего мастера. Но другие обратили внимание на узкую (около 3–5 см) полоску берёсты, которая сплошь, винтообразно, обвивала лук от одного конца до другого. На внутренней, можжевеловой планке берёста по сию пору держалась исключительно прочно, тогда как от берёзовой спинки она по непонятным причинам «отклеилась». В чём дело?

Наконец заметили отпечаток каких-то продольных волокон, оставшийся в клеевом слое и на берестяной оплётке, и на самой спинке. Потом обратили внимание, что плечо лука имело характерный изгиб – наружу, вперёд, в сторону спинки. Особенно сильно был загнут конец.

Всё это подсказало учёным, что древний лук был усилен ещё и сухожилиями. Пропитанные рыбьим клеем сухожилия (оленьи, лосиные, бычьи) накладывались вдоль спинки лука и надёжно закреплялись обмоткой у рукояти и концов. Эластичный и очень прочный рыбий клей, которым клеили сложные луки, не препятствовал растяжению и сокращению сухожилий. Эти-то сухожилия и выгибали плечи лука в обратную сторону, когда была снята тетива.

Судя по археологическим данным, начиная с ХIV века русские луки стали усиливать ещё и роговыми полосами – «подзорами». С ХV века появились стальные подзоры, иногда упоминаемые в былинах. Однако широкого распространения на Руси они не получили.

Рукоять новгородского лука была выложена гладкими костяными пластинами. Длина охвата этой рукояти составляла около 13 см, как раз по руке взрослому мужчине. В разрезе рукоять имела овальную форму и очень удобно ложилась в ладонь.

Плечи лука были чаще всего равной длины. Однако специалисты указывают, что наиболее опытные стрелки предпочитали такие пропорции лука, при которых средняя точка приходилась не на середину рукояти, а на её верхний конец – место, где проходит стрела. Таким образом обеспечивалась полная симметрия усилия при стрельбе.

Костяные накладки прикреплялись и на концах лука, там, где надевалась петля тетивы. Вообще, костяными накладками старались укрепить те места лука (их называли «узлами»), куда приходились стыки его основных частей – рукояти, плеч (иначе рогов) и концов. После наклейки на деревянную основу костяных накладок их концы приматывались опять-таки сухожильными нитями, пропитанными клеем.
