Машины с поворотной траверсой ( рис. 2 ) служат в основном для гибки из листовых заготовок деталей с небольшими радиусами закруглений (типа ящиков и тонкостенных профилей). Машина имеет три траверсы: неподвижную (стол) 4 , прижимную 3 и поворотную 1 . Заготовка укладывается по упорам на неподвижную траверсу и сверху зажимается прижимной траверсой. Вращением поворотной траверсы выступающая из траверс 4 и 3 кромка заготовки загибается вокруг шаблона-вставки 2 , определяющего радиус изгиба. Траверсы закреплены в двух стойках 6 . Поворотная траверса устанавливается в двух кулисах 5 , которые поворачиваются в цапфах подшипников стоек. Наибольшая длина сгибаемой кромки определяется размером L . На этих машинах можно изгибать заготовки толщиной до 15 и шириной до 5000 мм .

Машины для гибки по шаблону ( рис. 3 ) имеют поворотный стол или шаблон (реже поворотный рычаг) и закрепленный нажимной ролик. На этих машинах изготовляют из профильных заготовок детали типа фланцев, рёбер жёсткости, изгибают трубные элементы. Заготовка 1 предварительно крепится передним концом прижима 2 на шаблоне 3 , установленном на столе машины. К заготовке на некотором расстоянии от зажима подводится нажимной ролик 4 . Затем гибочный шаблон начинает вращаться, и заготовка, опирающаяся задним концом на нажимной ролик, сгибается. Наиболее мощные машины этого типа применяются для гибки труб. Гнутые детали изготовляют также на специальных гибочных прессах (см. Бульдозер ).

Г. м. применяют в котлостроении, судостроении, химической, нефтяной промышленности и машиностроении.

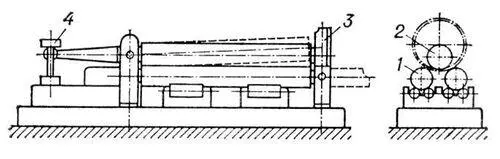

Рис. 1. Принципиальная схема трёхпалковой гибочной машины с горизонтальным расположением валков.

Рис. 3. Принципиальная схема гибки по шаблону.

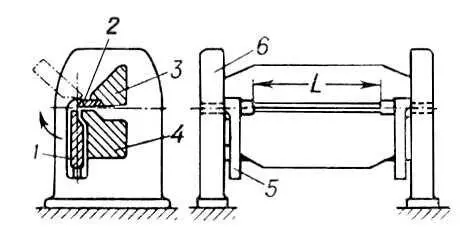

Рис. 2. Принципиальная схема гибочной машины с поворотной траверсой.
