БСЭ БСЭ - Большая Советская Энциклопедия (ГИ)

Соч.: Výbor z článků a projevů, [Praha], 1956.

Лит.: Kolejka I., O životé a díle Josefa Hybeše, «Nová mysl», 1957, № 2; J. Hibeš ve vzpomínkách součástniků. К vydání připřavil a předniluvu napsal О. Franek, Brno, 1962.

И. И. Удальцов.

Гиби'скус(Hibiscus), род растений семейства мальвовых. Вечнозелёные или листопадные деревья и кустарники, многолетние и однолетние травы. Около 250 видов, распространённых главным образом в тропических, реже в умеренных областях. Листья большей частью пальчатолопастные, цветки обычно крупные, ярко окрашенные. Многие виды Г. декоративны; выращиваются в оранжереях, комнатах и в открытом грунте. Из деревянистых видов наиболее известны Г. китайская роза, или кленок (Н. rosa-sinensis), — длительно цветущее комнатное растение и Г. сирийский (Н. syriacus), широко культивируемый в Крыму, на Кавказе, в Средней Азии; из травянистых видов: Г. гибридный (Н. ´ hybridus) — многолетние, крупноцветковые полигибриды; Г. тройчатый (Н. trionum) — однолетнее растение с жёлтыми цветками, встречается на юге СССР как сорняк. Большое хозяйственное значение имеет Г. коноплёвый (Н. cannabinus), известный под названием кенаф .

Лит.: Деревья и кустарники СССР, т. 4, М. — Л., 1958; Русанов Ф. Н., Гибридные гибискусы, Таш., 1965.

О. М. Полетико.

Ги'бка, операции ковки, горячей и холодной штамповки, посредством которых придаётся изогнутая форма всей заготовке или её части. Под Г. понимают также слесарную операцию изгибания заготовок из профильных материалов. Под действием изгибающего момента заготовка деформируется ( см. рис. ), наружные слои её растягиваются, внутренние — сжимаются. Г. осуществляется с помощью бульдозеров , роликовых и ротационных гибочных машин (листогибочных и сортогибочных), машин для гибки с растяжением и др. Широкое распространение получила Г. с растяжением, позволяющая устранить пружинение и гофрирование заготовок. Г. изготовляют детали машин, приборов, различные метизы.

Лит.: Сторожев М. В., Попов Е. А., Теория обработки металлов давлением, 2 изд., М., 1963.

Д. И. Браславский.

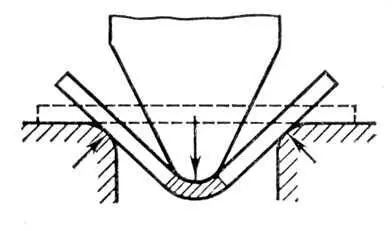

Рис. 1. Схема гибки.

Ги'бкая нитьв строительной механике, гибкий элемент, обладающий пренебрежимо малой жёсткостью на изгиб, способный работать только на растяжение. Г. н. служит обычно расчётной моделью несущих тросов, кабелей висячих мостов , висячих покрытий, проводов воздушных линий электропередач и т.д. Г. н. представляют собой геометрически изменяемые системы, в которых каждому виду нагрузки соответствует своя форма провисания нити.

Ги'бкий вал, вал, обладающий большой жёсткостью на кручение и малой на изгиб; предназначен для передачи вращения и крутящего момента. Проволочный Г. в., легко изгибаемый в любом направлении, состоит из сердечника и нескольких слоев проволок, по несколько проволок в слое с чередующимися направлениями навивки ( рис. ). Г. в. на концах снабжен арматурой (патронами) и покрыт оболочкой (гибким рукавом или бронёй) для защиты от повреждения и для удержания смазки. Различают Г. в. правого и левого вращения, т.к. наружный слой проволоки должен работать на закручивание. Проволочные Г. в. нормализованы и широко используются для силовых передач (например, в приводе ручного инструмента от стационарного двигателя) и для дистанционного управления и контроля (например, в приводе спидометра автомобиля). Шарнирные Г. в., состоящие из ряда шарнирно соединённых коротких звеньев, помещенных в оболочку, применяются редко.

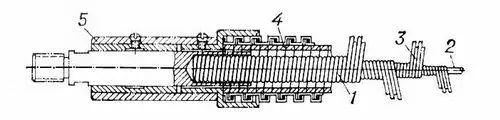

Проволочный гибкий вал с бронёй и концевой арматурой: 1 — гибкий вал; 2 — сердечник; 3 — слой навивки; 4 — броня; 5 — арматура.

Ги'бочная маши'на, служит для изгибания в холодном и горячем состоянии деталей из прямых листовых, профильных и трубных заготовок.

Универсальные Г. м. бывают нескольких типов: трёх- и четырёхвалковые (ротационные); роликовые: с поворотной траверсой; с поворотным шаблоном или рычагом. Трёх- и четырёхвалковые машины применяются для гибки из листовых заготовок цилиндрических и конических обечаек и дугообразных элементов. Толщина заготовок — от десятых долей до нескольких десятков мм ; заготовки толщиной более 40—50 мм сгибаются в горячем состоянии. Машины этого типа выполняются преимущественно с горизонтальным расположением валков ( рис. 1 ). Положение среднего валка 2 или боковых валков 1 регулируется по высоте, что создаёт прогиб заготовки на одном из её участков; вращением среднего или боковых валков осуществляется гибка заготовки по всей длине. Для выдачи из машины заготовки, согнутой по замкнутой окружности, задний подшипник 3 среднего валка выполняется откидным и предусматривается запрокидывание вверх заднего конца валка в результате опускания переднего консольного конца нажимным механизмом 4 . Для гибки конических обечаек с любым углом конусности регулируемые по высоте валки устанавливаются под углом. Роликовые машины предназначаются для гибки кольцевых и дугообразных деталей из профильных заготовок. На наиболее мощных машинах этого типа можно сгибать на ребро в холодном состоянии полосу размером до 200 ´ 40 мм . Для удобства замены три гибочных ролика располагают на валах консольно. На небольших машинах оси роликов расположены горизонтально, а на более мощных — вертикально.
