Белл 406С «Комбат Скаут» – облегченный вариант OH-58D с упрощенным составом оборудования для экспорта. Совершил первый полет в июне 1984 г. Саудовская Аравия заказала 15 вертолетов под обозначением MH-58D с ПТуР «Тоу» и прицельной системой «Гелитоу» сверху фюзеляжа вместо надвтулочного прицела. В 1987 г. проведены испытания вертолета Белл 406С с вооружением УР класса «воздух-воздух». .

ОН-58Х – усовершенствованный вариант вертолета OH-58D. В удлиненной носовой части установлена ПК система обзора FLIR. В кабине установлены сиденья для трех солдат, возможна установка носилок. Вооружен ПТУР «Хеллфайр, УР класса «воздух-воздух» «Стингер», НАР калибром 70 мм и пулеметом калибром 12,7 мм. Макет вертолета демонстрировался в 1994 г. на авиационно-космической выставке в Сингапуре.

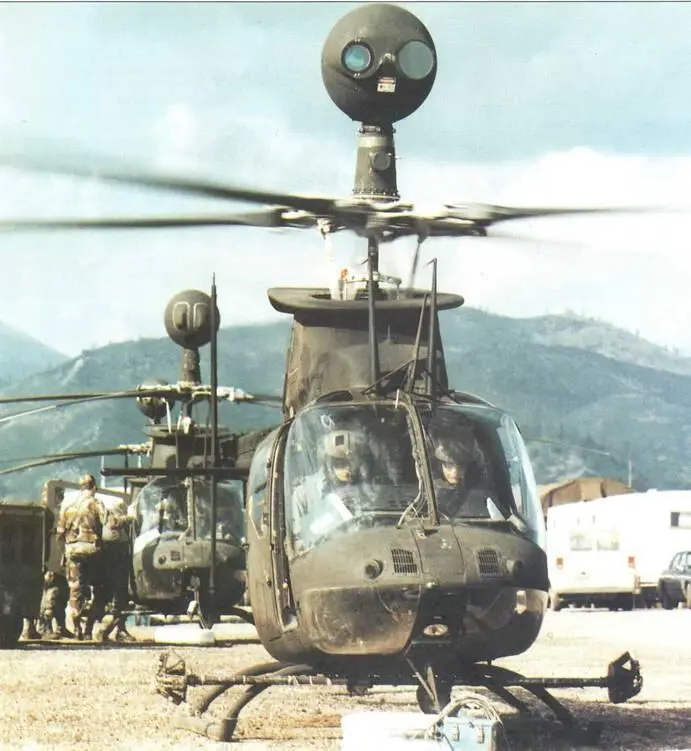

Легкий разведывательный вертолет OH-58D «Кайова Уорриер» с надвтулочным прицелом

MPLH (Multi-Purpose Light Helicopter) – модификация вертолета «Кайова Уорриер» с ГТД Аллисон T703-AD-700 взлетной мощностью 429 кВт/575 л. с. для частей специального назначения США. Для удобства загрузки в самолет С-130 лопасти несущего винта и оперение складываются. Снабжен грузовым крюком для транспортировки на внешней подвеске грузов массой до 900 кг и кронштейнами для крепления по бокам фюзеляжа четырех носилок с ранеными. Снабжен системой FLTR, инерциальной навигационной системой с лазерными гироскопом, системой ночного видения с нашлемными очками.

ТН-67 «Крик» – учебно-тренировочный вертолет для армии США, является вариантом вертолета Белл 2Q6B-3 «Джет Рейнджер» с одним ГТД Аллисон 250-C20JN. Программа нового тренировочного вертолета NTH (New Training Helicopter) начата армией в 1992 г. для замены устаревших тренировочных вертолетов ТН-1. Б конкурсе участвовали шесть фирм со своими вертолетами Белл ТН-206, Еврокоптер AS 550, Робинсон R-22, Роджерсон РН-1100, Швейцер ТН-55 и Энстром ТН-28. В 1993 г. лучшим был признан вертолет ТН-206, и фирме «Белл» был представлен контракт стоимостью 85 млн долларов на поставку 102 вертолетов под обозначением ТН-67 «Крик». Программой NTH предусматриваются закупки 157 вертолетов и 12 тренажеров. Кабина вертолета ТН-67 оборудована для размещения инструктора и двух курсантов, одного рядом с инструктором и второго на задаем сиденье.

Белл-407 – развитие вертолета Белл 206 L «Лонг Рейнджер» ® большей грузоподъемностью и крейсерской скоростью, фюзеляж улучшенной аэродинамической формы, выполнен из КМ, несущий винт четыпехлопастный из КМ. Снабжен одним ГТД Аллисон 250-С47 взлетной мощностью 607 кВт/814 л. с. Совершил первый полег 10 ноября 1995 г. Заказано 150 вертолетов.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, одним ГТД и лыжным Шасси.

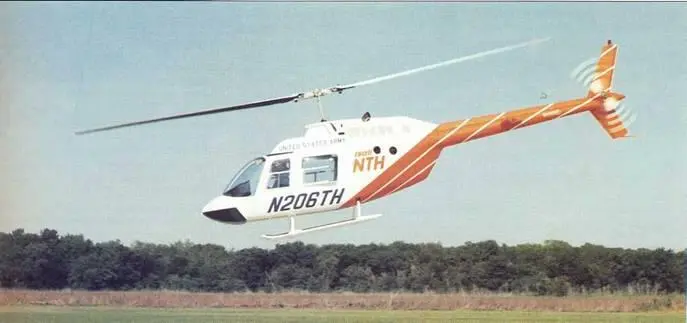

Учебно-тренировочный вертолет ТН-57 «Крик»

Фюзеляж цельнометаллический тиша полумонокок предварительно напряженной конструкции, выполнен с использованием алюминиевых сплавов. Силовой набор включает лонжероны, две верхние продольные балки и нижнюю профилированную панель с сотовым заполнителем. Кабина имеет двери размерами 1,04 х 0,91 м с каждой стороны фюзеляжа. Сиде! гья летчика и второго летчика-наблюдателя установлены рядом. В задней части кабины размещены блоки электронного оборудования. Кабина снабжена системой отопления и вентиляций, Конусообразная хвостовая балка полумонококовой конструкции. С правой стороны балки крепятся стабилизатор и вертикальное оперение, с левой стороны установлен рулевой винт.

Несущий винт четырехлопастный, с упругим креплением лопастей, как у вертолета Белл 412. Лопасти с D-образным лонжероном выполнены из стекловолокна, обшивка и заполнитель из номекса имеют прямоугольную форму в плане с сужающейся законцовкой. Профиль лопасти BHTI М406183, хорда 0,24 м. Имеется система складывания лопастей. Втулка из композиционных материалов имеет ресурс более 10 000 ч. Система несущего винта обладает пониженным уровнем вибраций и обеспечивает более эффективное управление на режиме самовращения и на предельно малых высотах полета. Лопасти и втулка могут противостоять действию пуль калибром 12,7 мм. Тормоз несущего винта отсутствует.

Рулевой винт диаметром 1,65 м, с лопастями из стекловолокна, хорда лопасти 0,156 м.

Горизонтальное оперение прямое, неуправляемое, с перевернутым профилем; площадь 0,9 м 4 . Вертикальное оперение состоит из верхней и нижней секций общей площадью 0,85 м, имеющих стреловидность по передней кромке.
