Джин Желязны - Говори на языке диаграмм - пособие по визуальным коммуникациям

2. Большинство сотрудников получает от 30 до 35 тыс. долл. ______________

3. Рост цен на отдельные марки бензина не означает повышения качества ______________

4. В сентябре уровень текучести кадров в шести подразделениях был примерно одинаков ______________

5. Менеджер по продажам проводит с клиентами лишь 15 % своего времени ______________

6. Размер прибавки по результатам работы не зависит от выслуги лет ______________

7. В прошлом году наибольшая текучесть кадров наблюдалась в возрастной группе от 30 до 35 лет ______________

8. Центральный регион занимает последнее место по производительности ______________

9. Доходность акций нашей компании сокращается ______________

10. Наибольшая доля фондов задействована в производстве ______________

11. Наблюдается связь между рентабельностью и зарплатой ______________

12. В августе два завода обогнали по производительности шесть других ______________

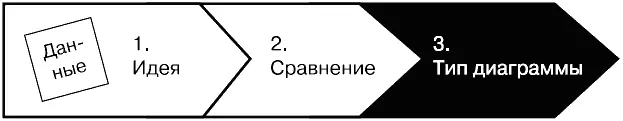

Перейдя от данных к идее, а от идеи к сравнению, мы готовы сделать заключительный шаг – от сравнения к наиболее подходящей для выражения вашей идеи диаграмме.

Итак, мы убедились в том, что любая сформулированная вами идея всегда может быть выражена с помощью одного из пяти типов сравнения. Каждому из этих типов сравнения соответствует один из пяти основных типов диаграмм: круговая, линейчатая, точечная диаграммы, гистограмма или график.

Круговая диаграмма

Линейчатая диаграмма

Гистограмма

График

Точечная диаграмма

По моим наблюдениям, круговая диаграмма пользуется наибольшей популярностью. Это абсолютно неоправданно, поскольку данный тип наименее практичен и должен составлять немногим более 5 % всех диаграмм, используемых в презентации или докладе.

С другой стороны, линейчатая диаграмма применяется реже всего, тогда как она достойна гораздо большего внимания. Это наиболее гибкий и универсальный тип, который должен был бы составлять 25 % всех используемых диаграмм.

Гистограмма, по моему мнению, вполне заслуживает звания «старой доброй» и надежной, а график вполне может быть охарактеризован как «рабочая лошадка». К этим двум типам должна относиться половина всех используемых диаграмм.

Довольно устрашающие на первый взгляд точечные диаграммы используются в 10 % случаев.

Вышеперечисленные типы составляют 90 % всех диаграмм. Остальные 10 % – это комбинации различных видов диаграмм: например, график с гистограммой или круговая диаграмма с линейчатой.

Теперь нам необходимо уяснить, что различные типы диаграмм лучше всего приспособлены для иллюстрации различных типов сравнения данных.

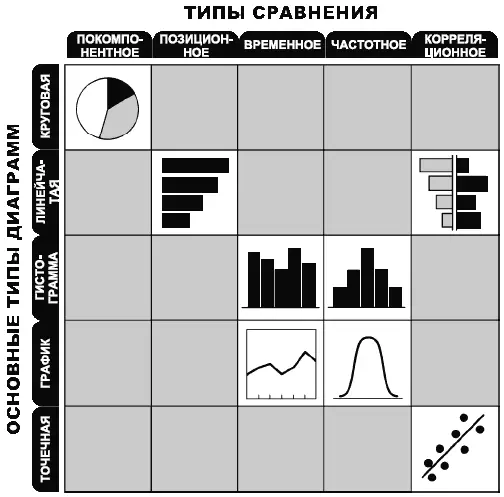

Приведенная матрица иллюстрирует данный тезис. По вертикали обозначены пять основных типов диаграмм, по горизонтали – пять типов сравнения. Для временного, частотного и корреляционного сравнения, как можно видеть, мы используем по два типа диаграмм, в зависимости от того, какой объем информации требуется отразить. При временном и частотном сравнении следует использовать гистограмму, если значений немного (скажем, шесть или семь), и график, если их больше. При корреляционном сравнении лучше использовать линейчатую диаграмму для малого количества значений и точечную – для большого.

Давайте теперь внимательно посмотрим на матрицу и выясним, какие типы диаграмм рекомендуются для иллюстрации различных типов сравнения. По ходу дела мы обсудим, как составлять основные типы диаграмм, а также их варианты, позволяющие дать дополнительную информацию.
