Теперь понятно, что, прежде чем выбирать подходящий тип диаграммы, необходимо сделать первый шаг – сформулировать основную мысль, которую вы хотите донести до аудитории. Чтобы использовать результат затраченных усилий наилучшим образом, используйте основную идею в качестве заголовка диаграммы. Рассмотрим этот момент подробнее.

Зачастую заголовки диаграмм выглядят весьма загадочно. Например:

Эти заголовки указывают, какие данные содержатся в диаграмме, но не объясняют, в чем их важность. Что именно происходит с объемом продаж, возрастной структурой штата, соотношением заработной платы и рентабельности? Не храните это в секрете, используйте вашу основную идею в качестве заголовка диаграммы. Следуя этому совету, вы поможете читателю правильно понять вашу мысль и приобретете уверенность в том, что он сконцентрирует свое внимание именно на том аспекте представленных данных, который особенно важен.

Рассмотрим несколько примеров, подчеркивающих преимущества заголовков, выражающих главную мысль диаграммы, перед заголовками, описывающими данные, содержащиеся в диаграмме.

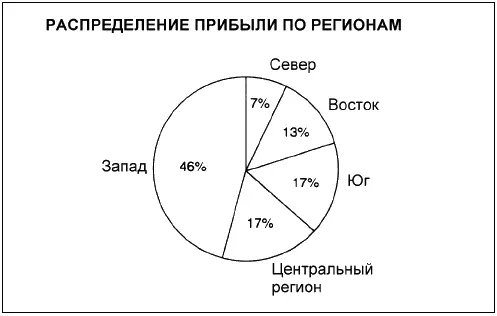

В данном случае заголовок просто называет тему – данные, которые использовались при подготовке диаграммы, и вам самим приходится решать, что именно она иллюстрирует. Большинство читателей, изучая данную диаграмму, наверняка обратят внимание на Западный регион, предполагая, что основная идея диаграммы состоит в следующем: «На долю Западного региона приходится почти половина совокупной прибыли».

Однако, возможно, это совсем не то, на что хотел обратить ваше внимание разработчик диаграммы. Может быть, он хотел подчеркнуть, что «в совокупной прибыли компании Северный регион занимает наименьшую долю». Таким образом, используя тематический заголовок, вы рискуете ввести своего читателя в заблуждение. Если вы примените заголовок, демонстрирующий основную мысль, т. е. «В совокупных доходах компании Северный регион имеет наименьшую долю»,вы сфокусируете внимание читателя на наиболее значимом для вас аспекте данных.

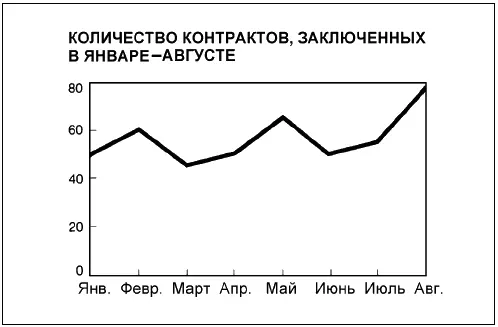

В следующем примере заголовок просто указывает на то, что отражает линия тренда, – КОЛИЧЕСТВО КОНТРАКТОВ. Тем не менее есть еще четыре аспекта, на которые можно обратить внимание аудитории.

Идея 1

Количество контрактов возросло.

Идея 2

Количество контрактов изменяется.

Идея З

В августе было заключено наибольшее количество контрактов.

Идея 4

Количество заключенных контрактов снижалось в двух из восьми месяцев.

Чтобы облегчить жизнь читателям, давайте в качестве заголовка диаграммы использовать идею, которую мы хотим выразить с помощью диаграммы.

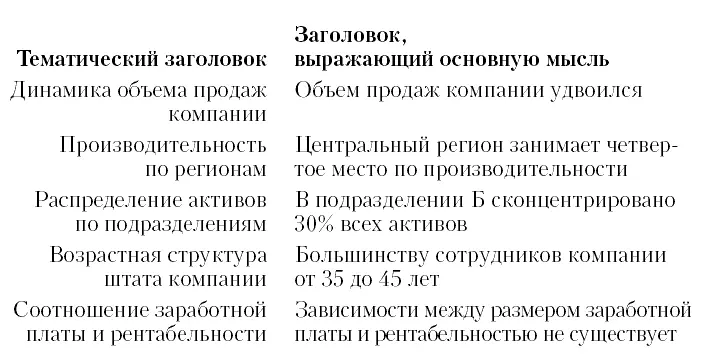

Заголовок, выражающий основную мысль диаграммы, схож с заголовком статьи в газете или журнале. Он должен отличаться краткостью и четкостью. Непонятные заголовки, о которых мы говорили ранее, можно переформулировать так, как показано ниже.

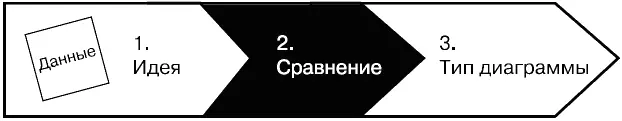

Как только вы сформулируете основную идею, переходите к следующему этапу – определению типа сравнения данных, с помощью которого следует выразить эту идею.

Данный шаг – это связующее звено между идеей и готовой диаграммой.

Очень важно уяснить, что любая идея – любой аспект данных, на который вы хотите обратить внимание, – может быть выражена посредством одного из пяти основных типов сравнения: покомпонентного, позиционного, временного, частотного, корреляционного.

Рассмотрим примеры идей, связанных с данными типами сравнения. Одновременно дадим описания этих типов и характерные для них ключевые слова. Это необходимо для того, чтобы научиться определять, с помощью какой разновидности сравнений может быть выражена та или иная мысль.
