Джин Желязны - Говори на языке диаграмм - пособие по визуальным коммуникациям

В первой частимы рассмотрим процесс преобразования данных в диаграмму.

Во второй частимы разберем примеры готовых диаграмм. Здесь вы сможете почерпнуть идеи для собственных презентаций.

В третьей частивы узнаете о том, как донести свои мысли до аудитории с помощью визуальных концепций и зрительных метафор.

В четвертой частимы изучим методы составления диаграмм для компьютерных презентаций.

Как уже было сказано выше, диаграммы являются важной формой коммуникации. Но чтобы в совершенстве овладеть языком диаграмм, необходимо пополнить свой словарный запас и приобрести определенные навыки. Одних только теоретических знаний недостаточно, поэтому я включил в эту книгу практические задания. Так что берите в руки карандаш – и давайте приступим к процессу выбора типа диаграммы!

Несмотря на разнообразие графических средств, используемых в различных видах коммуникации (таблицы, схемы, графики, матрицы и карты), при иллюстрации количественных данных применяется пять основных типов диаграмм:

Круговая диаграмма

Линейчатая диаграмма

Гистограмма

График

Точечная диаграмма

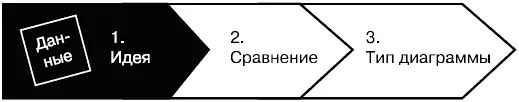

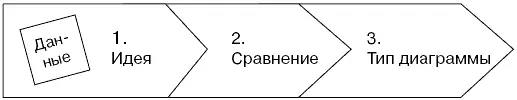

Итак, у нас есть цель. Каковы же средства для ее достижения? С помощью следующей схемы мы попробуем описать весь процесс от начала до конца.

Шаг 1: ФОРМУЛИРОВАНИЕ ИДЕИ

(от данных к идее)

Для того чтобы правильно выбрать тип диаграммы, вы в первую очередь должны четко сформулировать конкретную идею, которую вы хотите донести до аудитории при помощи диаграммы.

Шаг 2: ОПРЕДЕЛЕНИЕ ТИПА СРАВНЕНИЯ ДАННЫХ

(от идеи к сравнению)

Сформулированная вами идея будет обязательно заключать в себе один из пяти основных типов сравнения данных: покомпонентное, позиционное, временное, частотное и корреляционное.

Шаг З: ВЫБОР ТИПА ДИАГРАММЫ

(от сравнения к диаграмме)

Каждому типу сравнения соответствует один из пяти видов диаграмм.

Давайте подробно рассмотрим каждый шаг.

Выбирать тип диаграммы, не сформулировав окончательно идею, которую вы хотите донести с ее помощью, – это все равно что подбирать предметы гардероба по цвету с закрытыми глазами.

Выбор правильного типа диаграммы целиком и полностью зависит от того, насколько четко вы представляете себе, что вы хотите ею сказать. Тип диаграммы определяют вовсе не данные (доллары или иены, проценты или литры) и не те или иные параметры (прибыль, рентабельность инвестиций или зарплата), а ваша идея – то, что вы хотите показать, тот смысл, который вы хотите в диаграмму вложить.

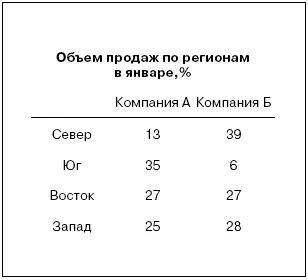

Чтобы понять важность первого шага, набросайте как можно больше диаграмм в пустых рамках на следующей странице, используя данные (процентное соотношение объема продаж по регионам для каждой компании) из таблицы в правом верхнем углу. Не думайте об аккуратности, просто нарисуйте как можно больше диаграмм, после чего переходите на следующую страницу.

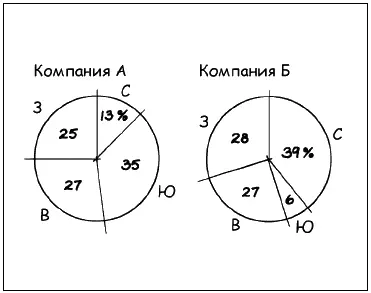

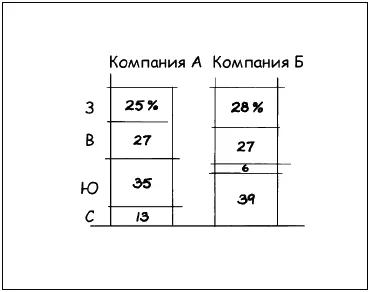

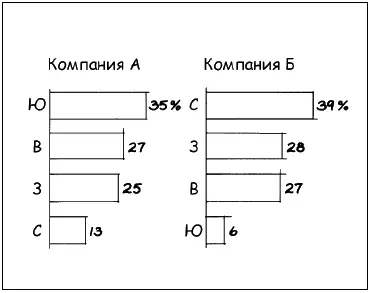

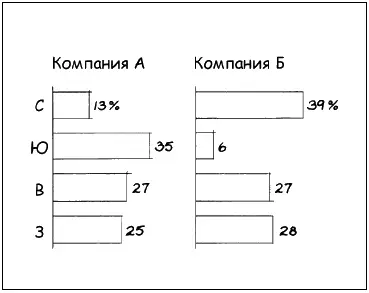

Набросайте, используя эти данные, столько диаграмм, сколько придет вам в голову. Чем больше, тем лучше!

№ 1

№ 2

№ 3

№ 4

№ 5
