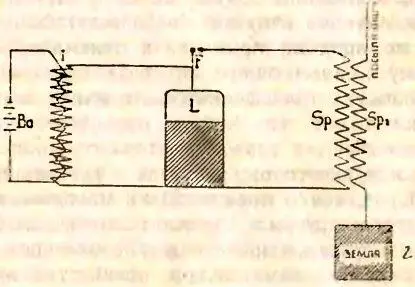

Принцип настроенного передатчика Маркони.

Первичная обмотка трансформатора возбуждается искровым промежутком в цепи, в которую включен сильный конденсатор из десяти лейденских банок; конденсатор заряжен от индукционной катушки, получающей первоначальный ток от батареи; обе цепи, в первую из которых входит батарея, индукционная катушка, конденсатор, искровой промежуток и первичная обмотка трансформатора, а в другую — вторичная обмотка трансформатора, настроенная при помощи изменения количества включенных витков настраивающей катушки (точка соприкосновения соединения с заземленным проводником должна скользить), пока колебания обеих цепей не будут одинаковы. Тогда можно сказать, что цепи настроены одинаково. В таком случае электрические колебания, возникающие в цепи конденсатора, вследствие заряда и разряда через искровой промежуток, создают соответствующие колебания в антенне подобного же рода и максимальной силы. Таким образом мощность энергии, исходящей от антенны значительно возрастает, так как вместо сильно затухающих колебаний, получавшихся от первоначального аппарата, антенна излучает слабо затухающие волны.

Тот же принцип применен к приемному аппарату. В антенну принимающего аппарата помещается первичная обмотка трансформатора, а внизу катушка для настройки такая же, как в передающем аппарате. Вторичная обмотка трансформатора соединяется с маленьким конденсатором, а оттуда с кохерером и аппаратом Морзе, как и прежде. Цепи настраиваются одинаково друг с другом и с цепью посылающего аппарата.

Таким образом, конденсатор в посылающем аппарате сосредоточивает значительное количество энергии и с каждым разрядом передает ее передающей антенне, возбуждающей длинные колебания, очень медленно прекращающиеся, так что один ряд волн еще не замер, когда уже начинается другой. Так как они настроены одинаково, колебания происходят в промежутки, равные промежуткам колебаний цепи; это усиливает действие подобно тому, как ряд легких толчков через известные промежутки может заставить качаться тяжелый маятник, если промежутки будут соответствовать естественным промежуткам качания маятника. Большой висячий мост может сломаться от того, что на нем будет прыгать маленький мальчик, если только прыжок будет происходить через соответствующие естественным колебаниям моста промежутки.

Точно так же, если антенна приемного аппарата настроена одинаково с антенной передающего, она также будет испытывать возрастающее действие волн. Так как наименьшая частота колебаний радиоволн 6 тысяч в секунду, то эти 6 тысяч толчков, сделанные в надлежащие промежутки, уже через секунду окажут сильное действие. Таким образом, слабый толчок передающего аппарата сильно возрастет в приемнике, если только приемник одинаково с ним настроен.

В этом раннем, но знаменитом приборе, кохерер и пишущий аппарат Морзе работали прекрасно, но медленно и трудно регулировались. Маркони скоро оставил их и заменил своим магнитным детектором. Это было его собственное изобретение, а не изменение ранее изобретенных приборов. Он работал великолепно и им пользовались более десяти лет (особенно для портативных аппаратов в армии), так он был прочен и удобен. Детектор этот состоит из бесконечной движущейся ленты железной проволоки, медленно вращающейся на двух блоках, приводимых в движение часовым механизмом, и проходящей через две стеклянные трубочки с намотанной на них изолированной шелком проволокой. Одна из этих катушек соединена с телефонной трубкой, другая с верхней цепью. Вне трубок помещены два подковообразных постоянных магнита, которые намагничивают медленно движущуюся железную ленту. Таким образом, пока катушки на стеклянных трубках остаются в состоянии покоя, железная лента остается намагниченной, и по ней постоянно идет электрический ток.

Но в тот момент, когда в антенне начинают появляться электрические колебания, в катушке появляются переменные токи большой частоты и изменяют направление магнетизма в железной ленте. Следствием этого внезапного движения линий магнитной силы является возникновение индуктивного тока во второй катушке, соединенной с железной трубкой. От каждой искры передающего аппарата к приемному аппарату идет ряд волн; эти волны возбуждают ток во второй катушке и дают шум, слышный в телефон. Так как эти шумы следуют один за другим со скоростью нескольких сот или нескольких тысяч в секунду, они соединяются вместе и дают то, что ухо воспринимает как продолжительную музыкальную ноту. Таким образом, если ряд искр посылающего аппарата прерывается посредством ключа в соответствии с знаками азбуки Морзе, слушатель может воспринимать их по телефону как музыкальную ноту, разбитую на длинные и короткие звуки.
