Фрэнсис Ролт-Уилер - Как мальчик Хюг сам построил радиостанцию

Осталось сделать только одно: провести эту длинную проволоку от правого конца первичной обмотки к основанию стальной пружины, наверху которой находится молоточек; во время этого, конечно, ключ должен быть открыт. Ты замечаешь, что тут получается цепь, в которой есть только один промежуток у ключа, а повернув ключ, я уничтожу его, и цепь замкнется.

— Теперь смотри. Когда я закрою ток, замыкая цепь, ток сразу пойдет от положительного полюса батареи по проволоке к ключу, по проволоке к винту в деревянном стержне, вниз по стальной пружине (прижатой к винту), кругом первичной обмотки индукционной катушки и по обратной проволоке к отрицательному полюсу батареи.

Тогда намагничивается мягкое железо индукционной катушки; став сильным магнитом, она притягивает мягкое железо молоточка-прерывателя.

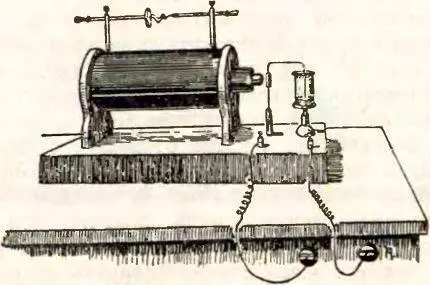

Индукционная катушка Румкорпфа.

Магнит тащит молоточек вперед, он оттягивает пружину от винта, на который она нажимала и по которому проходил ток. Это образует промежуток в цепи. Как только образуется промежуток, ток прекращается.

В тот же момент внутренность катушки размагничивается и теряет силу притягивать молоточек. Упругость отбросит его снова к винту. Но как. только прерыватель коснется винта, цепь замкнется. Снова пойдет ток, намагнитит мягкое железо, которое притянет молоточек, опять прекратив ток. Молоточек отлетит обратно, коснется винта и включит ток.

Таким образом, прерыватель летает взад и вперед с громадной быстротой, автоматически включая и выключая ток. Если бы я хотел сделать пружину подлиннее и поместить около нее колокольчик, тогда, когда молоточек притягивается вперед, пружина сперва ударила бы в колокольчик и потом отскочила с дюжину раз в секунду, и вышел бы простой электрический звонок. Но я сейчас не стану возиться со звонком, отец, потому что хочу сделать модель аппарата, при помощи которого была впервые открыта возможность радиопередачи. Так что давай кончим собирать катушку.

— Смотри, отец, вот другой цилиндр, обернутый несколько тысяч раз проволокой ровно в десять раз тоньше, чем проволока первичной обмотки.

Тут несколько слоев таких оборотов, проложенных восковой бумагой. Это вторичная обмотка. Этот второй цилиндр свободно входит на первый. Проволоки первого и второго, конечно, не соприкасаются, между ними проложен толстый слой картона и восковой бумаги, и, конечно, проволока изолирована. Проволока первичной обмотки обвита бумагой, а вторичной шелком.

В электрическом токе есть много странного, но самое странное — это индукция. В минуту, когда возникает ток, он не только идет кругом по проволоке, но образует магнитное поле вокруг проволоки, которое распространяется во все стороны. Эти магнитные линии, пересекая по пути другую проволоку, возбуждают в ней ток, хотя между ними и нет настоящего соединения. Это называется индуктивным током. Ты обратил внимание, что в первичной обмотке есть только дюжина-другая оборотов толстой проволоки, а вторичная проволока тонка и обернута несколько тысяч раз. Вот почему индуктивный ток имеет такое громадное напряжение. Ток в несколько вольт от батареи достигает двадцати или тридцати вольт в первичной и сотен и даже тысяч вольт во вторичной обмотке индукционной катушки.

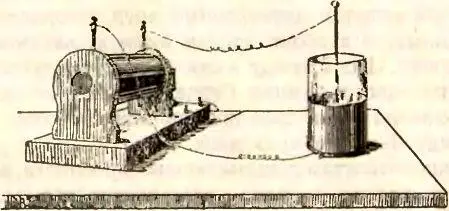

Индукционная катушка заряжает лейденскую банку.

— Я не понимаю, — сказал Берли Сесиль, — но я тебе верю.

— Теперь, — продолжал Хюг, — будем продолжать дальше о вибраторе Герца. Видишь, от вторичной обмотки идут две проволочки. Это два конца обмотки, я присоединяю их к тем двум металлическим пластинкам с стержнями и шариками, о которых я тебе рассказал, когда их делал. Так как это пластинки конденсатора, они соберут много электричества перед тем, как дать ток, так что заряд получится большой.

Хюг кончил сборку и проверил соединения.

— Ну, отец, смотри.

Он замкнул ключ, из отверстия вибратора с треском выскочил сноп искр и несколько искр показалось там, где молоточек касается винта (это доказывало на плохое соединение, ведущее к утечке энергии); во второй модели Хюгу удалось этого избежать.

— Чорт возьми! — воскликнул Берли Сесиль в испуге.

Хюг просто подскочил от радости.

— Отец, — крикнул он, — это настоящие радиоволны.
