Полюсы были соединены (в точках вдоль стержней, ведущих к шарикам, но на не совсем одинаковом расстоянии, чтобы облегчить получение первого разряда) с вторичной обмоткой. Первичная была присоединена с Вольтовым элементом, имеющим в своей цепи прерыватель и ключ. Хюг внимательно прочитал в своей книге все о приборе Герца. Он хорошо изучил все чертежи в своем журнале, копировал их и, наконец, научился чертить — раньше грубо, потом все точнее и точнее. В конце-концов он научился так хорошо разбираться в чертежах, что скорее понимал что-нибудь по чертежу, чем по описанию в книге.

Наконец, все части прибора были сделаны, оставалось только собрать его; мальчик позвал в шалаш отца и хотел при нем составить тот самый прибор, посредством которого Герц открыл врата радио.

— Эту штуку ты поймешь, отец, — сказал Хюг, — это легче легкого.

— Ты мне про много вещей так говорил, — сказал горец, — но моя голова работает не так, как твоя. Я охотно буду смотреть и слушать, а большего от меня не требуй.

— Нет, но это в самом деле просто. Я сейчас тебе объясню.

Он взял из-под стола четыре элемента и стал соединять их вместе, говоря:

— Я уже объяснял их тебе, отец. Но я все-таки повторю. Эти элементы дают электрический ток вследствие химической реакции, возникающей между медью и цинком (в слабом растворе серной кислоты), как только их верхушки соединить проволокой. Ток идет по этим проволокам через медь (положительный полюс) и возвращается через цинк (отрицательный полюс). Когда электроды не соединены проволокой, ток останавливается. — Он остановился и включил простой ключ, который действовал как пружина, подобно телеграфному ключу.

— Это вот для чего. Я его присоединю к положительному полюсу батареи. Если я не прижму, пружина держит его вверху; в цепи образуется промежуток и ток прекращается. Когда я нажимаю, так что образуется мост между двум проволоками ток идет.

— Я понимаю, — вскричал горец. — Это как калитка в заборе: если она открыта, — все равно, хоть бы забора и не было, коровы войдут через калитку; если же ее закрыть, она будет частью забора.

Хюг улыбнулся этому сравнению, но понял, что не может предложить другого, более яркого. Продолжая сборку, он поднял маленький цилиндрик.

— Вот это называется индукционной катушкой, — сказал он. — Внутри этой картонной трубочки пачка мягких железных прутиков. На внешней стороне картона я намотал около пятидесяти оборотов довольно толстой проволоки, 1/25 дюйма в диаметре; это называется первичной обмоткой.

Заметь, отец, что я соединяю другую проволоку батареи — от отрицательного полюса или цинкового конца последнего элемента — с левым концом первичной обмотки. Ты сам видишь, что если бы я присоединил ключ к свободному концу первичной обмотки, цепь или забор, как ты сказал, была бы замкнута, и ток пошел бы по всем виткам катушки.

— Думаю, что так.

— Но я не соединил, и сейчас скажу тебе, почему. — Он коснулся железной внутренности цилиндра.

— Тут у меня пучок прутьев из мягкого железа. Как я тебе уже показывал, мягкое железо легко намагничивается от проволочной спирали, по которой идет ток. Вот эта первичная обмотка представляет собою такую спираль. Когда в ней есть ток, железо становится магнитом, когда ток прекращается, оно теряет свой магнетизм.

Берли Сесиль кивнул, но было ясно, что ему не все понятно. Хюг взял свой ножик и с силой воткнул его в деревянный стол так, что он стал раскачиваться взад и вперед.

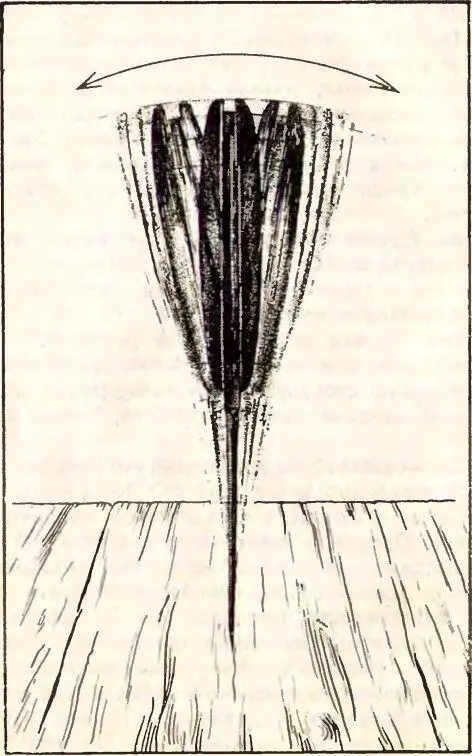

Нож раскачивался взад и вперед.

— Этот ножик действует, как пружина. — сказал он. — Он стальной и магнитом может быть наклонен в ту или другую сторону. Если убрать магнит, нож сам по себе, благодаря своей упругости, снова встанет прямо.

— Да, — сказал горец, довольный, что хоть это понял.

— Я делаю тут то же самое. У меня есть стальная пружина с куском мягкого железа наверху, вроде молоточка. Представь себе, что я укрепляю эту пружинку на раме, как ножик на столе, и сделаю это так, что железный молоточек будет отстоять от железной внутренности цилиндра на 1/8 дюйма; если потом я пущу по первичной обметке ток, который намагнитит железную середину, она притянет железный молоточек через воздушный промежуток в 1/8 дюйма. Если я выключу ток, уничтожится магнетизм — и молоточек сам по себе отскочит.

— Да, вероятно.

— Наверное. Но так бы мне пришлось каждый раз самому поворачивать ключ, чтобы включать и выключать ток. Хорошо бы, чтобы это делалось само. И можно это сделать. В это отверстие в раме я вставил этот деревянный стержень, к которому я сверху приладил винт. Когда я замыкаю полюсы, ток от положительного полюса батареи идет до самого винта. Затем я беру молоточек стальной пружины и прикрепляю его к раме близ стержня так, чтобы задняя часть молоточка крепко нажимала на винт, а передняя отстояла от железной внутренней стороны индукционной катушки на 1/8 дюйма. Теперь молоточек, или, как он называется, прерыватель, готов и может действовать. Если я закрою ключ, ток от положительного полюса батареи пойдет до молоточка, пройдя через винт.
