Альбрехт Дюрер - Трактаты

Дальше я рассмотрю, как можно искривлять, сдвигать, поворачивать, обвивать, вытягивать и сжимать члены и объясню, как этим можно пользоваться, как это уже отчасти сделано в отношении сгибания и поворотов.

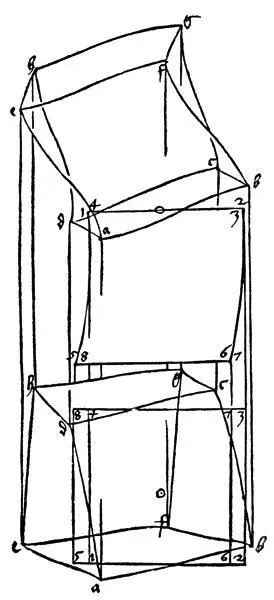

И чтобы быть возможно более понятным, я буду пользоваться двумя телами кубической формы, стоящими друг на друге… [143]

И подобно тому, как я до сих пор пользовался этими двумя кубическими телами, я буду присоединять к ним теперь другие, пригодные для этой цели тела. Ибо случается, что бывают нужны продолговатые или короткие, узкие, широкие, толстые или тонкие прямоугольные тела с бóльшим числом сторон, углов и поверхностей. Ибо эти многоугольные тела следует делать соответствующими фигуре, которая должна быть заключена в них. Поэтому они будут иметь неодинаковые поверхности, стороны и углы, например вверху большие, а внизу маленькие или наоборот. Так может получиться, что такое тело совершенно не будет иметь одинаковых частей. Тот, кто займется подобной работой, убедится, что я не напрасно говорю об этом. Но с неправильными телами следует поступать так же, как говорилось выше о кубических телах. И далее следует поступать таким же образом со всем человеческим телом, заключено ли оно в многоугольные тела или нет, и во многих других случаях можно пользоваться подобными вещами. И ты можешь сгибать фигуру каждого нарисованного тобою существа в сторону, назад и вперед в суставах у поперечных линий и заключать ее части в кубические или многоугольные тела и придавать фигуре любую угодную тебе позу, положить ее или поставить. И, как сказано выше, каждый может, если он пожелает, заключить всю вышеописанную фигуру целиком в несколько кубических или иных многоугольных тел и затем, когда фигура заключена в них, сгибать и поворачивать ее по своему разумению. Отсюда, как показано выше, получается вытягивание, сдавливание, искривление и обвивание, и каждому станет ясен правильный путь. Такой путь или способ не бесполезен начинающим обучение скульпторам, если они, делая что-либо из дерева или камня, желают верно и точно воспроизвести какую-либо вещь. Ибо таким путем находят на всех плоскостях многоугольного тела, сколько следует вырубить и удалить из него так, чтобы не вырубить или не оставить слишком много. Однако понятливый и опытный человек не пользуется этим всегда, иначе ему пришлось бы тратить слишком много труда. И тот, кто достаточно искусен, пусть разметит точками вышеописанную фигуру и согнет ее, а затем проведет от точки к точке очертания фигуры во вновь образованных четырехугольниках, которые придадут ей искажение. О таких вещах трудно писать и еще затруднительнее читать и изучать их вследствие обилия слов, точек и обозначений. И здесь следует пользоваться различными облегченными способами, без которых эти вещи было бы очень трудно делать. И каждый, кто ищет, будет ежедневно находить более близкий путь, и с каждым днем это будет казаться ему легче. Однако желательно, чтобы каждый имел учителя, который ежедневно давал бы ему указания. Изучить же какую-либо вещь без учителя стоит шестикратного труда и усилий.

Искажение геометрических тел

Теперь я частично применю все показанное выше на практике. И возьму из второй книжечки мужчину в девять голов с удлиненною в верхней части головою, так что длина его уже не равна больше девяти головам. И я заключу все очертания его тела, изображенные спереди и сбоку, в кубические или многоугольные тела. Эти тела будут высокими или низкими в зависимости от разделяющих их поперечных линий. И тела эти получатся неодинаковыми из-за заключенной в них человеческой фигуры. Всю длину мужчины я разделю девятью разрезами на десять многоугольных тел, из которых ни одно не совпадает по форме с другим. Разрезы эти таковы: поперечные линии подбородка, плечевых мускулов, шейной впадины, сосцов, талии, начала бедер, конца бедер, сгиба колена, конца лодыжек внизу голени. И чтобы это было понятно, я нарисовал здесь для первого раза очертания тела этого вышеназванного мужчины спереди и сбоку, а затем заключил их между прямыми линиями многоугольных тел. И он стоит здесь прямо, без всякого изгиба, вытянув правую руку и опустив вниз левую, как ты видишь. Но затем я нарисовал на другом листе только многоугольные тела в том порядке, в каком они должны быть поставлены друг на друга, и опустил линии тела. Затем я возьму эти прямолинейные тела, внутри которых заключена фигура, и перенесу их так, как они стоят друг на друге, в лежачий план, подобно тому, как это раньше было сделано с головой. Как все это получится, я нарисовал ниже.
