Альбрехт Дюрер - Трактаты

В-четвертых, обвивающееся применимо к мускулам и жилам человеческого тела. Ибо когда ты поворачиваешь какой-либо член, то все мягкие части обвивают его от одного конца к другому, будь то в шее, торсе, руках или бедрах.

В-пятых, заметь, что вытянутое и сжатое весьма употребительны по отношению к человеческому телу. И вытягивание делает тоньше, а сжатие толще. И обрати внимание: если ты вытянешь руку, то жилы натягиваются и растягивают мускулы в длину, тогда рука становится тоньше. Если же ты сгибаешь руку, то мускулы сдавливаются и выпирают с боков и рука становится толще. Так же обстоит и с другими частями тела.

В-шестых, сдвинутое применяется в человеческом теле в членах, когда один выдвигается вперед или отодвигается назад, или когда один член пригибается к другому, или когда тело искривляется, причем мускулы растягиваются, выпирают или сдвигаются к одной стороне.

Все эти шесть различных вещей могут, как указано выше, получиться в человеческом теле все сразу в результате движения, причем члены согнутся, повернутся и сдвинутся и одновременно искривятся, обовьются, вытянутся и сдавятся мускулы и другие части тела. Так одно вызывает другое, как часто наблюдается в природе.

С помощью всех этих вышеописанных вещей ты можешь придать твоим фигурам любую нужную тебе позу, но только следи за тем, чтобы она была сообразна природе. И, в особенности, имей в виду, что всякое преувеличение дурно. Не следует ни слишком преувеличивать, ни слишком преуменьшать все подобные вещи, ибо жесты станут либо слишком грозными, либо слишком ленивыми. Это подошло бы только в том случае, если бы кто-либо специально старался изобразить наглого или сонного человека. И все это можно применять в фигурах мужчины, женщины, ребенка, лошади и других существ.

Следует знать, что при сгибании назад и вперед все мои вышеописанные фигуры не сохраняют во всех своих частях и членах указанную выше толщину и ширину. Ибо подвижность отнимает у одной части и прибавляет к другой, поэтому все эти вещи изменяются. Яснее всего это можно понять, постоянно срисовывая живых людей, ибо тогда можно увидеть, как это происходит во всех членах. И пусть каждый остерегается ошибиться в своем произведении.

Также, если хотят согнуть фигуру, то среди многих способов есть один, которым пользуются скульпторы: рисуя фигуру, помещают или заключают в кубические или иные многоугольные тела ее важнейшие части, находящиеся между поперечными линиями. Это служит, как они говорят, для придания позы. И подобно тому, как заключают голову, так же заключают и шею, и туловище – кусок за куском, до талии и затем до конца бедер, – далее ляжки до колена и подобным же образом голень и ступню. Так же поступают и с руками. И при помощи отвесных и поперечных парных линий в каждом многоугольном теле могут быть легко показаны все части, точки и линии тела и место, где должна находиться каждая вещь. Но такие многоугольники не могут и не должны иметь всегда правильные или прямые углы, но могут быть вытянутыми и могут быть направлены своими углами по движению тела так, чтобы это облегчало понимание.

И чтобы показать, как сказано выше, как можно сгибать и поворачивать вышеописанные фигуры, я воспользуюсь для обучения первым описанным изображением мужчины из первой книжечки.

И я начну прежде всего с головы, которую я оставлю отвесной, но буду поворачивать в сторону. Сделай это так. Возьми нижний план головы и поверни переднюю часть его немного в сторону от себя так, чтобы квадрат плана был направлен наискось. И, обозначив квадрат нижнего плана цифрами 1, 2, 3, 4 в его четырех углах, ты должен провести из этих четырех точек вверх отвесные линии нужной тебе длины. Так будет найдена ширина повернутого наискось квадрата.

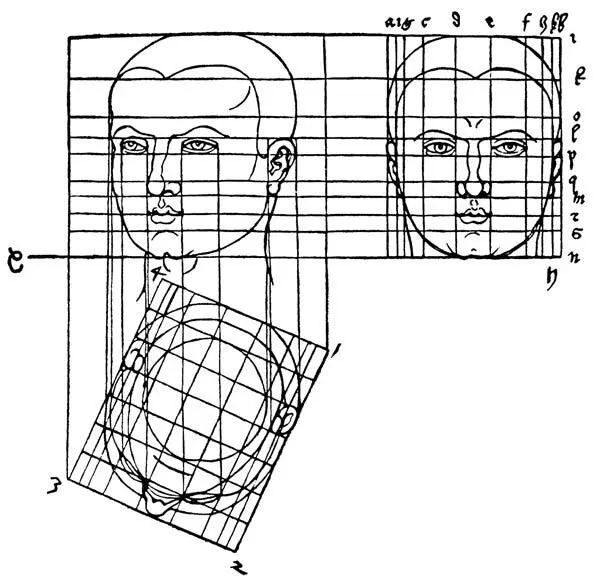

Построение повернутой головы с помощью трех проекций

Затем перережь эти четыре отвесные линии длинной поперечной линией хy и помести на ней сбоку от нижнего плана поблизости изображение лица спереди в его квадрате. И протяни все поперечные линии переднего изображения лица через четыре линии, проведенные вверх из четырех углов нижнего плана. Тогда, с помощью проведенных поперечных линий, ты найдешь в этом новом четырехугольнике высоту лба, бровей, глаз, носа, ушей, рта и подбородка. Затем проведи от нарисованного в нижнем плане лица, из всех углов и концов носа, глаз, рта, подбородка, ушей, лба, шеи, головы и прочего, по мере надобности, отвесные парные линии наверх в верхний план, до поперечных линий, на которых и в промежутках между которыми должна быть найдена каждая часть. Где теперь получатся место и конец каждой части, там и следует провести очертания лица. Так будет правильно найден поворот. Чтобы верно сделать это, необходимо прилежание. Но чтобы более понятно показать это, я нарисовал здесь раньше такое повернутое лицо.
