Альбрехт Дюрер - Трактаты

Далее необходимо ясно и понятно рассказать о том, как сгибается человеческая фигура. И следует обратить особенное внимание на все то, что необходимо для этого и с этим связано, чтобы можно было, согнув каждую фигуру подобающим образом, представить ее суровой или нежной. И для суровости следует употреблять грозные жесты, а для любви – ласковые. Поэтому применяй правильно в твоей практике то, что относится к сгибанию и связано с ним. Для этого заметь шесть следующих различий и всякий раз принимай хорошенько во внимание эти понятия.

Эти различия таковы:

согнутое – обвивающееся

искривленное – вытянутое, сжатое

повернутое – сдвинутое.

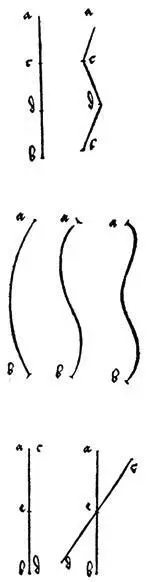

Графическое изображение понятий согнутое, искривленное, повернутое

Все эти вышеназванные шесть понятий могут быть в большей или меньшей степени применены к одному человеку, и благодаря им он получает возможность двигаться. И я хочу далее показать при помощи линий, как я себе представляю эти шесть родов различий и как их следует понимать.

Во-первых, я возьму согнутое. Проведи прямую линию ab , имеющую два членения или две точки cd . Согни линию в этих двух точках cd взад и вперед, как ты захочешь. Но отрезки между ас и cd и db должны всегда оставаться прямыми. Это ты видишь здесь нарисованным.

Во-вторых, пусть будет названо кривое. Я снова делаю линию ab , которая может быть начерчена циркулем или проведена кривою от руки и которая будет искривлена сверху назад, а снизу вперед или наоборот. В общем, эта линия должна быть искривлена сообразно надобности каждого. Это показано здесь в трех линиях.

В-третьих, пусть будет названо повернутое. Если две линии – пусть одна будет ab , другая cd – лежат одна на другой, то они составляют одну линию. Помести посередине их точку е . Поверни в этой точке е одну линию, как ты пожелаешь. И хотя четыре конца ас и bd разойдутся, все же обе линии останутся соединенными в точке е , как это нарисовано в нижеследующей фигуре.

В-четвертых, пусть будет названо обвивающееся: когда две линии ab и cd винтообразно обовьют друг друга, как я это далее показал в нижеследующей фигуре.

В-пятых, пусть будет названо вытянутое и сжатое: если линия будет удлинена путем растягивания или сжата и таким образом укорочена. Этого я не умею пояснить никаким иным образом, кроме того, что я нарисую тебе здесь дальше рядом две линии, одну длинную ab , другую короткую cd .

В-шестых, пусть будет названо сдвинутое. И как ты уже знаешь, если две линии лежат одна на другой, то они образуют одну линию. Если же они сдвинуты одна с другой так, что они больше не касаются друг друга, тогда их будет две. Из этого могут быть сделаны парные линии или, в ином случае, сходящиеся, они могут быть сдвинуты и раздвинуты и их можно двигать и перемещать как угодно, как это показано здесь ниже двумя линиями ab и cd .

Ты должен знать также, что подобно тому, как все эти вышеназванные вещи получаются в линиях, так же происходят они и в плоских вещах. И подобно тому, как это происходит с плоскими вещами, так же получается и со всяким мягким телом, которое обладает шириной, толщиной и подвижностью. Ибо такое тело можно сгибать, искривлять, поворачивать, обвивать, вытягивать, сдавливать и сдвигать подобно линиям, ибо не бывает тела без линий. Поэтому все вышеназванные понятия могут быть применены в телах, так же как в линиях.

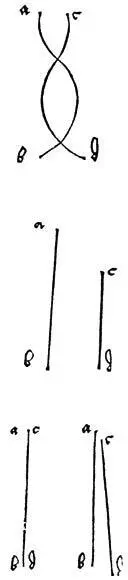

Графическое изображение понятий обвивающееся, вытянутое (и сжатое), сдвинутое

Заметь теперь, в каких случаях следует применять в человеке эти шесть различий.

Во-первых, понятие согнутое применяется к человеческим суставам. Но не следует сгибать кости, тогда они сломаются. Поэтому я показал здесь в рисунке, что линии между точками должны оставаться прямыми.

Во-вторых, искривленное применимо к жилам и мускулам человеческого тела. Ибо если человек наклоняется в сторону, назад или вперед, то его жилы и мускулы искривляются внутрь или наружу.

В-третьих, повернутое применяется к суставам, как, например, когда кто-либо поворачивает голову, также торс, руки, бедро. И большая часть суставов может быть повернута таким образом.
