Альбрехт Дюрер - Трактаты

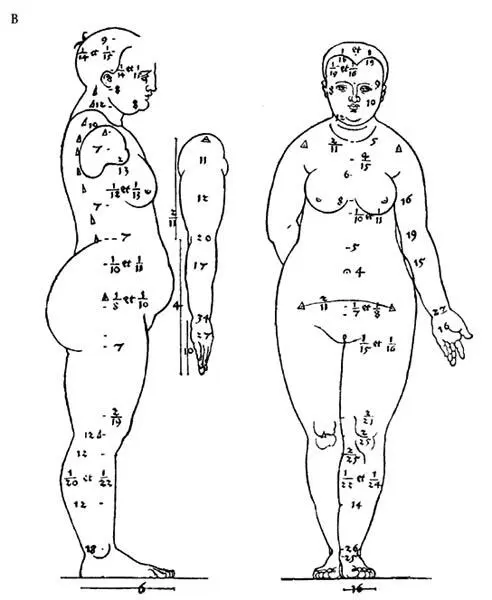

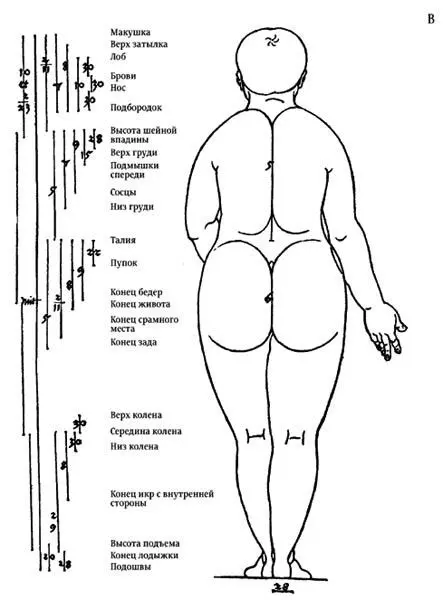

Женская фигура высотою в семь голов

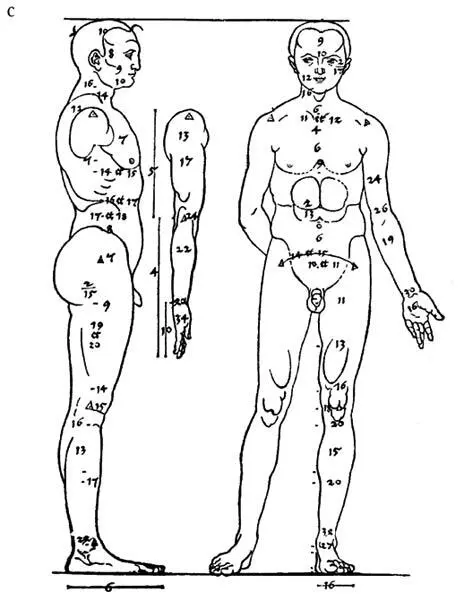

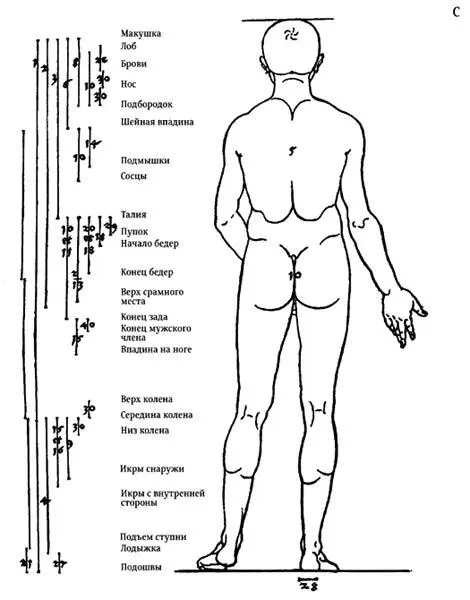

Далее я опишу мужчину, который должен иметь в длину восемь своих голов [С]… [112]

Мужская фигура высотою в восемь голов

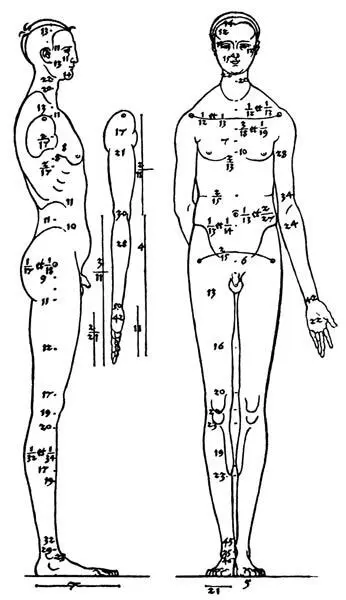

Далее я сделаю длинного тонкого мужчину, имеющего в длину десять своих голов [D]… [113]

Мужская фигура высотою в десять голов

Эти вышеописанные фигуры я сгибаю в сочленениях позвоночника и во всех других суставах, как должно быть известно каждому. Но чтобы понятно это здесь показать, я возьму из сделанных изображений прежде всего вид сбоку и помещу позвоночник в задней четверти толщины туловища и помечу его маленькими треугольничками. Подобным же образом я обозначу в изображении спереди часть суставов маленькими кружочками.

И хотя раньше, ради меньшего труда, я измерял здесь при помощи одного и того же разделенного масштаба фигуры одной длины, если желают воспользоваться этим для работы и сочетать фигуры вместе, то тонкие фигуры должны быть всегда сделаны более длинными, нежели толстые.

И если надо поместить вместе мужчину и женщину одного типа, то линия, при помощи которой измеряется женщина, должна быть на одну 18-ю часть короче линии мужчины и тело ее должно быть изображено более мясистым и мягким, нежели у мужчины, мужское же тело должно быть изображено с более жесткими очертаниями и менее мясистым.

И я сделал столь большие различия в пропорциях изображенных выше фигур от самых плотных и до самых тонких для того, чтобы каждый мог извлечь из этого основы и узнать, каким способом можно изменять фигуры сообразно своему вкусу и вводить в них различия, как я покажу дальше в следующей книжечке.

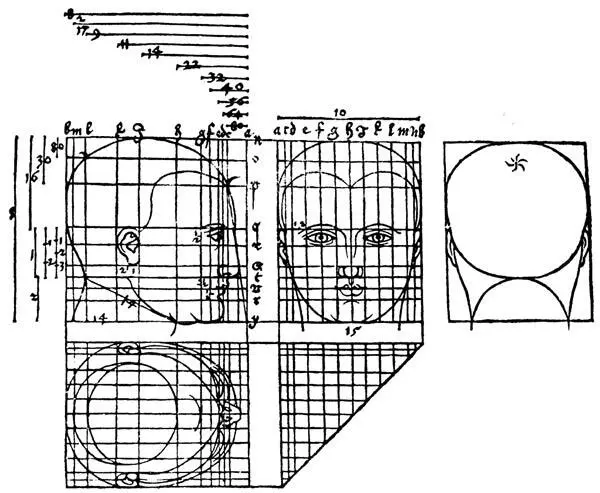

Я показал здесь раньше много различных фигур, теперь же я хочу описать мужскую голову более подробно, чем раньше, и нарисовать ее, причем буду пользоваться предыдущим порядком. Сделай сначала боковой вид головы в правильном квадрате высотою в одну восьмую длины человеческой фигуры и такой же ширины. Однако ради увеличения масштаба, чтобы яснее показать малые части, я буду брать размеры для этой головы исходя из более длинной линии, нежели та, которая описана в вышеназванных фигурах… [114]

Построение головы мужчины

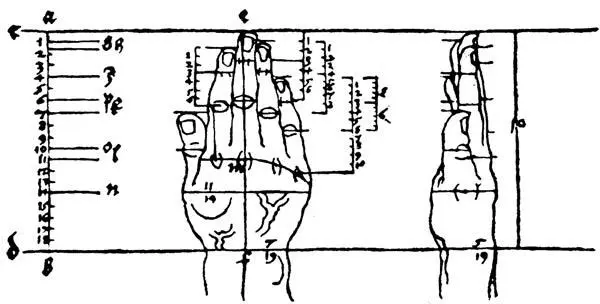

Далее я опишу вытянутую кисть руки сильного человека более подробно, чем она показана раньше, и, подобно тому как раньше я сделал ее длиною в одну 10-ю часть, такою же я оставлю ее и теперь… [115]

Построение кисти руки

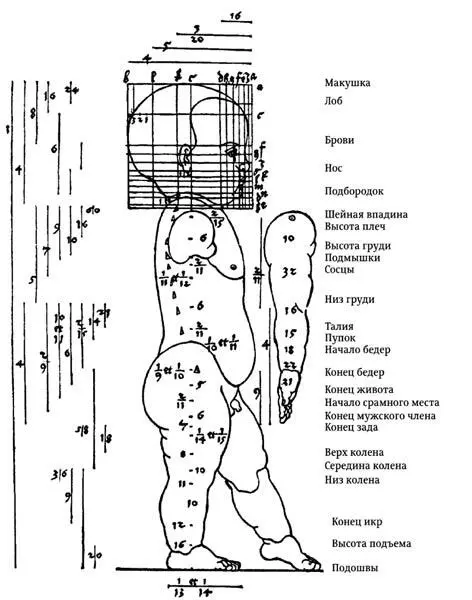

Далее я опишу и нарисую маленького ребеночка. Для этого я воспользуюсь тем же порядком, что и в вышеописанных изображениях… [116]

В этой второй книжечке я снова научу измерять человеческую фигуру иным способом, а именно при помощи масштаба, который я делаю длинным или коротким в зависимости от того, намереваюсь ли я измерять им большую или маленькую фигуру; и этот масштаб я всегда делаю равным одной 6-й части длины фигуры, которую я хочу измерять с его помощью.

Я даю ему также особое обозначение, чтобы, если я поставлю этот значок, было понятно и известно, что я подразумеваю под ним весь масштаб. И обозначение это выглядит так – φ.

Затем я делю этот масштаб на десять равных отрезков, и один такой отрезок я называю «числом», и обозначение, которое я ему дал, чтобы его узнавали, когда я описываю его, выглядит так – ξ.

Затем я делю «число» на десять равных отрезков, и один такой отрезок я называю «частью», и обозначение, которое я ей даю, чтобы ее можно было узнать, выглядит так – .
