Альбрехт Дюрер - Трактаты

Сначала я должен иметь размеченную точками линию, пропорционально которой я размечу затем точками две другие – длинную и короткую. Сделаем это так. Я беру линию, равную длине первого описанного мужчины первой книжечки; пусть она будет ab . Эта линия разделена точками, образованными проходящими через все концы членов поперечными линиями, при помощи которых была описана фигура. Я ставлю линию аb отвесно и помещаю в стороне вдали от нее точку с . Из этой точки я провожу через все точки отвесной линии ab прямые линии и веду их дальше. Когда образуется треугольник abc и проведенные линии будут выглядеть похожими на щетку, тогда я проведу рядом с отвесной линией аb две другие отвесные парные линии, по одной с каждой стороны: более короткую ближе к точке с , ее я обозначу вверху d , a внизу е ; более же длинную я проведу снаружи, она пусть будет вверху f , а внизу g . И чем длиннее я хочу сделать мужчину, тем дальше наружу я помещаю линию, а чем короче он должен быть, тем ближе я придвигаю линию к точке с . Таким образом, мы достигли искомого деления с помощью прямых линий из точки с , проходящих через три отвесные линии ab, de и fg , и каждая линия разделена в полном соответствии с другими.

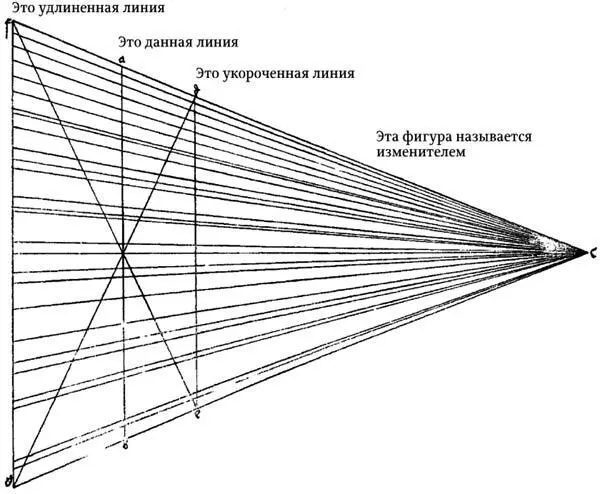

Изменитель

Этот указанный выше способ я изобразил здесь не только для такого употребления, но и для того, чтобы пользоваться им в дальнейшем. И я дал этой фигуре свое наименование и называю ее изменителем, потому что каждая вещь изменяется при ее помощи. И действие этого изменителя распространяется на два понятия – большое и малое.

С помощью такого изменителя каждая вещь, имеющая бесконечное число частей, может быть превращена в бóльшую или мéньшую такой же формы. И из этого можно сделать много удивительных вещей. С помощью такого изменителя можно придать фигуре, первоначально имевшей длину в семь голов, длину в восемь, девять – до десяти голов, если прибавлять длину головы один, два, три раза к расстоянию между головой и подъемом ступни. Но если фигура будет настолько изменена, следует тотчас же удлинить немного, в меру необходимости, голову, чтобы она не казалась слишком малой. Но тогда фигура не будет больше содержать в своей длине столько голов, как раньше.

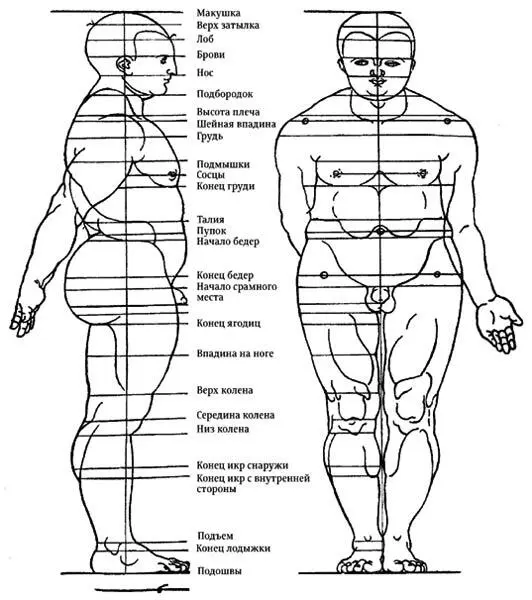

Мужская фигура, укороченная при помощи изменителя

И в особенности следует иметь в виду, что, изменяя с помощью изменителя размеры отдельно описанных в первой книжечке кисти руки и ступни, надо работать очень внимательно.

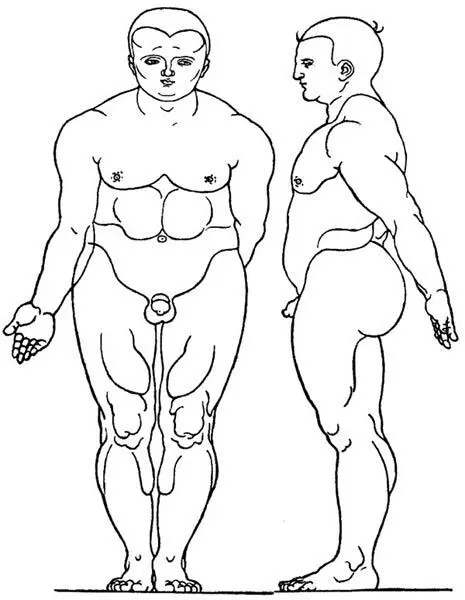

Когда эти обе вновь проведенные линии – длинная fg и короткая de – размечены точками и каждая из них пересечена поперечными линиями во всех полученных точках, тогда я рисую длинную и короткую фигуру мужчины сбоку и спереди по тем размерам в толщину и в ширину, которые указаны в первой книжечке. И я нарисовал удлиненного и укороченного мужчину, какими они должны быть, по найденным этим способом размерам в длину. Но не имея возможности из-за небольшого размера бумаги напечатать здесь фигуру удлиненного мужчины более высокой, я снова привел их все к первоначальной длине и нарисовал по вновь найденным мерам… [124]

Исходя из понятий длинное и короткое я хочу теперь снова вернуться к описанной в первой книжечке мужской голове, которая разделена перпендикулярными перекрещивающимися линиями и заключена в куб или форму наподобие игральной кости [125], и хочу теперь показать, как можно вытянуть, т. е. повысить или приплюснуть этот куб и как при этом узнать, насколько он станет тоньше и ýже при таком же объеме, если он будет вытянут, и насколько он станет толще и шире, если его приплюснуть. Для этого надлежит поступить следующим образом.

Я возьму правильный квадратный в основании куб, одинаковый со всех сторон, такой же высоты, как вышеназванная голова, ибо она должна быть представлена заключенной в этом кубе. И сначала, прежде чем что-либо будет описано или обозначено в нем внутри, я буду иметь дело только с кубом или игральной костью. И пусть каждый выберет сам, насколько он повысит, вытянет или приплюснет куб… [126]
