Альбрехт Дюрер - Трактаты

высоты плеч – две 11-х части;

конца подбородка – одна 7-я часть.

Высота верхней части затылка на голове находится посередине между линиями макушки и лба.

От подбородка вверх до начала волос надо лбом – одна 10-я часть. Эту часть я разделю на три равных поля: верхнее для лба, другое для глаз и носа, третье для рта и подбородка.

От шейной впадины вниз до:

верха груди – одна 30-я часть;

подмышек – одна 13-я часть;

сосцов – одна 10-я часть;

низа груди – одна 8-я часть;

талии – две 11-х части.

От талии вниз до:

пупка – одна 40-я часть;

начала бедер – одна 30-я часть;

конца бедер – одна 10-я часть;

верха срамного места – одна 8-я часть;

конца такового – одна 6-я часть;

конца зада – одна 10-я и одна 11-я часть.

От конца зада до впадины в середине ляжек – одна 18-я часть.

От подошв вверх до нижней части лодыжки – одна 28-я часть.

От подошв вверх до верхней части подъема – одна 20-я часть.

Измерив туловище фигуры в длину до конца бедер, я хочу теперь поместить на свое место коленный сустав. И при этом фигура имеет три неодинаковых размера в длину, именно, первый, длиннейший, – туловище от высоты шейной впадины до конца бедер; второй, короче, – от конца бедер до середины колена; третий, самый короткий, – от середины колена до конца голени. Но сзади члены человека должны быть более длинными и сильными, нежели спереди. И туловище, хотя оно и составлено из многих кусков, я считаю здесь длинной частью, ибо оно не разделено и настолько сильно, что двигает другими членами. Эти три длины должны быть пропорциональны друг к другу, а именно длина туловища должна относиться к длине ляжек так, как длина ляжек к длине голени. Но я пользуюсь этим не во всех фигурах. И я делаю это так.

Я черчу треугольник abc , в котором ab – поперечная сторона, а bс – отвесная, так что в точке b получается прямой угол. Затем я делю отвесную сторону bc двумя точками de на три равных отрезка и провожу из угла а две прямые линии в две точки de . Отсюда я нахожу пропорциональное деление следующим образом.

Я беру линейку и отмечаю на ней двумя точками длину туловища между шейной впадиной и концом бедер, а также [отмечаю] внизу конец лодыжки и обозначаю наверху точку шейной впадины f , конец бедер – g , конец же голени я обозначаю h . Затем я беру линейку и накладываю ее точкой g на линию ad вышеназванного треугольника и не даю этой точке смещаться с вышеупомянутой линии. И я двигаю линейку по линии взад и вперед до тех пор, пока точка f наверху коснется линии треугольника ас , нижняя же точка h коснется поперечной линии ab . Когда я сделал это, тогда линия ае пересечет линейку между gh и образует вместе с длиною туловища три пропорциональные части. И я обозначу эту точку I . Тогда получится, что длина fg относится к длине gI так же, как длина gI – к длине gh . Тогда я отмечаю у точки f высоту шейной впадины, у точки g – конец бедер, у точки I – середину колена и у точки h – конец голени [110]. Следует также заметить, что, наложив свою линейку на треугольник, я отклоняю ее сверху в точке f от отвесной линии сb . Такой треугольник можно назвать сравнителем. Можно применять этот способ и в другом случае, когда хотят что-либо изменить. Кто умеет этим правильно пользоваться, может также извлечь из этого много других полезных вещей. Теперь я помещаю высоту I в нарисованную далее фигуру и делаю в этом месте колено. Затем я следую дальше.

От середины колена вверх до верха колена – одна 21-я часть.

От середины колена вниз:

одна 40-я часть – там я кончаю колено;

две 19-х части – там я кончаю икры снаружи;

одна 8-я часть – там я кончаю икры внутри.

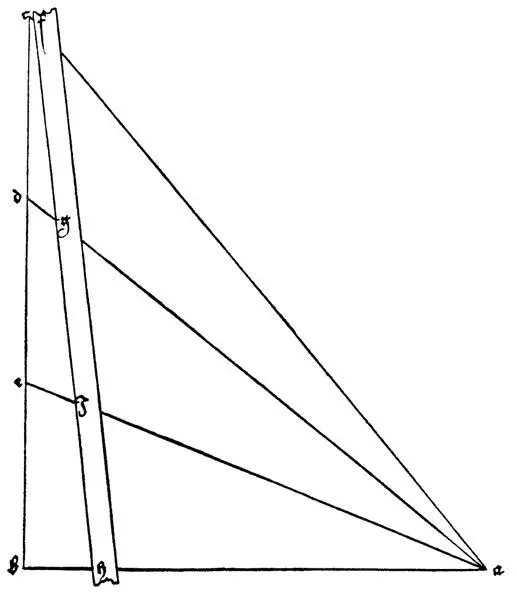

И прежде чем пойти дальше, я нарисовал здесь этот треугольник-сравнитель.

Сравнитель

Затем я измеряю длину руки, как показано дальше.

От плечевого сустава, находящегося на высоте шейной впадины, до локтя – две 11-х части.

От сустава же плеча до конца плечевого мускула – одна 10-я часть.

От локтя до конца пальцев – одна 4-я часть.

От конца пальцев назад до конца кисти руки – одна 10-я часть; кто же хочет, тот может сделать ее равною одной 9-й части.

Выше указаны все размеры частей тела в длину, теперь же я буду отмечать возле первой отвесной линии, предназначенной для бокового изображения человека, размеры в толщину, и сначала – на всех тех поперечных линиях, которые были проведены для обозначения длины членов тела.
