Итак, средство визуального предметно-ориентированного проектирования информационных систем ConceptModeller имеет следующую краткую характеристику: язык разработки – C#, некоторые элементы логики были реализованы на языке XML. При этом, наверное, было бы целесообразно говорить о замене этого языка или об обновлении его до F#. Естественно, реализация произведена на базе операционной системы Windows, среда реализации – Visual Studio.NET, объем кода исследовательского прототипа составляет порядка 4500 строк, срок реализации – примерно один год, количество сотрудников, занятых в проекте, – 4. На рис. 17.4 обведены линией те этапы проектирования, которые реализует ConceptModeller.

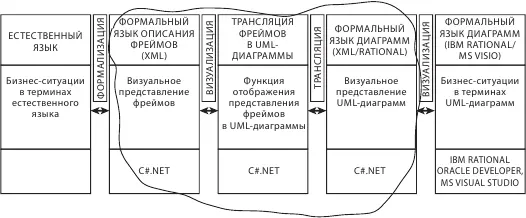

Рис. 17.4.Двунаправленная схема CASE-проектирования в ConceptModeller
Точно так же на общей схеме (см. рис. 17.2) из шести этапов и шести уровней выделенным волнистой линией сектором обозначена сфера применения этого средства, которое позволяет нам сделать замкнутой всю схему проектирования корпоративных программных комплексов. Исследовательский прототип ConceptModeller (рис. 17.5) позволяет перейти от скриншота слева к скриншоту справа, т. е. от ситуативных описаний на базе фреймов. Здесь представлен ситуативный фрейм, который описывает поставку кандидатов на вакансии рекрутерами работодателю. Этот фрейм можно трансформировать в UML-диаграмму класса, обеспечивая при этом следующие преимущества. Во-первых, это адекватность разработанной математической модели предметной области на семантических сетях, поскольку фреймы прозрачно транслируются в предиктаты и лямбда-термы. Во-вторых, ориентированность на предметную область – пользователь оперирует понятиями естественного языка. В данном случае это recruiter, employer, manager и т. д. В-третьих, наглядность, поскольку используется средство визуального проектирования: пользователь не пишет текст, а работает с графическими примитивами, как и положено в CASE-средстве с визуальным интерфейсом, поддерживает современные стандарты проектирования, в частности UML, и реализованы интерфейсы с индустриально апробированными CASE-средствами, такими как IBM Rational, Microsoft Visual Studio, Oracle Developer. Поддерживается двунаправленный характер проектирования корпоративных систем, как мы видели на схеме работы ConceptModeller. Возможно проектирование как в сторону от модели к реализации, так и в обратную сторону. Обратный процесс, конечно же, требует ручной работы и определенной коррекции, если говорить о программной системе, которая была реализована на вне данной методологии на основе UML-диаграмм.

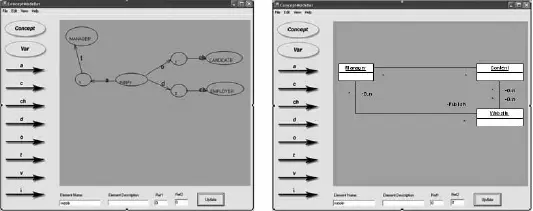

Рис. 17.5.Исследовательский прототип ConceptModeller
Другим инструментальным средством, которое поддерживает модель управления объектами данных и метаданных корпоративных систем, управления контентом, является информационная система для управления контентом сетевых ресурсов корпоративных систем. Она реализована в портируемом варианте и может работать под управлением как операционной системы Windows, так и операционной системы Unix, на языках Java и Perl, с возможностью использования СУБД MySQL и Oracle в более серьезном варианте и MySQL – в более легком варианте. Объем кода порядка 5000 строк, срок реализации – один год, количество сотрудников, занятых в проекте, – 5.
Переходя к деталям реализации, рассмотрим интерфейс предметно-ориентированного инструментального средства управления контентом корпоративных информационных систем. Здесь мы видим возможности интерфейса с разграничением на frontend и backend. Срез для пользователей корпоративного сайта представлен справа, некий временной срез страницы, которая динамически формируется на основе шаблонов и персональных предпочтений пользователя, а также устройств доступа к данным, естественно, при доступе с мобильного устройства, интерфейс будет выглядеть иначе.

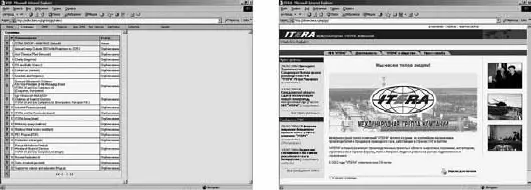

Слева на рис. 17.6 представлен интерфейс управления этой системой. Важно отметить, что из этого интерфейса можно сделать вывод о том, что абстрактная машина, поддерживающая управление контентом, действительно работает с состояниями, в правой колонке присутствует в явном виде состояние каждой страницы – опубликовано, находится в работе и т. д.
Рис. 17.6.Примеры интерфейсов управления системой
