Рис. 14

При необходимости можно подключить другие библиотеки из опубликованного в системном реестре набора dll-ресурсов. Доступ к этой возможности предоставляется через опцию Tools/Referenses… окна экранного редактора среды ARIS (рис. 15).

Рис. 15

Интерактивный режим прохождения в реальном масштабе времени бизнес-процесса с учетом заданных параметров входных условий и принятия бизнес-решений

В штатном режиме среда ARIS предоставляет стандартные возможности навигации, состоящие в ручном прохождении по моделям путем или выбора имени модели из окна Explorer, или – на модели – выделения функции, имеющей ассоциации с другими подмоделями, выбора ассоциированной подмодели из списка закладки Assignments окна просмотра модели. В этих случаях можно увидеть модель и ее объекты, просмотреть свойства модели и ее объектов, можно изменить модель и любое из ее свойств, изменить любой объект и любое из его свойств. Формирование статистики обхода или любое документирование воздействий невозможно. При помощи специально написанного скрипта можно:

♦произвести фиксацию «следа», «тропы», по которой происходил обход моделей;

♦получить возможность интерактивного режима принятия бизнес-решений;

♦получить подробный протокол обхода;

♦получить новые модели, на которых отражены только те объекты, которые были использованы при обходе исходных моделей.

Список сервисного функционала может быть значительно расширен в зависимости от бизнес-потребностей заказчика и возможностей разработчика.

Навигация по модели производится в автоматическом режиме, в реальном масштабе времени. По соглашениям о моделировании модель может начинаться и завершаться любой совокупностью функций, интерфейсных функций, событий. Для облегчения программирования возможны следующие соглашения:

♦модель верхнего уровня может начинаться событием или интерфейсным процессом с детализацией и заканчиваться событием или интерфейсным процессом с детализацией или интерфейсным процессом без детализации;

♦модель, являющаяся детализацией, начинается и заканчивается событием;

♦интерфейсный процесс с детализацией вначале ссылается на модель-предшественник;

♦интерфейсный процесс с детализацией в конце ссылается на модель-последователь;

♦если модели связаны через интерфейсные процессы, то должна выполняться дисциплина: на модели-источнике – событие 1, интерфейсный процесс 1, ссылающийся на модель-приемник, на модели-приемнике – интерфейсный процесс 1, но ссылающийся на модель-источник, затем событие 1;

♦интерфейсный процесс без детализации в конце завершает процесс и обход.

Последовательное применение таких соглашений облегчит навигацию и понимание связей между моделями.

При моделировании часто возникает необходимость выбора пути, по которому будет развиваться бизнес-процесс в зависимости от принятого бизнес-решения.

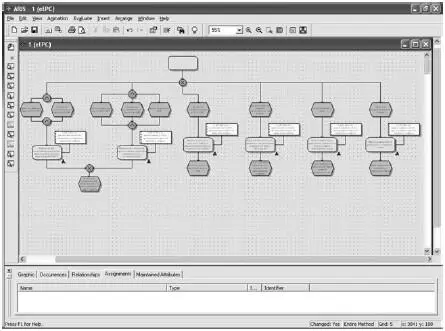

Точки принятия бизнес-решений реализованы путем введения в модель совокупностей объектов – правил, за которыми следуют совокупности многочисленных событий, объясняющих альтернативы дальнейшего прохождения бизнес-процесса в зависимости от сделанного пользователем бизнес-решения (рис. 16).

Рис. 16

Если в процессе обхода модели встречается правило, то сначала анализируется его тип.

Если правило AND, то начала альтернативных ветвей заносятся в стек, затем в автоматическом режиме продолжается обход ветвей одна за другой, диалоговый режим не возникает. Извлечение из стека начала очередной ветви происходит по достижении конца текущей ветви. Для организации такого режима необходимо, чтобы при ручном создании модели каждому открывающему правилу соответствовало аналогичное закрывающее правило.

Если правило OR, то формируется список альтернативных ветвей процесса, который в диалоговом режиме предлагается пользователю. Пользователь выбирает любую комбинацию ветвей, начала этих ветвей заносятся в стек, затем в автоматическом режиме продолжается обход ветвей одна за другой.
