Juan Carlos Lebrón García - Operaciones de tendido y tensado de conductores en redes eléctricas aéreas y subterráneas. ELEE0108

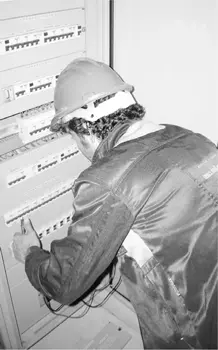

Al personal de electricidad le corresponde realizar la distribución, instalación y mantenimiento de líneas eléctricas de baja y alta tensión en toda clase de edificios, plantas generadoras, instalaciones de transporte, instalaciones de distribución, viviendas, locales comerciales, industriales, etc. También debe montar, instalar, efectuar la puesta en servicio y mantenimiento de mecanismos, aparatos, equipos y cuadros de maniobra y control eléctrico.

A continuación describiremos algunas de las actividades básicas que se realizan en baja y en alta tensión.

Entre las actividades que realizan los operarios en BT destacan:

1 Fijación del cableado a la pared.

2 Cortar y pelar cables de instalaciones eléctricas.

3 Conexión de enchufes.

4 Reconocimiento de la ausencia de tensión.

Sabía que...

Según el REBT en España se considera baja tensión aquélla que es menor o igual a 1000 voltios en corriente alterna o 1500 voltios en caso de corriente continua.

Fijación del cableado a la pared

Por razones de estética los tubos y las cajas de derivación se suelen esconder en los tabiques, los suelos o los techos.

Cortar y pelar cables de instalaciones eléctricas

Se pueden cortar con:

1 Cortador: primero deberá abrir longitudinalmente la envoltura flexible que envuelve los conductores (Figura 1) o, en el caso de un cable doble aplastado, separar los dos conductores. Utilice a este fin un cortador de electricista o universal.

Figura 1

1 Alicates pelacables: la boca de unos alicates pelacables está provista de una abertura en forma de «V» muy afilada que suelta la capa aislante que protege el conductor. Una tuerca de ajuste permite encajar la abertura en el diámetro del cable. Los alicates cortan y sueltan la capa aislante sin dañar el conductor (Figura 2). Una vez cortada la capa aislante, ésta puede deslizarse por el hilo de cobre. No pele más de 1cm. Esto resulta fácil utilizando unos alicates pelacables automáticos ya que están ajustados a esta distancia.

Figura 2

Una vez pelados los cables, enrosque fuertemente los hilos de cobre de modo que no formen más que un cable compacto, fácil de introducir en el borne (Figura 3). También puede resultar necesario encorvar sus extremidades con unos alicates de boca larga para facilitar su introducción en los contactos.

Figura 3

Consejo

Para empalmar cables debemos utilizar siempre fichas de conexión.

Conexión de enchufes

Conecte la toma de tierra amarilla y verde al borne de tierra marcado con el símbolo habitual. El hilo fásico se conecta al borne marcado con una «P», el cable neutro al borne restante (Figura 4).

Figura 4

En el borde izquierdo y derecho del marco metálico del enchufe se encuentran dos tuercas de fijación para mantenerlo todo en su sitio en la caja. Si resulta necesario, suelte un poco estas tuercas, vuelva a meter todo en la caja y fije las tuercas. Coloque a continuación la tapa.

Figura 5

Reconocimiento de la ausencia de tensión

La presencia o ausencia de tensión se comprueba mediante voltímetros o con destornilladores especiales (buscapolos) que indican si hay o no corriente.

De las actividades en AT cabe mencionar:

1 Instalación de líneas.

2 Montaje de líneas.

3 Reparación de líneas.

4 Mantenimiento de líneas.

5 Revisión de líneas.

6 Desmontaje de líneas.

La torreta de líneas aéreas de alta tensión es uno de los espacios de trabajo del instalador.

Aplicación práctica

Usted sabe que Rosa quiere empalmar dos cables, si ve que coge unos alicates pelacable, ¿qué piensa usted que va a hacer Rosa ahora?

SOLUCIÓN

Pelar un cable. Encajará el cable en la boca de los alicates, presionará para cortar el aislante y tirará del cable para dejar los hilos a la vista.

El perfil del profesional de la electricidad se ajusta a los requisitos para desarrollar trabajos en baja tensión o en alta tensión.

El instalador autorizado en baja tensión es la persona física o jurídica que realiza, mantiene o repara las instalaciones eléctricas en el ámbito del Reglamento electrotécnico para baja tensión y sus instrucciones complementarias.

Nota

El Reglamento electrotécnico para baja tensión es un reglamento español de obligado cumplimiento que prescribe las condiciones de montaje, explotación y mantenimiento de instalaciones de baja tensión. Se aprobó según el Real Decreto 842/2002, de 2 de agosto.

El instalador de líneas de alta tensión es la persona física que posee conocimientos teórico-prácticos de la tecnología de las líneas de alta tensión y de su normativa para el montaje, reparación, mantenimiento, revisión y desmontaje de las líneas de alta tensión correspondientes a su categoría, y que cumple los requisitos establecidos en el apartado 4 de la ITC- LAT 03.

A diferencia del instalador en BT, el operario de AT sólo puede trabajar en una empresa instaladora.

Importante
