Alfonso Javier Quesada Ocón - Toma de datos, mediciones y croquis para la instalación de elementos de carpintería. MAMS0108

La simbología más representativa de la red de saneamiento viene representada en las Normas Tecnológicas de Edificación (NTE-ISS).

En muchas ocasiones no es posible dibujar sobre el plano los dibujos en su verdadera magnitud, debido a que el papel tiene un tamaño limitado, o bien que lo que se ha de dibujar es tan pequeño que tiene que ampliarse. Este problema se puede solucionar aumentando o disminuyendo proporcionalmente todas las medidas del dibujo, conociéndose coloquialmente como escalar un dibujo. La escala es la relación entre el tamaño del dibujo representado en el papel y el tamaño real del objeto.

La escala se representa por medio de una división (1:10), en la que el numerador (1) coincide con las medidas del plano, y el denominador (10) con las del objeto real.

Para calcular la escala a la que está representado un dibujo en el papel, se divide la longitud del dibujo por la que tiene en realidad.

Escala = Dibujo/Realidad

De igual forma, para calcular las dimensiones reales de un objeto realizado a escala se procederá:

Realidad = Dibujo/Escala

Existen tres tipos de escalas: escala natural, escala de ampliación y escala de reducción.

Escala natural: cuando las dimensiones del dibujo coinciden en tamaño con las dimensiones del objeto real. Se representa 1:1.

Escala de ampliación: cuando el objeto se dibuja a un tamaño mayor del que tiene en la realidad. Se utilizan para representaciones de relojería y las más utilizadas son: 2:1, 5:1, 10:1, 20:1, 50:1.

Escala de reducción: cuando el objeto se dibuja a un tamaño menor del que tiene en la realidad. Utilizadas en representaciones de edificación, maquinaria, muebles y elementos decorativos. En planos de plantas y alzados en proyectos de edificios, las más utilizadas son 1:100 y 1:50. Para resaltar algún elemento en detalle, se utiliza 1:10 o 1:20

Aplicación práctica

Calcular la escala a la que está representado un objeto si mide 50 mm en el dibujo y la misma medida corresponde con 200 mm de la realidad.

SOLUCIÓN

Se resolvería de la siguiente forma:

Al ser la medida del dibujo más pequeña que la de la realidad, nos indica que se trata de una escala de reducción.

Escala = Dibujo/Realidad; Escala = 50/200; Escala = 0,25

Al ser una escala de reducción, se halla la escala: 1/X = 0,25;

Si despejamos la x = 1/0,25; x = 4; luego la escala utilizada es

Escala = 1:4

Entendemos por carpintería aquellos elementos destinados a cerrar los huecos en los vanos. Su función es la ventilación, la iluminación, la protección, facilitar el paso y ser aislante térmico y acústico.

Las referencias de carpintería se especificarán en dos tipos de planos: en el plano de planta de albañilería y en el plano de memoria de carpintería.

En el plano de albañilería, como ya se ha indicado, aparece su ubicación, su movimiento de abertura, y su designación, representándose abiertas las carpinterías interiores y cerradas las exteriores, salvo la puerta de entrada, que se dibuja abierta.

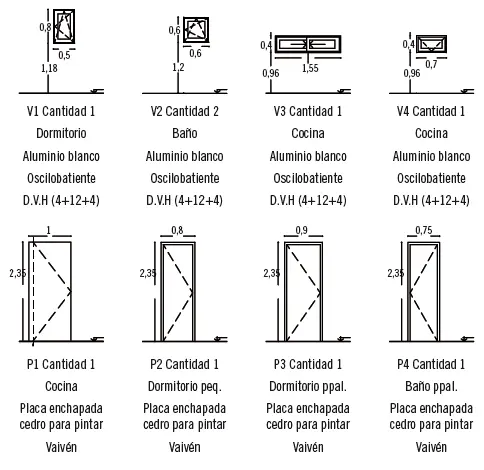

El plano de memoria de carpintería se representa en alzado y define completamente la carpintería proyectada; en cuanto a material, dimensión, número de unidades, y tipo (batientes, oscilobatientes, pivotantes, correderas, oscilantes, etc.).

La utilización de la madera como material estructural está casi en desuso, debido a su alto coste. Únicamente en algunos casos se suele utilizar en la ejecución de cubiertas de edificios singulares, ocsa que se desarrollará con más detalle en el punto 6 del capítulo 4.

El técnico-instalador tiene que interpretar perfectamente los planos de locales y espacios para realizar correctamente su trabajo

El plano de planta consiste en una sección horizontal del inmueble a una altura que se obtenga la máxima información. Los planos que se representa en plano de planta son el de distribución, el de albañilería y el de instalaciones.

Los planos de alzados representan las fachadas de los objetos o edificaciones, obteniendo información de las alturas de los elementos.

Los planos de secciones complementan, detallan y completan los planos de planta y alzados.

Los planos de detalle definen un elemento concreto que, por su particularidad, requiere ser desarrollado más en profundidad.

En cualquier espacio o local existe una serie de instalaciones que harán que se consiga un mayor grado de confort en las edificaciones. Así, encontramos la instalación eléctrica, la instalación de fontanería y gas, la instalación de calefacción y climatización y la instalación de saneamiento. Todos estos planos se representan en planta, con esquemas unifilares y leyenda.

La escala es la relación entre el tamaño del dibujo representado en el papel y el tamaño real del objeto.

Existen tres tipos de escalas: escala natural, escala de ampliación y escala de reducción.

El plano de memoria de carpintería se representa en alzado y define completamente la carpintería proyectada; en cuanto a material, dimensión, número de unidades, y tipo.

Ejercicios de repaso y autoevaluación

1 Se entenderá por espacio arquitectónico el recinto, volumen o local, delimitado por determinados elementos constructivos y que constituyen el “entorno” en donde se efectuará la instalación de carpintería y mobiliario.VerdaderoFalso

2 Los planos de plantas que se representan en un proyecto son: plano de distribución, plano de albañilería, planos de las distintas instalaciones.VerdaderoFalso

3 Los pilares son elementos constructivos, generalmente sin función estructural, que sirven para separar la edificación del exterior.VerdaderoFalso

4 El mobiliario es el conjunto de elementos que se integran dentro de una dependencia, con el fin de darle el uso para el que está destinada.VerdaderoFalso

5 El plano de distribución sirve para definir más en profundidad el plano albañilería y se representará acotado, tanto interior como exteriormente.VerdaderoFalso

6 Los planos de alzados complementan, detallan y completan los planos de planta y secciones.VerdaderoFalso

7 Los planos de detalle son planos de secciones realizados a una escala mayor, normalmente a 1:200 o 1:100.VerdaderoFalso

8 Los planos de fontanería se componen, entre otros, de los siguientes elementos: puntos de luz, mecanismos y acometidas.VerdaderoFalso

9 La escala es la relación entre el tamaño del dibujo representado en el papel y el tamaño real del objeto.VerdaderoFalso

10 Existen tres tipos de escalas: escala natural, escala de ampliación y escala dereducciónVerdaderoFalso
