Bernabé Jiménez Padilla - Armado de tuberías. FMEC0108

La terraja se utiliza en diámetros pequeños o medios. En las uniones de tubos con diámetros de dimensiones considerables, o cuando el producto transportado requiera una estanqueidad elevada, se utilizan las bridas, que se unen a los extremos de los tubos.

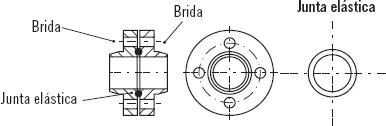

Diferentes tipos de bridas

Por medio de las bridas, se pueden realizar uniones desmontables en los extremos de los elementos de las instalaciones de tuberías industriales. El espárrago roscado junto con las tuercas aseguran la unión, y la junta elástica entre las caras de las bridas permite la absorción de las irregularidades de mecanizado de estas.

Existen combinaciones de tornillo-arandela-tuerca, dependiendo del tipo de unión que se necesite según el proyecto de ingeniería.

Recuerde

La terraja es utilizada para diámetros pequeños o medios.

En las uniones de tubos con diámetros de dimensiones considerables, o cuando el producto transportado requiera un estanqueidad elevada, se utilizan las bridas.

Aplicación práctica

Usted se encuentra en el taller realizando el armado de unos tramos de tuberías que se unen por medio de bridas atornilladas. Los elementos de unión son tornillos y tuercas normalizadas. Debe buscar en las normas estos elementos para los taladros de las bridas que son de diámetro 14 mm. Identifíquelos en las normas y realice el pedido.

SOLUCIÓN

Para los taladros de diámetro 14 mm que tienen las bridas a unir, habrá que elegir unos tornillos y tuercas que se adapten.

Se buscan en las normas el tipo de tornillo y tuerca para realizar el pedido.

TORNILLO DE MÉTRICA 12

Norma → DIN 931 → Longitud roscada = 30 mm

TUERCA DE MÉTRICA 12

Norma → DIN 934 → Longitud roscada = 10 mm

Sistemas de unión roscada empleados

Roscados

Se pueden encontrar los extremos roscados en el tubo (macho) y en la brida (hembra) en la preparación previa de los elementos a unir.

Recuerde

Según la forma y profundidad del filete existen diversos tipos de roscas: rosca Métrica-DIN, rosca Whitworth, rosca de tubo y rosca de gas.

De tubo con pestaña

En tuberías de poco espesor, se puede realizar un plegado del extremo en forma de pestaña una vez introducida la brida de unión, para conseguir la continuidad.

Encaramientos de bridas

Para la unión desmontable mediante elementos roscados con la combinación de tornillo - arandela - tuerca - varilla roscada - perno roscado, se utilizan en muchas ocasiones elementos elásticos llamados juntas, construidas de materiales poliméricos (goma, caucho, neopreno), que absorben las eventuales irregularidades en las caras de las bridas de unión.

Tipos de unión con juntas

De cara plana

En muchas ocasiones se utilizan bridas planas en una de sus caras, debiendo incluir una junta con los taladros para realizar las uniones mediante tornillos o pernos roscados.

De cara con resalte

Cuando se tienen estas bridas, la junta solo se utiliza en una pequeña corona, economizándose el material. No posee tanta seguridad como la anterior, pero también se consiguen buenas uniones.

Definición

Brida

Elemento que une dos componentes de un sistema de tuberías, permitiendo ser desmontado sin operaciones destructivas, gracias a una circunferencia de agujeros a través de los cuales se montan pernos de unión.

De cara para junta interna

Una combinación de las otras anteriores es la unión de las bridas mediante una junta tórica que consigue un acercamiento entre las caras de las bridas, y una mínima elasticidad en la unión final.

Para tubo rebordeado

Cuando se realiza el reborde o pestaña del extremo del tubo, se puede incluir una junta de anillo que permite un correcto encaramiento anterior a la unión final bridada.

Cuando no se utilicen juntas elásticas, las bridas en su encaramiento se pueden resolver mediante acoplamientos preparados o mediante elementos que realizan la unión de forma transversal a la unión.

Macho-hembra

Mediante bridas mecanizadas que permiten la unión previa al atornillado.

Encaje anular

Bridas mecanizadas en las caras que permiten el acople previo, con un anillo adecuado, para un posterior atornillado de estas.

Macho-hembra sencillo roscado
