1 Compuestos puros o simples formados por un solo tipo de refrigerante.

2 Mezclas constituidas por varios refrigerantes puros que no reaccionan entre sí. Por su parte, estas mezclas pueden ser de dos tipos:Azeotrópicas: cuando los componentes de la mezcla en sus cambios de estado en el circuito frigorífico, se comportan, a efectos prácticos, como un refrigerante simple. La mezcla cambia de estado igual que si fuera una sustancia pura, manteniendo constante su presión y temperatura.Zeotrópicas: cuando los componentes de la mezcla realizan sus cambios de estado a presión constante pero no a temperatura constante. En las mezclas zeotrópicas cada componente de la mezcla tiene diferente volatilidad, por lo cual, dada una determinada presión, su composición y temperatura de saturación serán diferentes a las de otra presión diferente. Cada sustancia cambia de estado a una temperatura diferente, manteniéndose constante la presión en la fase de cambio de estado.

Ejemplo

Son sustancias puras:

1 R-12 (Diclorofluormetano): CCl2F2.

2 R-134a (1,1,1,2 Tetrafluormetano): CF3CH2F.

Son mezclas:

Azeotrópicas:

1 R-507A: mezcla de R-125/143a (CF3CHF2 + CF3CH3), en proporción 50/50.

2 R-508B: mezcla de R-23/116 (CHF3 + C2F6), en proporción 46/54.

Zeotrópicas:

1 R-407A: mezcla de R-32/125/134a (CH2F2 + CF3CHF2 + CF3CH2F) en proporción 20/40/40.

2 R-410B mezcla de R-32/125 (CH2F2 + CF3CHF2) en proporción 45/55.

Según el grado de seguridad los fluidos frigorígenos, se clasifican dependiendo del efecto que tengan sobre la salud, el medioambiente y la seguridad. Para dicha clasificación se tendrá en cuenta su toxicidad y su inflamabilidad.

En función de la toxicidad,los refrigerantes se incluyen dentro de las categorias A o B:

1 CATEGORÍA A

2 CATEGORÍA B

Toxicidad

En función de la toxicidad, los refrigerantesse incluyen dentro de las categorías A o B:

1 Categoría A: pertenecen a este grupo aquellos refrigerantes cuya concentración media en el tiempo, en caso de escape o fuga, no supone efectos perjudiciales para los trabajadores que estén expuestos a dicho refrigerante durante una jornada laboral, tomando como referencia una jornada laboral de 8 horas diarias y 40 horas semanales. Su valor es igual o mayor a una concentración media de 400 ml/m3 [400 ppm. (V/V)].

2 Categoría B: pertenecen a este grupo aquellos refrigerantes cuya concentración media en el tiempo, en caso de escape o fuga, no supone efectos perjudiciales para la mayoría de los trabajadores que puedan estar expuestos a dicho refrigerante durante una jornada laboral, tomando como referencia una jornada laboral de 8 horas diarias y 40 horas semanales. Su valor es inferior a una concentración media de 400 ml/m3 [400 ppm. (V/V)].

Con respecto a la toxicidad de los refrigerantes en el R. D. 552/2019 se incluyen dos notas aclaratorias que hay que reseñar

Nota. Bajo ciertas condiciones se pueden producir compuestos tóxicos de descomposición por contacto con llamas o superficies calientes. Los principales productos de descomposición del grupo de refrigerantes del grupo L1 (A1), con excepción del dióxido de carbono, son los ácidos clorhídricos y fluorhídricos. Si bien son tóxicos, delatan automáticamente su presencia debido a su olor extremadamente irritante incluso a bajas concentraciones.

Nota. Estos criterios sobre toxicidad, con independencia de su posible valor de referencia, no se refieren a los valores límites ambientales previstos en el Real Decreto 374/2001, de 6 de abril, sobre la protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo, que se aplicarán según su normativa específica.

Inflamabilidad

Todos los refrigerantes deben incluirse en una de las tres categorías que exige el Real Decreto 552/2019, esta clasificación se realiza en base a la propagación de una llama en unas condiciones determinadas, el calor de combustión y según el límite de inflamabilidad que tiene el refrigerante en cuestión. Los límites inferiores de inflamabilidad se determinarán de acuerdo con la correspondiente norma, por ejemplo, ANSI / ASTM E 681 y se recogen en la ISO 817 y UNE-EN 378.

1 CATEGORÍA 1: Se incluirán en esta categoría, los refrigerantes que no muestran propagación de llama cuando se ensayan a +60 ºC y 101,3 kPa.

2 CATEGORÍA 2: Para incluir los refrigerantes en esta categoría deben de cumplir 3 condiciones:Muestran propagación de llama cuando se ensayan a +60 ºC y 101,3 kPa.Tiene un límite inferior de inflamabilidad, cuando forman una mezcla con el aire, igual o superior al 3,5 % en volumen (V/V).Tiene un calor de combustión menor que 19.000 kJ/kg.Dentro de este grupo, la norma ISO 817 ha introducido el criterio de la disminución de riesgo a causa de la baja velocidad de propagación de la llama de ciertas substancias, estableciendo la categoría 2L, el cual además de satisfacer las tres condiciones anteriores presenta la siguiente característica: Velocidad de propagación de la llama inferior a 10 cm/s. Los refrigerantes que en la actualidad están dentro de esta categoría son los siguientes:A2L: R-32; R-143a; R-1234yf; R-1234ze; R-444A; R-444B; R-445A; R-446A; R-447A; R-451A; R-451B; R-452B; R-454A; R-454B; R-454C y R-455A.B2L: R-717.

3 CATEGORÍA 3Muestran propagación de llama cuando se ensayan a +60 ºC y 101,3 kPa.Tiene un límite inferior de inflamabilidad, cuando forman una mezcla con el aire, inferior al 3,5 % en volumen (V/V).Tiene un calor de combustión mayor o igual que 19.000 kJ/kg. Clases de seguridad y su determinación en función de la inflamabilidad y toxicidadIncremento riesgo - inflamabilidad ←Baja toxicidadAlta toxicidadSin propagación de llamaA1B1Baja inflamabilidadA2LB2LMedia inflamabilidadA2B2Alta inflamabilidadA3B3→ →Incremento riesgo - toxicidadGrupo de alta seguridad (L1). Refrigerantes sin propagación de llama y de acción tóxica baja. (A1)Grupo de media seguridad (L2). Refrigerantes de acción tóxica y con inflamabilidad baja o media. (A2L, A2, B1, B2L, B2)Grupo de baja seguridad (L3). Refrigerantes inflamables, sean de baja o alta toxicidad. (A3, B3).

Si existen dudas al clasificar los refrigerantes porque puedan pertenecer a más de uno, este se deberá clasificar en el grupo más desfavorable.

En la siguiente tabla se muestra la clasificación de los refrigerantes según la instrucción IF 02 del Reglamento de seguridad para instalaciones frigoríficas.

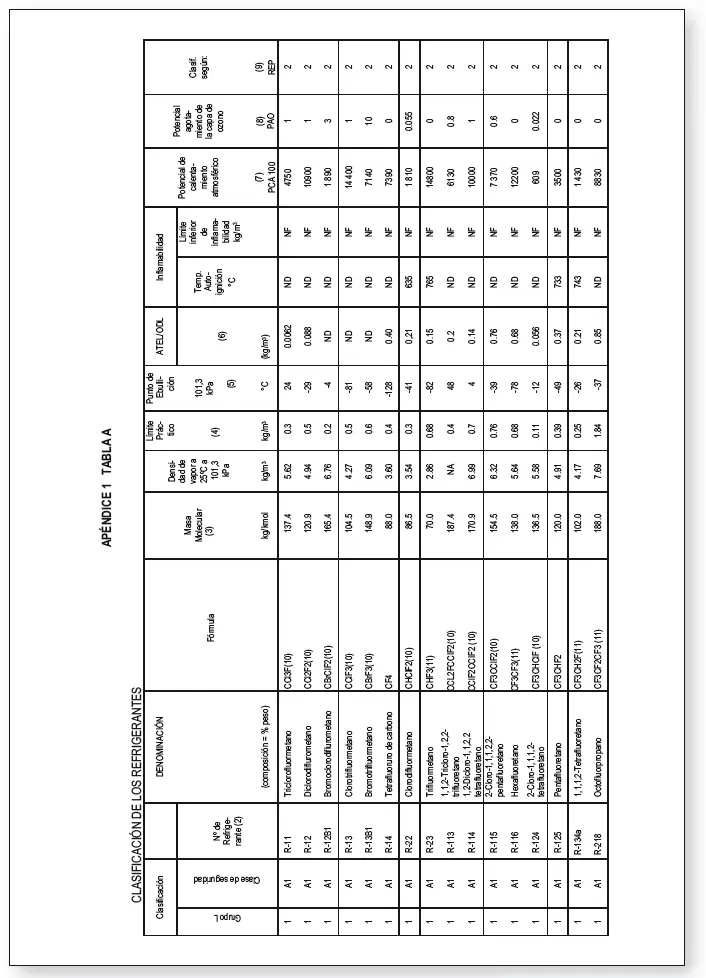

APÉNDICE 1 TABLA A. BOE Núm. 256 Jueves 24 de octubre de 2019 Sec. I. Pág. 116845

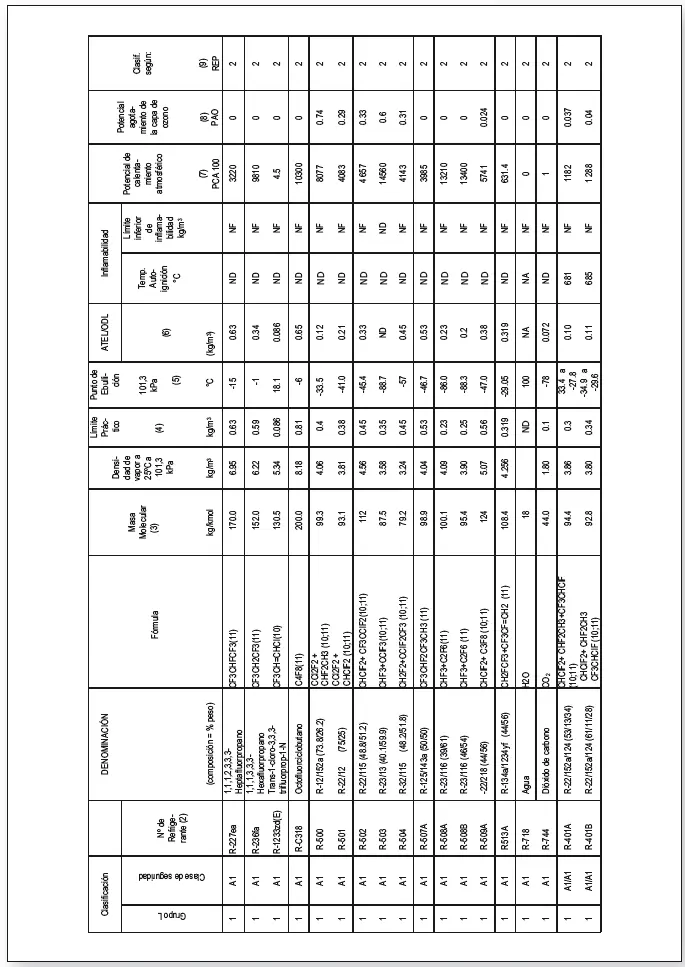

APÉNDICE 1 TABLA A. BOE Núm. 256 Jueves 24 de octubre de 2019 Sec. I. Pág. 116846

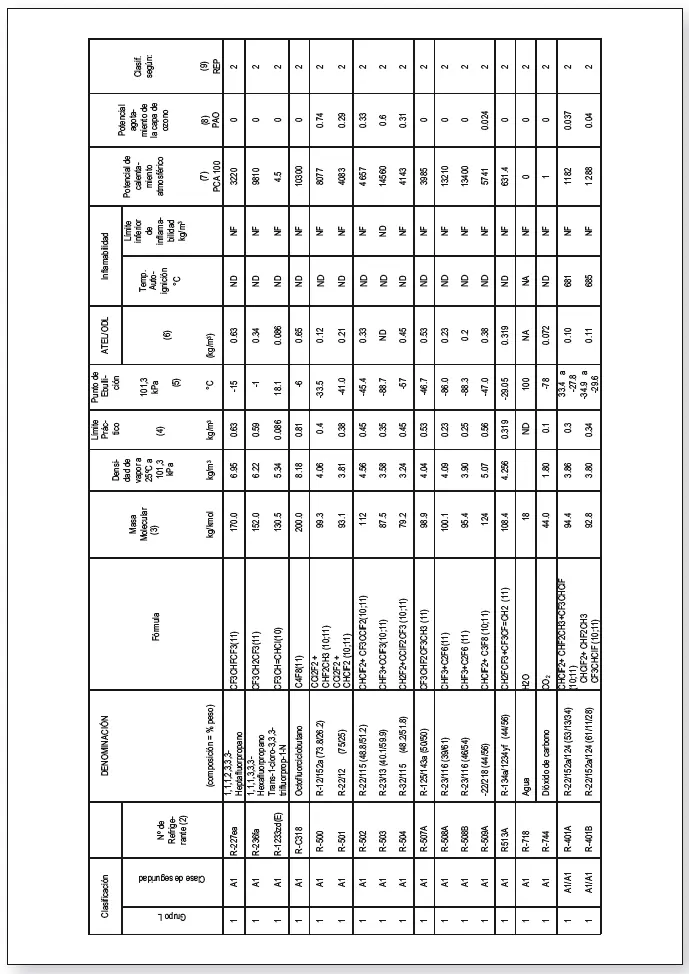

APÉNDICE 1 TABLA A. BOE Núm. 256 Jueves 24 de octubre de 2019 Sec. I. Pág. 116847

APÉNDICE 1 TABLA A. BOE Núm. 256 Jueves 24 de octubre de 2019 Sec. I. Pág. 116848
