Alfonso Jiménez Ruiz - Mantenimiento correctivo de instalaciones de climatización y ventilación-extracción. IMAR0208

Por ello, sería más correcto hacer una elección basada en la relación calidad-precio, en la que se valoran elementos técnicos y de mercado conjuntamente.

En este manual se tratará de dar al alumno la formación necesaria para poder discriminar en la elección técnica de un determinado equipo y que se adapte a sus necesidades.

La mejor herramienta para conocer las características y prestaciones de una máquina son los manuales y la documentación técnica que los fabricantes ofrecen.

Los manuales y las fichas técnicas se pueden conseguir dirigiéndose a fabricantes y distribuidores, pero la opción mas cómoda, que en la actualidad ofrece prácticamente la totalidad de las marcas existentes en el mercado, es conseguirlos descargándolos a través de su página web.

La ficha técnica

Cada marca comercial ofrece información técnica sobre sus productos. Aunque, como es lógico, en distintos formatos, esta información va a ser muy similar para un mismo tipo de aparatos.

Los equipos y materiales empleados para climatización y ventilación-extracción son muchos y muy variados (desde un simple extractor de cocina doméstico a un equipo de ventilación-extracción centralizado para procesos industriales, desde un split mural normal para enfriar a un sistema de climatización mediante aerotermia, etcétera) y cada uno tendrá sus características técnicas y/o su manual propio.

Las principales características técnicas de un equipo se especifican en catálogos que el fabricante ofrece, donde se pueden ver las distintas opciones que dicha marca ofrece para una función. Estos catálogos se pueden dividir o subdividir, por ejemplo en gama domésticay gama industrial,para necesidades distintas.

En el mismo catálogo aparecen multitud de equipos, cada uno con su ficha técnica, pero los datos aportados en sus fichas técnicas son los mismos. Incluso si se compara con otro fabricante, aunque el formato visual de la ficha técnica se diferencie, los datos aportados van a ser muy similares.

Esta uniformidad que ofrecen los fabricantes en las características de sus equipos facilita el poder comparar los principales parámetros entre unos equipos y otros.

En las siguientes imágenes de catálogos, se pueden ver ver las fichas técnicas de unos cuantos split murales de un par de fabricantes.

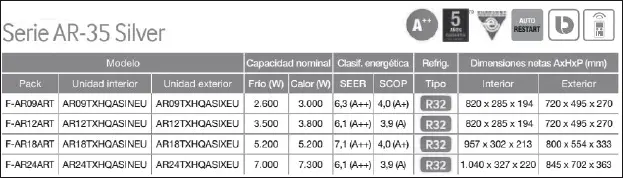

Ficha Técnica del Aire Acondicionado Split 1x1 Samsung F-AR09ART

La principal información es común:

1 Tipo de gas refrigerante.

2 Eficiencia del equipo.

3 Capacidad frigorífica*.

4 Capacidad calorífica*.

5 Dimensiones.

6 Presión o nivel sonoro.

7 Y los principales rasgos del equipo. El primero los ofrece de manera visual, a través de unos iconos que deben estar caracterizados en un índice, y el segundo da la información directamente (compresor invertir, mando a distancia, modo nocturno, etcétera).

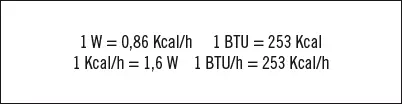

*Mucho cuidado con las unidades de potencia, capacidad calorífica y capacidad frigorífica. Solo se pueden comparar estos parámetros en las mismas unidades. Para ello, si es necesario, habrá que hacer una conversión de unidades.

Donde:

1 W = vatio.

2 Kcal/h = kilocalorías por hora.

3 BTU = British Termal Unit (es una unidad inglesa de energía).

Una vez elegido el aparato que mejor se ajuste a las necesidades, el manual de este es el documento adecuado para ampliar la información en cualquier aspecto que pueda interesar.

Aplicación práctica

Se dispone a instalar un equipo de aire acondicionado para una sala que necesita de un equipo de unas tres mil frigorías (3.000 frig). El cliente ha consultado catálogos de distintas marcas y duda entre dos de ellas, ya que ambas gozan de buen prestigio en el mercado y el precio es prácticamente el mismo.

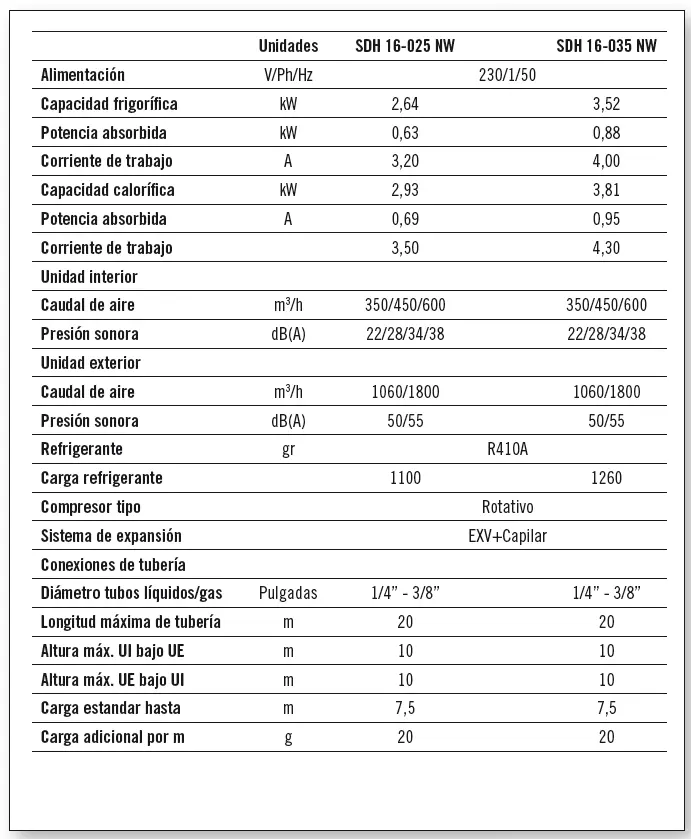

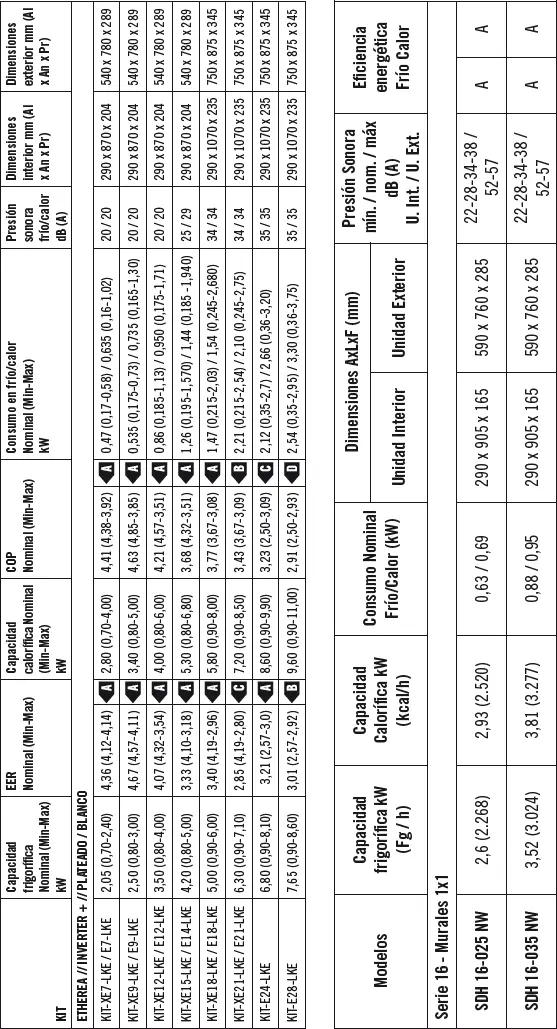

Aquí tiene las fichas técnicas de los equipos a comparar:

Nota: El COP (coefficient of performance) es una medida de rendimiento que relaciona la potencia nominal que produce en forma de calor y la potencia eléctrica nominal consumida.

Debe saber que: 1.000 W = 860 frig.

SOLUCIÓN

Del primer catálogo, se fija en el modelo KIT-XE12-LKE y, del segundo, en el SDH 16-035NW, ya que ambos se ajustan a las necesidades concretas para climatizar el lugar en cuestión (hay que pasar las 3.000 frig a kW, con lo que se sabe que se necesitan entorno a 3.500 W = 3,5 kW).

Ambos son de eficiencia energética “A” para calor y frío. Es posible fijarse también en la presión sonora y dimensiones, pero el principal parámetro a comparar es el COP (coefficient of performance).

La primera tabla lo proporciona directamente: 4,21.

La segunda no lo proporciona, pero se puede calcular fácilmente de la siguiente manera:

Se escogería el aparato con mayor COP o, lo que es lo mismo, el de mayor rendimiento.

Manuales

Los manuales se dividen en dos:

1 Manual de instalación.

2 Manual del usuario.

En principio, se diferencian por la persona que se dirigen, como su nombre indica, instalador o usuario. Pero, a continuación, se van a diferenciar otros aspectos, con una breve descripción de la información que aporta cada uno de ellos.

Manual de instalación

En principio, suelen hacer referencia al uso adecuado y seguro. Presentan la siguiente información:

1 Condiciones extremas de funcionamiento.

2 Una declaración de conformidad, donde el fabricante declara que el aparato ha sido diseñado y construido conforme a la normativa vigente para obtener la marca CE.

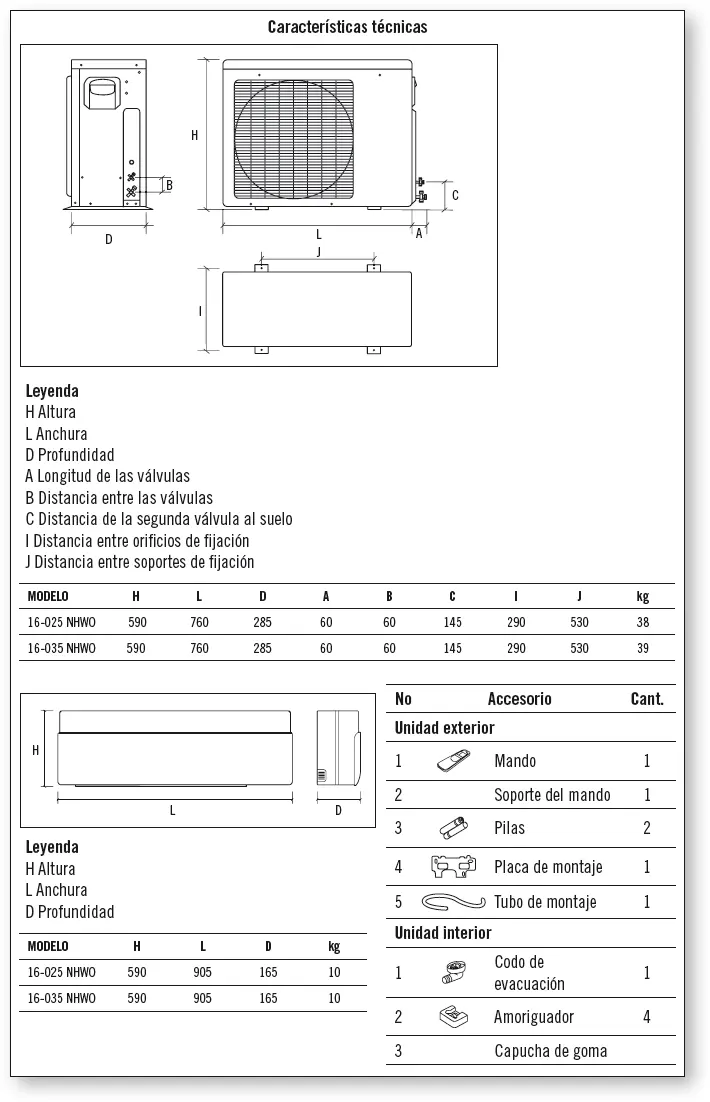

3 Descripción exhaustiva de los aparatos: dimensiones, peso, conexiones, conductos, accesorios, especificaciones técnicas (igual o más datos que la ficha técnica), etcétera.

1 Transporte y desembalaje.

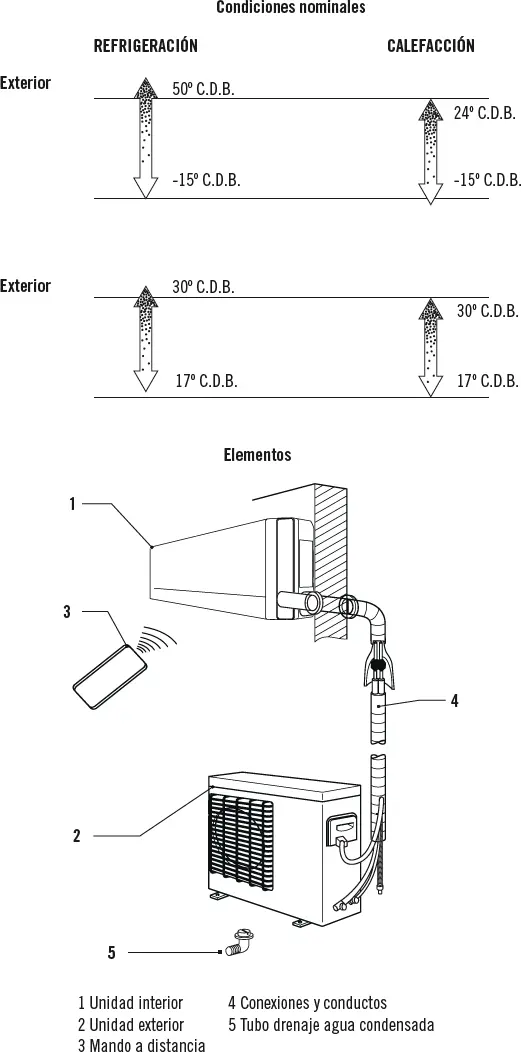

2 Instalación: apartado especialmente de interés para el instalador, ya que aquí figura el esquema de instalación y se describen los pasos a seguir en la instalación del equipo de una manera segura y que garantice el adecuado funcionamiento, dando los debidos consejos para sacar el máximo partido a la instalación.
