Si buscas con un poco de interés, en Internet encontrarás información muy valiosa que te ayudará en tu trabajo. En YouTube, tienes multitud de vídeos sobre mecanizado donde puedes ver máquinas trabajando.

He tenido la suerte de ponerme en contacto con importantes fabricantes de maquinaria y herramental durante el proceso de confección de este libro, los cuales, muy amablemente, me han aportado documentación e imágenes que he incluido, consiguiendo un libro didáctico y muy ilustrativo, además de moderno y actual. En las últimas páginas, tienes la información sobre estas empresas y, por supuesto, un agradecimiento a todas ellas. Es imposible incluir a todas, ya que son muchas las que se dedican a esta labor. En España tenemos la suerte de contar con muchos de los fabricantes de máquina herramienta más importantes a nivel mundial, la gran mayoría con una amplia trayectoria y que han sabido adaptarse a los nuevos tiempos y las nuevas tecnologías de forma exitosa.

Por último, antes de empezar, quiero decirte que todas las opiniones que expongo en este libro son personales. No represento a nadie ni vendo ningún producto. No soy comercial ni recibo gratificaciones por publicitar nada. No tengo patrocinadores, no vendo humo y no me gusta la gente que lo vende. Si hago menciones sobre determinadas máquinas, herramientas, utillajes, softwares, etc., es simplemente porque las conozco, las he utilizado y tengo una buena opinión sobre ellas.

¿Comenzamos?

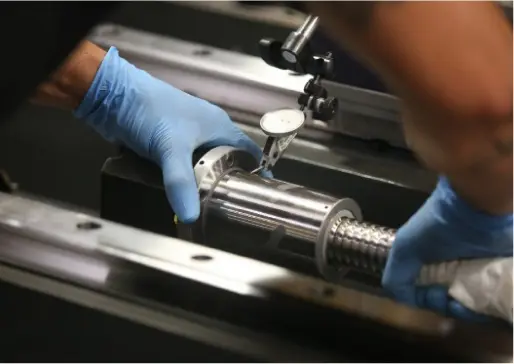

Imagen de Haas Automation Inc.

No podemos empezar este libro sin hablar sobre el dibujo técnico. En tu trabajo, tendrás que reparar piezas usadas; otras veces, tendrás una pieza de muestra y la tendrás que replicar, pero la mayor parte del tiempo te dedicarás a fabricar piezas a partir de un plano. Por esta razón, es muy importante que tengas unos buenos conocimientos sobre dibujo y sepas interpretar un plano sin problemas. Si no entiendes lo que pone en el plano, difícilmente podrás fabricar esa pieza.

En un plano se recoge toda la información acerca de la pieza que se vaya a fabricar. Aquí encontrarás toda la información necesaria para poder hacer tu trabajo. Hallarás las medidas de la pieza, las tolerancias dimensionales, la rugosidad, los tratamientos térmicos y superficiales…

El alzado, la planta, el perfil, las vistas de sección o las roturas son los dibujos que aparecen reflejados en un plano y donde se incluyen las medidas. Pero, para poder dibujar, también es necesario saber utilizar las herramientas de medición. Si tengo una pieza en mis manos y tengo que dibujar un plano para poder fabricarla, voy a necesitar croquizarla. Esto quiere decir que tengo que ir midiendo la pieza por partes e ir dibujándola. Al final, en un plano es tan importante el dibujo como las cotas. Si mi pieza no tiene cotas, es imposible fabricarla.

Hasta hace unos años, los planos se hacían a mano, con regla, escuadra y cartabón.

Comenzábamos dibujando en dos dimensiones. Esto quiere decir que dibujábamos las vistas del alzado o la planta.

Hoy día, esta práctica ya no se usa. Ahora disponemos de programas informáticos que nos ayudan a hacer este trabajo.

El dibujo por ordenador se denomina CAD.Seguro que te suena el programa AutoCAD. Creo que es uno de los programas de dibujo más conocidos, puesto que es utilizado en muchas profesiones.

La manera de dibujar ha cambiado mucho. Dibujamos en tres dimensiones y, gracias a ello, tenemos acceso a todas las caras de la pieza; la podemos girar, rotar, ver desde diferentes ángulos… Este dibujo tridimensional se llama SÓLIDO.Una vez que tenemos el sólido completamente definido, el programa puede generar automáticamente las vistas para hacer el plano.

Existen muchos softwares de diseño, cada cual con unas características distintas. Si nunca utilizaste ningún programa de este tipo, te aconsejo que busques algo de información por Internet sobre los distintos tipos que existen. Vas a encontrarte softwares gratuitos Open Source y otros que requieren de una licencia y que, en su mayoría, suelen tener un precio alto. Es verdad que los programas buenos presentan un precio elevado, pero hay que reconocer que la mayoría de ellos valen cada céntimo, puesto que son programas muy buenos, potentes y hacen muy fácil nuestro trabajo.

Yo he utilizado, durante varios años, un programa llamado SolidWorks y solo puedo hablar maravillas sobre él.

Es un programa exageradamente completo, que dispone de complementos que puedes ir instalando, en función del uso que necesites darle. Puedes hacer esquemas eléctricos, dibujar tuberías, diseñar moldes, chapa plegada, superficies, cálculos… Aunque, solamente con lo básico, ya vas a poder hacer casi cualquier cosa que te imagines.

Esta es una pieza real dibujada con SolidWorks. La idea es ir dibujando todas y cada una de las piezas que necesites.

Una vez que dibujamos varias piezas, podemos hacer un montaje en el que ensamblamos esas piezas y podemos crear nuestra máquina o mecanismo.

De esta forma, podemos comprobar, antes de la fabricación, si nuestras piezas van a encajar bien y si, a la hora de la verdad, todo funcionará correctamente. Puedes hacer simulaciones de movimientos y detectar posibles fallos en el diseño.

Cuando todo está correcto, se realizan los planos de fabricación, donde tenemos las vistas y medidas de todas las piezas.

Gracias a los diseños y a los planos, podemos fabricar todas las piezas que queramos, según las medidas.

Y, como resultado final, tenemos nuestra máquina perfectamente ensamblada y operativa, sin contratiempos y sin tener que hacer modificaciones de última hora.

No hay nada más gratificante, después de tanto esfuerzo, que la sensación de un trabajo bien hecho.

Hoy día, tienes en Internet multitud de páginas web donde descargar archivos CADde una gran variedad de piezas.

Los propios fabricantes, tanto de máquinas como de herramientas, accesorios, mecanismos, sistemas neumáticos e hidráulicos, componentes eléctricos, etc. son los primeros que ofrecen los archivos CADde sus productos, para que el diseñador pueda incorporarlos en sus proyectos y, de esta forma, facilitar su labor.
