En AutoCAD, como en la mayoría de programas del entorno Windows, es posible transferir la mayor parte de la información de un dibujo a otro. Para ello, es necesario cortar o copiar los objetos que se van a transferir en el Portapapeles usando las diferentes opciones de corte y copia que ofrece el programa, y después pegarlos en el documento de destino. Las opciones básicas Cortar, Copiar y Pegar se encuentran en el grupo de herramientas Portapapeles y también pueden activarse insertando las órdenes adecuadas en la línea de comandos. Además de las opciones clásicas que acabamos de mencionar, AutoCAD ofrece otras funciones más concretas de copiado y pegado, como Copiar con punto base, Pegar como bloque, Pegar como hipervínculo, etc.

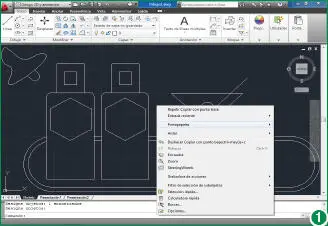

1En esta sencilla lección, aprenderemos a copiar un objeto del dibujo actual en un nuevo documento usando el comando Copiar con punto base. Para empezar, haga clic con el botón derecho del ratón en el centro del dibujo y, en el menú contextual, pulse sobre el comando Portapapeles. (1)

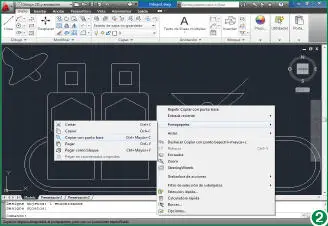

2Seguidamente, en el submenú que contiene este comando, haga clic sobre la opción Copiar con punto base. (2)

La función Copiar con punto basese complementa con el comando Pegar en coordenadas originales, incluido en la opción Pegar.

También podemos activar este comando insertando la orden c opiarbase + Retornoen la línea de comandos o pulsando la combinación de teclas Ctrl. + Mayúsculas + C.

3A continuación debemos indicar el punto del dibujo que se utilizará como coordenada para pegar los elementos del dibujo actual que copiaremos en el Portapapeles. En la línea de comandos, escriba las coordenadas 1748,1109y pulse Retorno.

4El siguiente paso consiste en seleccionar los objetos que vamos a pegar en el nuevo documento. En este caso, vamos a copiar y pegar la botella de la derecha. Haga clic sobre cada una de las líneas que forman este elemento en el plano y, para dar por concluida la selección, pulse la tecla Retorno.

5El objeto se ha copiado en el Portapapeles, junto al punto base especificado. Ahora abriremos un nuevo documento y pegaremos en él dicho objeto. Para ello, haga clic en el comando Nuevode la Barra de herramientas de acceso rápido.

6En el cuadro de diálogo Seleccionar plantilla, pulse sobre el botón Abrirpara crear un nuevo documento en blanco sobre la plantilla predeterminada del programa.

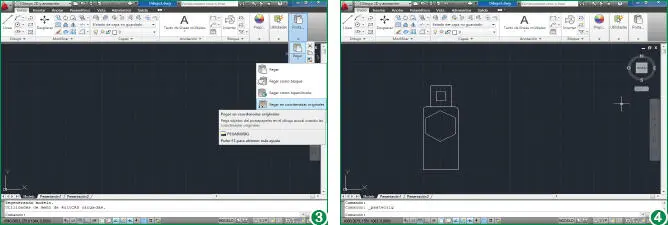

7Una vez creado el documento, pegaremos el objeto que acabamos de copiar. Despliegue el grupo de herramientas Portapapeles, pulse sobre la punta de flecha del comando Pegary elija la opción Pegar en coordenadas originales. (3)

La opción Pegar en coordenadas originalestambién puede ejecutarse desde el menú contextual del dibujo, dentro del comando Portapapeles.

8El objeto se ha copiado en las coordenadas del dibujo original, respetando el punto base especificado. (4)No queremos terminar sin mostrarle otra de las opciones de pegado especiales que presenta AutoCAD. Se trata de la opción Pegado especial, que permite pegar como imagen los elementos copiados. Aprovechando que el dibujo de la botella todavía se encuentra en el Portapapeles, por ser el último que hemos copiado, despliegue el grupo de herramientas Portapapeles, pulse sobre el comando Pegary elija esta vez la opción Pegado especial.

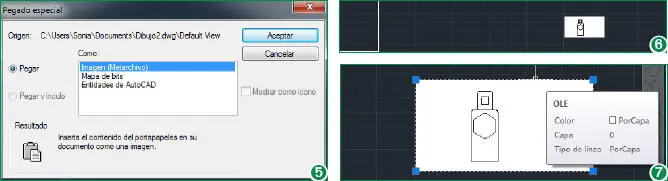

9A continuación, se abre el cuadro de diálogo Pegado especial, en el cual debemos seleccionar el formato de archivo que deseamos utilizar. En este caso, mantenga la opción Imagen (Metarchivo)y pulse el botón Aceptar. (5)

10Seguidamente, el programa nos solicita las coordenadas en las cuales debe pegar la imagen. En este caso, escriba en la línea de comandos los valores 3256,601y pulse Retorno.

11La imagen se inserta en tamaño reducido en el punto indicado. (6)Para comprobar mejor su contenido aumentaremos sus dimensiones. Haga clic sobre la imagen insertada y, cuando aparezcan los tiradores, pulse sobre una de sus esquinas y arrastre hasta conseguir un tamaño medio. (7)Haga clic para fijar el nuevo tamaño y pulse la tecla Escapepara eliminar la selección del objeto.

El formato metarchivo de Windows (imagen) contiene información de vector de pantalla, por los que los archivos impresos o con cambio de escala no pierden resolución. El uso de este formato está especialmente indicado para pegar objetos en aplicaciones del entorno Windows que trabajan con archivos .WMF.

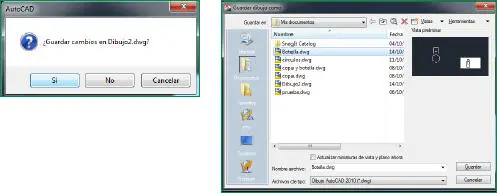

12En estos momentos podría utilizar esta imagen en cualquier otro programa de dibujo y retocarlo. En este caso, guardaremos el nuevo dibujo y lo cerraremos para volver así a nuestro dibujo original. Pulse sobre el botón de aspa del área de trabajo y, en el cuadro de diálogo que aparece, pulse en Sípara almacenar los cambios. (8)

Los metarchivos pegados en AutoCAD tienen mayor resolución que las imágenes de mapas de bits (archivos BMP), pero no son tan fáciles de manipular como los objetos de AutoCAD. Las imágenes de mapas de bits son imágenes ráster formadas por un patrón de píxeles, y normalmente son las que usan las aplicaciones de dibujo.

13En el cuadro de diálogo Guardar dibujo como, escriba como nombre la palabra botellay pulse el botón Guardar. (9)

Si lo prefiere puede guardar el documento antes de cerrarlo. Para ello, ya sabe que dispone de los comandos de la Barra de herramientas de acceso rápidoy de la opción Guardar comodel menú de la aplicación.

Como cualquier otra herramienta de modificación, el comando Simetríapuede ejecutarse directamente sobre la zona gráfica, pulsando en los puntos en que deben situarse los dos extremos del eje de simetría.

La herramienta de modificación Simetría permite reflejar objetos respecto a un eje, denominado eje de simetría, que no aparece en el dibujo al finalizar el proceso de copia. Para definir esta línea imaginaria, el programa solicita dos puntos, uno de origen y uno final. Para obtener los resultados deseados es importante que tengamos clara la situación del eje de simetría; esto sólo se consigue con mucha práctica, pero verá cómo, una vez habituado a utilizar el comando Simetría, ahorrará tiempo y esfuerzo cuando tenga que trazar formas que contengan simetrías como símbolos gráficos, edificios, etc.
