Otro método más para detectar errores es revisar el valor de ciertos datos, como los clusters de error que tienen muchas funciones a la entrada y salida; para esto, hay VI especializados en la paleta Programming > Dialog & User Interface .

Los cluster de error son un dato especial. Se componen de tres parámetros:

• Un booleano que indica si hay error o no.

• Un número identificativo del error.

• Un string que contiene una descripción del error.

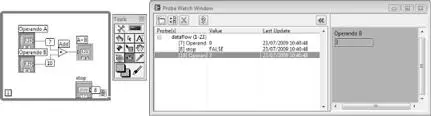

Figura 1-38. Creación de tres probes y ventana Watch.

Existe una herramienta que amplía la información sobre el error. Puede accederse directamente a ella desde el indicador del cluster presionando con el botón derecho sobre él y eligiendo Explain Error . También se puede ir a Help > Explain Error . En la sección 11.2 se ampliará la información sobre el control de errores en tiempo de ejecución.

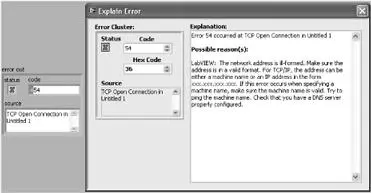

Figura 1-39. Información del error detectado.

1.8. Otras herramientas

1.8.1. Snippet

Desde la versión 2009 se pueden hacer capturas de pantalla de tipo snippet . Para hacer una hay que seleccionar una porción de código e ir a Edit > Create VI Snippet from Selection .

Esta herramienta generará una imagen en formato PNG del código seleccionado, pero además es capaz de embeber el propio código en el fichero de la imagen, de tal forma que, al arrastrarse esa imagen al Diagrama de Bloques de un VI, lo que se copiará no será una imagen, sino el propio código.

Esta herramienta es especialmente útil para intercambiar código en foros a través de internet, pero también puede utilizarse para generar una colección particular de trozos de código que sean muy frecuentes.

1.8.2. Opciones

Se puede acceder a las opciones de configuración de LabVIEW a través de Tools > Options . Esta ventana permite modificar muchos parámetros del programa, como:

• Front Panel : varias opciones relacionadas con el Panel Frontal y los controles.

• Block Diagram : manejo automático de errores y otras ayudas al programador.

• Controls/Functions Palettes : formas de presentar las paletas de controles y funciones.

• Environment : opciones de configuración misceláneas.

• Search : habilitar y priorizar lugares donde realizar búsquedas.

• Paths : las rutas del directorio de instalación de LabVIEW, el directorio temporal, librerías, etc.

• Printing : opciones a la hora de imprimir.

• Source Control : selección del servidor de versiones y configuración.

• Menu Shortcuts : modifica y crea atajos de teclado para las opciones de los menús.

• Revision History : permite guardar información cada vez que se guarda un VI.

• Security : permite restringir el acceso a LabVIEW.

• Shared Variable Engine : ordenadores que ofrecen servicios para manejar variables compartidas.

• VI Server : configuración del acceso a VI Server.

• Web Server: configuración del servidor web que incorpora LabVIEW.

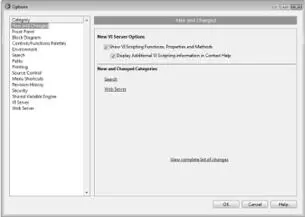

Figura 1-40. Ventana de opciones que presenta LabVIEW 2010.

Además de estas opciones, también pueden realizarse más cambios, algunos de ellos no documentados, en el fichero LabVIEW.ini del directorio de instalación de LabVIEW o en el fichero *.ini asociado a los ejecutables creados con LabVIEW (en Linux es el fichero .labviewrc).

1.8.3. Jerarquía

Cuando se usan unos VI dentro de otros, se va creando una jerarquía de VI. En View > VI Hierarchy se puede abrir una herramienta para ver la estructura jerárquica de un programa (ver el ejemplo de la Figura 1-41).

Además de ver la estructura de un proyecto de forma gráfica, también puede ser de utilidad en grandes proyectos para buscar VI.

Una buena jerarquía es la que está organizada por niveles bien definidos: los VI de un nivel se apoyan en los del nivel inmediatamente inferior y no hay ‘saltos de niveles’.

Figura 1-41. Jerarquía de un VI.

Además de la ventana de jerarquía, también se puede acceder a los VI relacionados (por ejemplo, VI padres o subVI) con el que está activo en View > Browse Relationship .

1.8.4. Ventana de navegación

La ventana de navegación es otra ventana flotante que permite ver toda la ventana activa de LabVIEW mediante un zoom automático. Se puede acceder a ella desde View > Navigation Window y puede ser útil cuando el Diagrama de Bloques tiene un tamaño superior a la pantalla (aunque esto es algo que se debe evitar haciendo el programa más modular mediante el empleo de subVI).

1.8.5. Compilación masiva

La compilación masiva es un método que se usa al actualizar la versión de LabVIEW o para recompilar un proyecto con una nueva versión de LabVIEW.

Su función básicamente es abrir todos los VI de un directorio, relinkar y recompilar todos los VI y subVI que contiene. Se puede acceder a esta herramienta en Tools > Advanced > Mass Compile .

1.8.6. Búsqueda y comparación

En el menú Edit > Find and Replace (CTRL+F) se encuentra una herramienta que permite buscar tanto texto como objetos en los VI cargados en memoria. Los objetos a buscar pueden ser VI, funciones, breakpoints , terminales, etc. En la ventana de resultados se pueden sustituir todas las instancias del objeto buscado por otra función.

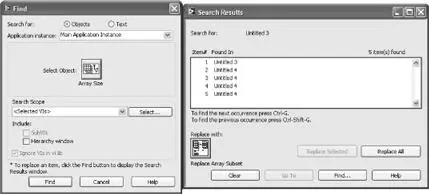

Figura 1-42. Utilidad de búsqueda y reemplazo.

LabVIEW también dispone de otra utilidad en el menú Tools > Compare destinada a mostrar las diferencias entre dos VI, tanto en su código, su aspecto, jerarquía u otras propiedades. Con estas herramientas simplemente hay que elegir dos VI y su resultado será una ventana en la que se muestran las diferencias, al hacer doble clic sobre una se mostrarán los VI con una marca en la diferencia.

1.8.7. Seguridad

Las opciones de seguridad en Tools > Security permiten controlar el acceso y permisos a algunos recursos, como a VI Server ( Tools > Options > VI Server: Browser Access o Proyecto > My Computer > Properties > VI Server: User Access ). El sistema es parecido al de cuentas de usuario, grupos y dominios de los sistemas Windows.

Para que un usuario se registre como tal, debe dirigirse a Tools > Security > Login ; además, se puede activar la opción Tools > Options > Security > Show the login prompt at LabVIEW startup time para hacer que se pida un usuario cada vez que se inicie LabVIEW.
