Электрическая схемапредназначена для блокировки режимов работы визирного устройства при неправильной установке сеток, а также для подсвета сеток. В схеме имеется регулировка яркости подсвета сеток.

Система проектирования прицельных сетокимеет шесть сеток, обеспечивающих возможность ведения стрельбы по воздушным и наземным целям.

Рис . 3 . 3 .Прицельная сетка в режиме ВИЗИР

Одна из сеток выполнена в виде перекрестия, которое наблюдается в окуляре при работе визирного устройства в режиме ВИЗИР независимо от кратности увеличения (рис. 3.3). Эта сетка используется для сопровождения воздушной цели по β и ε при работе ЗСУ во втором режиме.

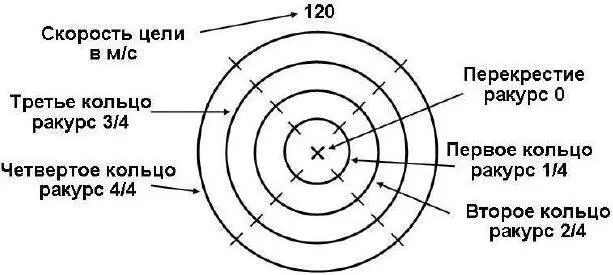

Четыре прицельные ракурсные сетки предназначены для выбора упреждений в режиме ДУБЛЕР при стрельбе по воздушной цели без РПК в четвертом режиме (рис. 3.4).

Рис . 3 . 4 .Ракурсная сетка

Эти ракурсные сетки рассчитаны для четырех скоростей цели – 60, 120, 220 и 300 м/с при средней дальности 1000 м и угле места 7-50.

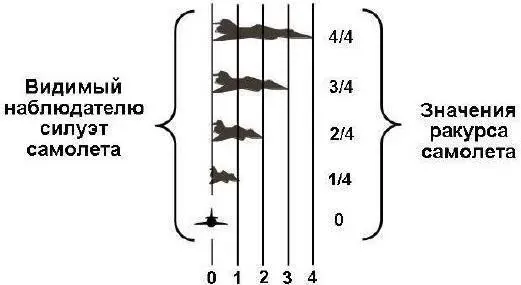

Ракурсомназывается отношение длины фюзеляжа самолета (вертолета), видимая наблюдателю, к его истинной длине (рис. 3.5). Ракурс выражается дробью – 0, 1/4, 2/4, 3/4, 4/4.

Рис . 3 . 5 .Понятие ракурса самолета

Ракурсные сетки наблюдаются в поле зрения окуляра только при работе визирного устройства в режиме ДУБЛЕР и двукратном увеличении.

Порядок выбора упреждений при стрельбе для различных ракурсов воздушной цели показан на рис. 3.6.

Рис . 3 . 6 .Порядок выбора точки прицеливания

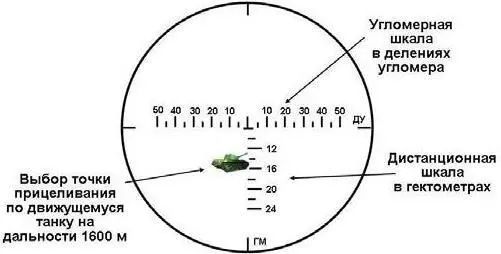

Шестая сетка – дистанционная, используется для наведения АЗП-23 при стрельбе по наземным целям в пятом режиме (рис. 3.7). Наблюдается при работе визирного устройства в режиме ДУБЛЕР только при шестикратном увеличении.

Рис . 3 . 7 .Дистанционная сетка

Подсветка сеток осуществляется специальной лампочкой.

Командирский прибор наведения (КПН)предназначен для визирования воздушных целей и полуавтоматического наведения антенны РЛС на цель.

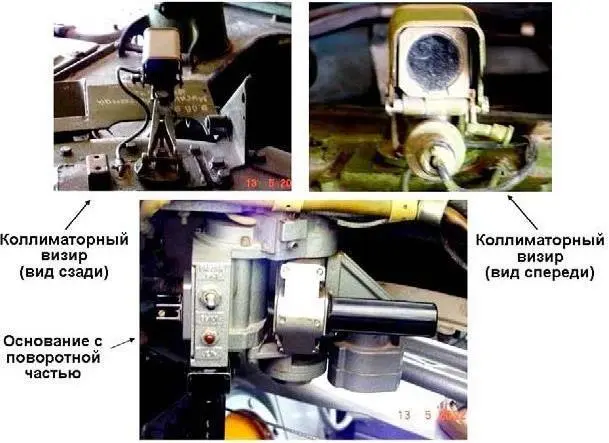

В состав КПНвходят коллиматорный визир, основание с поворотным механизмом и поворотная часть (рис. 3.8).

Рис . 3 . 8 .Командирский прибор наведения

КПН обеспечивает визирование цели в пределах от – 5° до +30° по вертикали и ± 20° по горизонтали, а при уходе цели из поля зрения по горизонтали – возможность управления башней для наведения КПН на цель.

Основание установлено в командирской башенке, слева к нему крепится ручка с органами управления КПН: тумблером РАБОТА и кнопками ЦЕЛЬ и БАШНЯ.

Через центр основания проходит поворотная часть, на верхней части которой закреплен коллиматорный визир, а в нижней части установлена рукоятка управления КПН. При повороте этой рукоятки по горизонтали и вертикали, изменяется угол горизонтального и вертикального наведения коллиматорного визира.

Рукоятка управления имеет два положения: рабочее и походное. Для перевода ее в рабочее положение надо нажать кнопку механического стопора (в нижней части поворотного механизма) и повернуть рукоятку на 90° на себя.

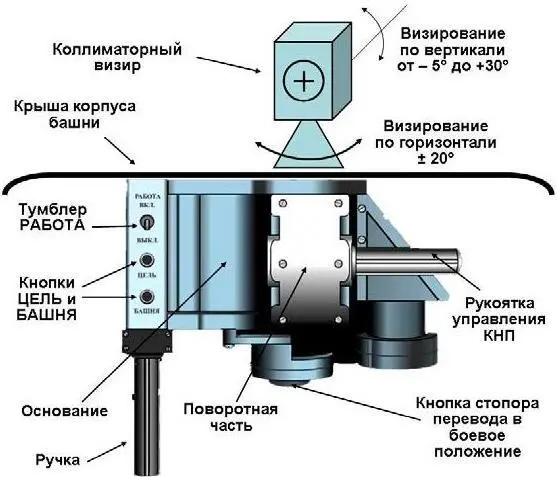

Схема командирского прибора наведения и органы управления показаны на рис. 3.9.

Рис . 3 . 9 .Общая схема командирского прибора наведения

Для включенияКПН следует установить тумблер РАБОТА в положение ВКЛ. и одновременно нажать кнопки БАШНЯ и ЦЕЛЬ, при этом должна загореться лампа ЦУ на пульте оператора поиска–наводчика.
