С четчи к о ст а т ка п а тр онов предназначен для отсчета количества патронов, оставшихся в патронной коробке.

Д в иг а тель на с о с а систе мы о хл ажд е н ия ст во л ов обеспечивает работу насоса, подающего охлаждающую жидкость в систему охлаждения.

С исте ма п одж иг а г а з ово з д уш но й с м еси воспламеняет газовоздушную смесь, образующуюся при стрельбе.

В электрической схеме предусмотрены следующие бл ок ир овк и: а) запрещающие стрельбу:

– при углах возвышения стволов ниже значения, установленного переключателем ОГРАНИЧЕНИЕ УГЛОВ на пульте командира (от 0 до 40°), при ведении огня вблизи своих войск, в лесу, перед препятствием;

– при открытом люке механика-водителя;

– при отключенной системе охлаждения стволов;

– при нахождении цели вне зоны поражения, определяемой СРП;

б) исключающие включение силовых приводов наведения:

– при стопорении вращающейся и качающейся части АЗП-23 по-походному;

– при открытом люке механика-водителя;

– при открытой дверке звеньесброрника (где находится).

Для стрельбы при выходе какой-либо из блокировок из строя имеется режим АВАРИЙНАЯ СТРЕЛЬБА, включающийся тумблером на пульте командира.

Визирное устройство Б-7предназначено для обеспечения стрельбы ЗСУ-23-4 и наблюдения за ее результатами (рис. 3.1).

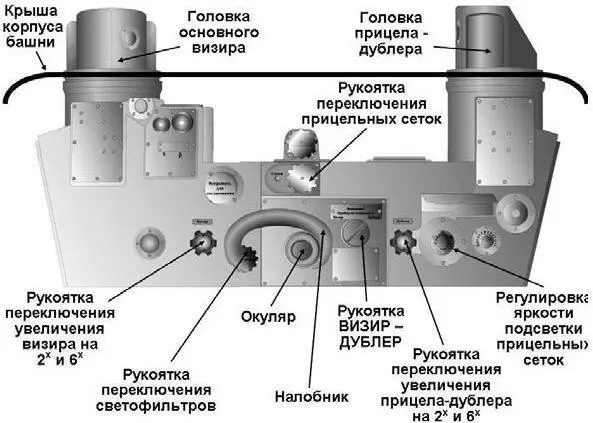

Рис . 3 . 1 .Визирное устройство

Составвизирного устройства:

– основной визир (левая часть);

– прицел-дублер (правая часть);

– окуляр;

– система проектирования прицельных сеток.

Основной визирслужит для наблюдения за воздушной обстановкой при стрельбе с РПК, а также для измерения угловых координат цели β и ε при работе ЗСУ во втором режиме. Головка основного визира кинематически связана с антенной РЛС и постоянно находится в согласованном положении с ней.

Прицел-дублерслужит для наведения пушки на цель при стрельбе по воздушным и наземным целям без РПК при работе ЗСУ в четвертом и пятом режимах. Головка прицела-дублера имеет кинематическую связь с АЗП-23 и всегда с ней согласована.

Основные характеристики визирного устройства:

– визирование по азимуту (только для основного визира)

– без ограничения;

– визирование в вертикальной плоскости – от -15° до +87°;

– увеличение – 2 хи 6 х;

– поле зрения визирного устройствах:

– 11° 30′ (при увеличении 6 );

– 36° (при увеличении 2 х);

– поле зрения окуляра – 63°;

– масса визирного устройства – 77 кг.

Визирное устройство размещенов башне ЗСУ перед рабочим местом оператора поиска-наводчика, а головки основного визира и прицела-дублера – на крыше корпуса башни.

Визирное устройство представляет собой совокупностьоптической, кинематической и электрической схем (рис. 3.2).

Рис . 3 . 2 .Общая схема визирного устройства

Оптическая схемапредназначена для передачи изображения воздушной и наземной обстановки от головок основного визира и прицела-дублера в окуляр и представляет собой систему линз, призм и объективов. В системе имеется два светофильтра (нейтральный и оранжевый), которые выбираются по желанию оператора поиска-наводчика в зависимости от освещенности. На изображение, наблюдаемое в окуляре, накладывается одна из шести прицельных сеток.

Кинематическая схемаобеспечивает вращение головки основного визира по β и ε согласованно с антенной РЛС, а головки прицела дублера – согласованно с АЗП-23 по ε. Кроме того, в кинематическую схему входят следующие механизмы: – переключения с основного визира на прицел-дублер; – смены прицельных сеток; – смены светофильтров; – смены кратности увеличения.
