Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

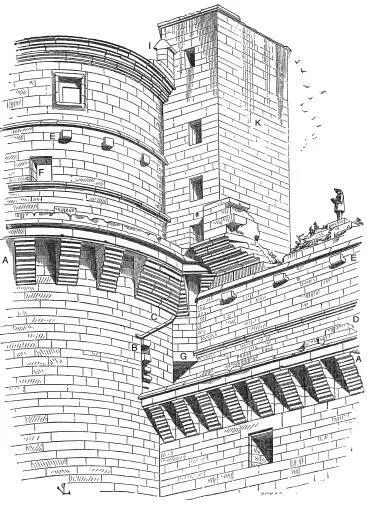

Рис. 69. Часть замка Пьерфон (современный вид): А — машикули; В — остатки парапета; С – карниз (фасонный край) крыши; D — крытый переход; Е — консоли крыши; F — отверстия в стене; G — двери; Н — верхний этаж; I — верхняя парапетная стенка; К — сторожевая башня с лестницей

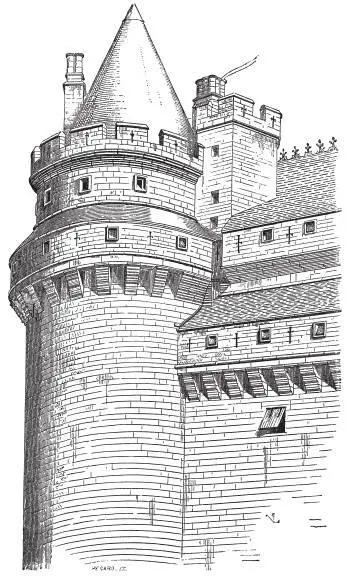

Рис. 70. Часть замка Пьерфон с реставрированными укреплениями

Однако на данном примере мы показали самую сильную систему защиты стен и башен, которая была возможна в те времена. Многие замки и города имели гораздо менее сложную систему и ограничивались только парапетными стенками, машикулями, лишь слегка нависающими над стеной, да узким крытым переходом. Таковы стены города Авиньон, которые сохранились лучше всех других на территории Франции. Но с точки зрения их оборонной эффективности они представляются довольно слабыми по сравнению с другими крепостями, сооруженными одновременно с ними. По итальянской моде того времени стены Авиньона имеют башни, которые, за некоторым исключением, были квадратной формы [60].

Во Франции круглые башни справедливо считались более сильными, чем квадратные, ибо, как мы уже отмечали, вражеские воины, занятые разрушением основания круглой башни, подвергались обстрелу с соседних куртин, откуда они были хорошо видны. Напротив, оказавшись у основания квадратной башни О, враг становился невидимым с тех участков стен, которые прилегали к башне (рис. 71). Не давая защитникам возможности высунуть нос из-за парапетной стенки и разрушив машикули, находящиеся у него над головой, он мог спокойно рыть подкоп, не опасаясь стрел и метательных снарядов осажденных.

Рис. 71. План квадратной башни

В нарушение всех законов фортификации XIII и XIV веков, квадратные башни Авиньона были открыты изнутри (рис. 72) и потому не могли продолжать сопротивление после того, как враг проникал в город. Укрепления Авиньона представляют собой простую стену, какую обычно ставили на внешней линии фортификационных сооружений в тех городах, где имелось две таких линии. Стены Авиньона не имеют фортов, которые, в случае прорыва врага, превращались в отдельные крепости, способные долго обороняться. На всем своем протяжении они не имеют даже машикулей и только с южной стороны снабжены простой парапетной стенкой с бойницами, в которой не было никаких приспособлений для крепления деревянных хорд.

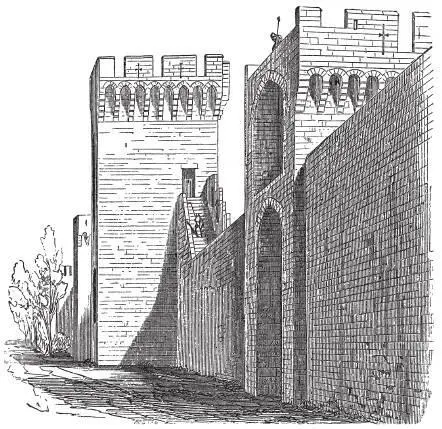

Рис. 72. Часть крепостной стены Авиньона с внутренней стороны

Высота этих стен не везде достигала того минимума, который необходим, чтобы уберечься от приставных лестниц. Тем не менее укрепления Авиньона отличаются определенной грандиозностью замысла, единством всех своих частей, а это доказывает, что к тому времени искусство фортификации достигло уже своего расцвета, что эксперименты в области оборонных сооружений уступили место системе сложившихся методов, что строители опирались на опыт и длительную практику. Прежде чем завершить описание укреплений Авиньона, мы хотим привести примеры системы фланговых укреплений, принятых в этом городе. На рис. 73 изображен первый этаж одной из его башен. По лестнице Е, закрывавшейся дверью, можно было подняться на второй этаж, из которого две двери вели на парапеты прилегающих к башне стен G, Н (рис. 74).

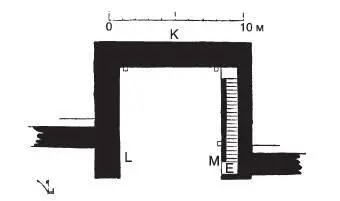

Рис. 73. План первого этажа одной из башен Авиньона

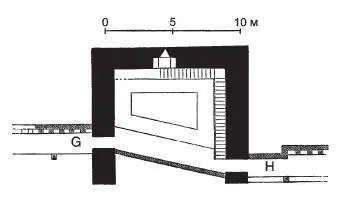

Рис. 74. План второго этажа: Е — лестница, ведущая на прилегающие участки куртин; G и Н, К — место, где удобнее всего проделать брешь; L, М — внутренние стены башни

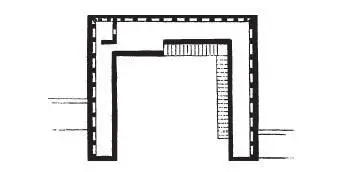

Рис. 75. План верхнего этажа с переходом и парапетной стенкой с зубцами и бойницами
