Подняв деревянный мост, убиравшийся на время осады, замок мог полностью прервать сообщение с внешним миром, но в городах въездные ворота защищались только палисадами или барбиканами, и, взяв их, враг входил в город, не штурмуя стен и башен. И только в начале XIV века к мостам, которые были перекинуты через ров и вели к городским воротам, стали добавлять деревянные подъемные мостики, соединенные с палисадом (рис. 60) или с каменным передовым (предмостным) укреплением (рис. 61) [57].

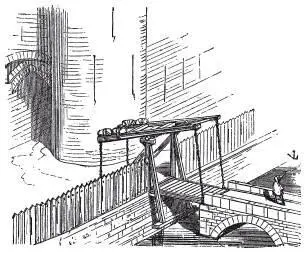

Рис. 60. Подъемный мост

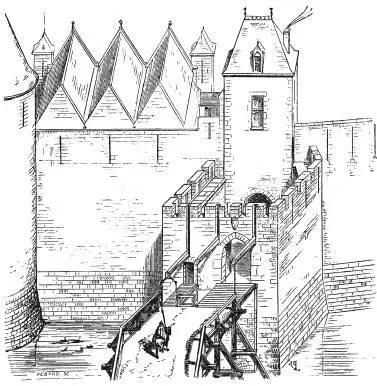

Рис. 61. Въезд в замок Монтаржи

Через некоторое время, а именно ближе к середине XIV века, подъемные мосты стали соединяться уже непосредственно с воротами, как видно на примере форта Венсен, а также других городов. Следует, однако, отметить, что во многих случаях даже в XIV и XV веках подъемные мосты просто присоединялись к передовым укреплениям. Средневековые подъемные мосты сооружались в основном точно так же, как и современные, иными словами, мост состоял из деревянной платформы, поворачивавшейся вокруг своей оси, и поднимался или опускался с помощью двух цепей, рычагов и противовеса. Будучи поднятым, мост закрывал (как и в наше время) арку ворот.

Однако в XII, XIII и XIV веках использовались и другие виды подъемных дверей. Среди них отметим тапеку , применявшуюся для потайных дверей башен или потерн (галерей). Дверь этого типа прикреплялась к оси, установленной горизонтально в верхней ее части, и, когда человек выходил, тут же опускалась (рис. 62).

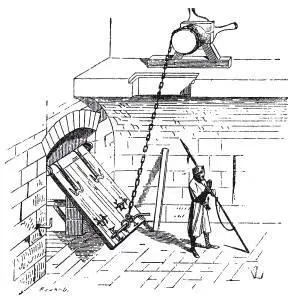

Рис. 62. Тапеку, или ставень, крепившийся в верхней части

Рис. 63. Ставень, поворачивавшийся вокруг оси, проходящей через его середину

Применялись также двери и ставни, которые поворачивались вокруг оси, проходящей через их центр (рис. 63), при этом одна половина служила для другой противовесом. В прекрасной рукописной «Хронике» Фруассара, хранящейся в Императорской библиотеке Франции [58], мы обнаружили виньетку, на которой изображен штурм укреплений города Обентени бургундским графом Геннегау. Вход в палисад снабжен именно такой дверью (рис. 64), которая защищена с боков двумя деревянными башнями. Позади видны городские ворота, сооруженные из камня, хотя в рукописи отмечается, что город Обентени «был окружен только палисадом». Защитники этих ворот изображены в тот момент, когда они собираются сбросить на штурмующих скамью, а также другие предметы мебели и глиняные горшки.

Мы убедились, что в XII и XIII веках верхние части башни и стен, по обычаю того времени, защищались деревянными хордами. Нет нужды говорить, что осаждающие прилагали все усилия, чтобы с помощью катапульт и других подобных орудий разбить эти хорды камнями или поджечь их посредством горючих метательных снарядов. И если стены были невысоки, а хорды не покрыты невыделанными шкурами и не обмазаны известкой или глиной, то от них не оставалось и следа. К середине XIII века была предпринята попытка сделать деревянные хорды менее уязвимыми для огня, установив их на каменные консоли. Именно на такие консоли опирались хорды городских ворот, башен и донжона города Куси (см. рис. 45). Но все равно стены и полы этих хорд легко воспламенялись. Во время войн XIV века, когда множество городов подверглось разрушениям и пожарам, деревянные хорды были почти повсюду заменены на постоянные сооружения из камня, которые обладали всеми достоинствами хорд, то есть давали возможность держать под обстрелом основания стен, но не имели их недостатков. Они не горели и не так легко разрушались метательными снарядами, они были постоянными, а не установленными только на случай войны, как их деревянные предшественники. Мы уже видели на примере Шато-Гайара, как Ричард I Львиное Сердце применил, опередив свое время, прекрасные огнестойкие машикули. Но чтобы предоставить защитникам широкий парапет и большой выступ на стене, который имел бы машикули большого размера, вскоре потребовалось усовершенствовать всю систему сооружений в верхней части стен и башен. К деревянным хордам на кирпичном парапете А (рис. 65) добавили выступающую над стеной галерею В, которая имела машикули в полу С и бойницы в стене D. Однако парапет часто делали еще шире, либо сооружая хорды с внутренней стороны стены Е, либо добавляя к каменному парапету деревянные навесы F, которые опирались на столбы G. Балки, на которых устанавливали брусья навеса, вставляли в отверстия на вершине стены, располагавшиеся через одинаковые промежутки. Подобные дополнительные укрепления устанавливались на тех стенах, которые считались слабыми и относительно легкодоступными для врага [59].
