Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

Рис. 64. Штурм ворот города Обентени воинами бургундского графа Геннегау (из рукописной хроники Фруассара)

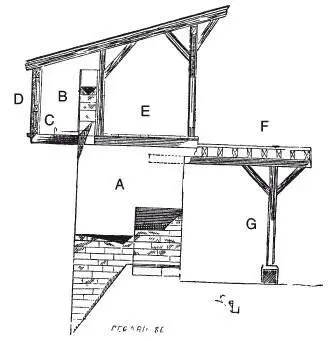

Рис. 65. План хорды: А — крытый переход на каменной стене; В — внешняя галерея из дерева; С – машикули; D — бойницы; Е — верхняя галерея; F — внутренняя галерея; G — поддерживающие ее столбы

Хорды имели то преимущество, что они сохраняли нетронутым парапет, а сгорая или разрушаясь, не повреждали другие средства обороны, которые были расположены позади них. Когда же вместо них стали сооружать каменные машикули, широких проходов и галерей, необходимых для успешной обороны, уже не осталось. Ниже мы приводим описание мер, применявшихся для обороны тех стен, которые должны были иметь сильную защиту (рис. 66).

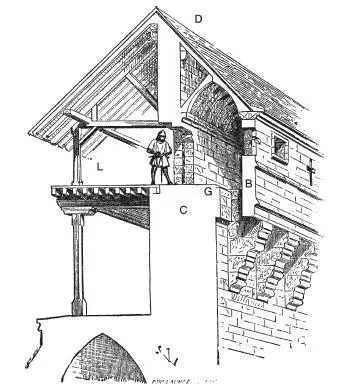

Рис. 66. Хорошо укрепленный участок стены в разрезе: В — парапетная стенка с бойницами и машикулями; С – стена с консолями; D — крыша; G — переход с позициями для лучников; L — деревянная галерея на внутренней стороне стены

Консоли укладывались уступами, выступавшими друг над другом, причем интервал от центра одной консоли до другой составлял от 76 см до 1 м 22 см (это был самый большой промежуток). Поверх них сооружался каменный парапет с отверстиями В, толщиной от 30 см до 40 см и высотой около двух метров. Для того чтобы уравновесить выступающие консоли, на куртине С сооружалась внутренняя стена, в которой на равном расстоянии друг от друга делались дверные проемы и квадратные отверстия. Эта стена была достаточно высокой, чтобы крыша имела нужный наклон. Позади стены С сооружали деревянные галереи L, которые заменяли собой галереи Е на деревянных хордах (рис. 65), по которым на парапетах доставляли метательные снаряды. По ним же перемещались люди, носившие их к машикулям, не мешая лучникам и другим воинам, стоявшим на позициях G (рис. 66). Башни венчали еще более сложные сооружения (рис. 67). Их машикули возвышались над стеной С и верхним этажом башни Н, в стене которого были проделаны амбразуры со ставнями или бойницами. Порой у основания крыши I создавалась еще одна открытая парапетная стенка. И если бы переход G попал в руки врага, поднявшегося сюда по лестнице или разрушившего парапет В с помощью передвижных башен, защитники башни все равно смогли бы, забаррикадировав дверь К, отбросить его назад (поскольку противник оказался бы заперт в галерее G, не имевшей других выходов, кроме этой двери), бросая на него с этажей Н и I камни, доски и разные метательные снаряды.

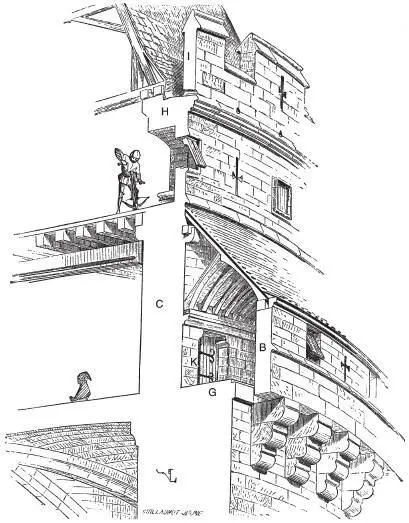

Рис. 67. Парапетные стенки и машикули башни: В — парапет; С — стена; G — переход с машикулями в полу; Н — верхний этаж; I — верхняя парапетная стенка; К — дверь

На виньетках рукописи Фруассара, хранящейся в Императорской библиотеке, которую мы уже цитировали, изображено множество башен с подобной системой укреплений. На многих из них видно, что среди укреплений сохранились и деревянные хорды А (рис. 68), которые сооружали на стенах, а каменные машикули – на башнях. На самом деле эти два вида укреплений долгое время использовались одновременно, поскольку сооружение деревянных хорд стоило гораздо дешевле, чем каменных машикулей.

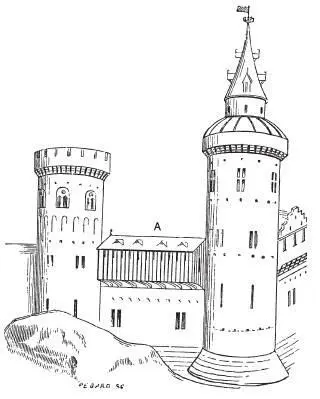

Рис. 68. Ньюкасл-апон-Тайн, рисунок из рукописи Фруассара: А — хорда

В замке Пьерфон, построенном в последние годы XIV века, до сих пор сохранились, в очень полном виде, оба этих типа укреплений. Мы приводим на рис. 69 современный вид угла, образованного северной стеной и северо-западной башней этого замка.

Мы видим, что машикули А прекрасно сохранились; зато от каменного парапета осталось только несколько камней В в том месте, где он соединялся со стеной башни. В точке С, там, где когда-то был крытый переход D, остался только фасонный край его крыши. В точках Е видны консоли, на которые опиралась эта крыша; в G – остатки двери, соединявшей парапет с лестницей, а в F – отверстия, через которые изнутри башни подавали метательные снаряды воинам, защищавшим парапет. Буквой Н обозначен этаж, имевший парапетную стенку, нависавшую над машикулями, буквой I – открытая парапетная стенка, шедшая от основания крыши; и, наконец, К – сторожевая башня, внутри которой проходила лестница. Обычно стены замка из-за недостатка места служили одновременно и внешними стенами зданий, построенных между башнями вдоль этой стены, так что по крытому переходу парапета можно было пройти еще и в комнаты, которые располагались под деревянной крышей L, изображенной на рис. 66. Мы приводим также на рис. 70 вид отреставрированных укреплений замка Пьерфон. На нем хорошо видно назначение всех элементов конструкций, которые мы только что описали.
