Роджер Чарльз Андерсон - Парусные корабли. История мореплавания и кораблестроения с древних времен до XIX века

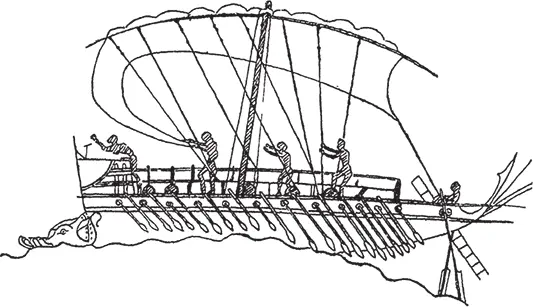

Рис. 14. Греческая бирема. Около 500 г. до н. э.

Пока все вроде бы хорошо. К сожалению, мы должны учесть не только биремы или двухуровневые суда, но также триремы, квадриремы, квинквиремы и так (если верить дошедшим до нас рассказам) до сорока уровней. Трудно сказать, как долго может продолжаться принцип одного ряда отверстий для весел над другим и одного человека на весло, но думается, что не слишком долго.

Мы видели, что биремы использовались в Финикии в 700 году до н. э. и, возможно, примерно в это же время появились в Греции. Фукидид утверждает, что коринфяне изобрели около 700 года до н. э. новый тип судна и они же первыми построили триремы – суда с тремя рядами весел, однако представляется, что речь идет о двух отдельных изобретениях. Утверждают, что триремы использовали в Египте около 600 года до н. э., и в любом случае они широко распространились по Восточному Средиземноморью до 500 года до н. э. На этих судах велись великие сражения между персами и жителями Пелопоннеса.

Очень многие пытались реконструировать греческую трирему на бумаге или даже создать полномасштабную модель. Одни попытки были очевидным абсурдом, другие – возможным, но маловероятным вариантом, третьи – возможным и вполне вероятным вариантом. Все недавние реконструкции едины в одном очень важном аспекте: верхний ряд весел работал с внешнего края длинной, прямой, нависающей конструкции, выступающей с борта судна. Они также согласны с тем, что второй ряд весел работал с верхнего края реального борта судна, а третий – через весельные порты, расположенные довольно низко. Гребцы среднего ряда сидели немного ближе к борту судна, чем гребцы верхнего ряда. Два верхних ряда располагались в точности так же, как было описано выше в четвертом возможном способе конструкции биремы. Гребцы самого нижнего ряда сидели прямо под гребцами самого верхнего ряда, и аутригер позволял их веслам не мешать остальным. Этот аутригер, в Средние века называемый апостисом, был характерной чертой средиземноморской галеры на протяжении двух тысячелетий, начиная с классического периода и до появления пара, иными словами, от Ксеркса до Наполеона.

Зная, как много произведений греческого искусства сохранилось до наших дней, удивительно, как мало дошло до нас изображений трирем. На самом деле мы можем быть уверены только в двух из них. Одно – это фрагмент скульптуры из Афинского акрополя (рис. 15). На нем показано только около 25 футов (7,6 м) средней части галеры, но это первоклассное свидетельство. Очень ясно виден верхний ряд весел. Не вполне понятно только одно – проходят они над или под верхней из четырех толстых горизонтальных полос. В любом случае две верхние полосы определенно представляют аутригер – апостис. Прямо под точками, где верхние весла пересекают верхнюю полосу апостиса, видно, как появляются весла третьего ряда над нижней из четырех горизонтальных полос. Между этими веслами из первого ряда показаны весла среднего ряда, выходящие из-под апостиса. Другие диагональные линии, не достигающие воды, должно быть, представляют опоры для апостиса, а две нижних горизонтальных полосы – вероятнее всего, вельсы – полосы утолщенной обшивки для усиления корпуса.

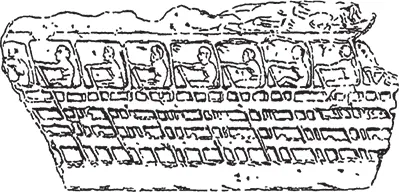

Рис. 15. Греческая трирема. Около 400 г. до н. э.

Рисунок неизвестного происхождения (рис. 16, с. 32) показывает нечто очень похожее, и представляется возможным, что он мог быть сделан с другого фрагмента той же скульптуры. В этом случае весла верхнего ряда явно проходят между двумя горизонтальными брусьями апостиса. Нижний ряд показан примерно так же, как в примере выше, но средний ряд несколько смещен. Возможно, резьба была повреждена, и художник не смог изобразить детали так точно, как хотел.

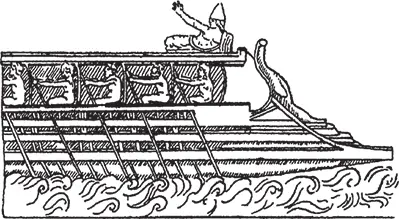

Рис. 16. Нос греческой триремы

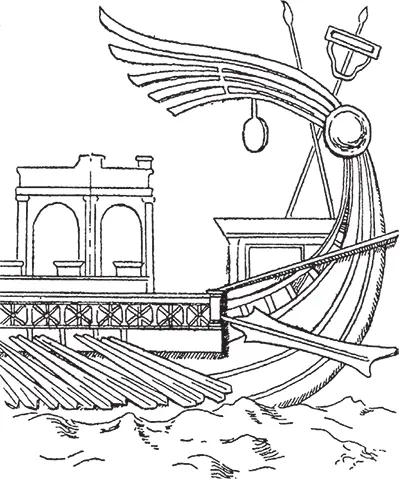

Рис. 17. Корма греческой галеры

На рисунке хорошо виден тяжелый таран. Такие же тараны изображены на некоторых монетах и т. д. С конструкцией кормы мы можем познакомиться на рис. 17, сделанном с другого резного изображения, где очень хорошо виден апостис и рулевое весло. Некоторые сооружения на палубе представляются крайне маловероятными, и, возможно, они не являются частью судна. Показанная на рис. 17 галера является не триремой, а биремой с веслами, расположенными парами на одном уровне, как упоминалось в третьем возможном методе расположения весел. Другой пример биремы такого типа присутствует на пьедестале статуи богини победы Ники Самофракийской в парижском Лувре (рис. 18). Это чрезвычайно важное свидетельство, поскольку показывает нам то, что доселе мы видели только в плоском изображении. Ясно показаны передние концы двух аутригеров, и на каждой стороне мы видим порты для первой пары весел. Они не в точности на одном уровне – носовой конец заднего порта частично совпадает с кормовым концом носового порта, – но они располагаются очень близко, и представляется вполне вероятным, что два гребца сидят рядом на одной скамье. В каждом порте видна уключина, на которую опирается весло. Торр в «Древних судах» утверждает: то, что мы назвали аутригерами, на самом деле кат-балки для якорей. Он ссылается на идею, что они – концы аутригеров, и заявляет, что «тому нет никаких свидетельств». Но ведь свидетельство совершенно простое: они выглядят как аутригеры, имеют весельные порты, которые и должны быть на аутригерах. Мистер Торр объясняет, что эти порты являются некими приспособлениями для крепления якорей. По нашему мнению, есть намного больше оснований утверждать, что этому нет никаких свидетельств.
