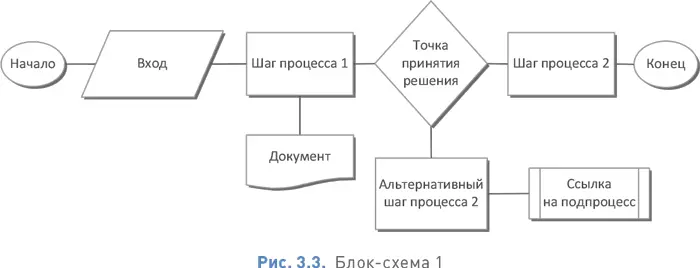

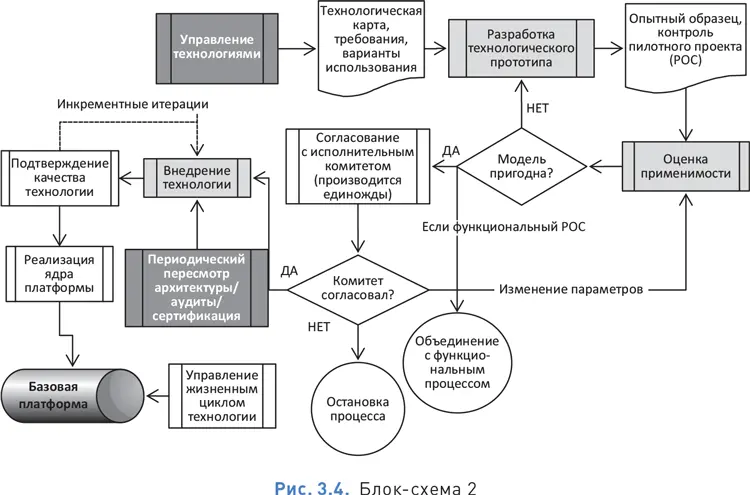

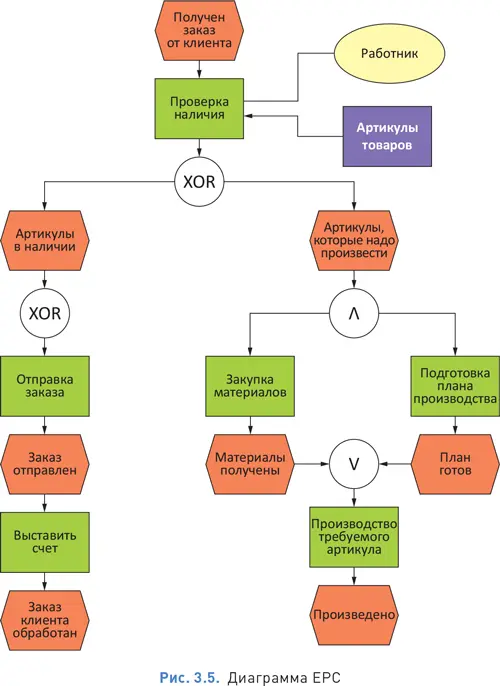

«Процессная цепочка, управляемая событиями» (EPC) может быть и очень простой, и очень сложной. В качестве «событий» в EPC рассматривается начало и завершение шагов процесса, называемых «функциями». Таким образом, процесс состоит из последовательностей «событие – функция – событие». Также в EPC широко используются логические операторы, называемые «правила». Основные правила «И», «ИЛИ», «исключающее ИЛИ» отображают решения, проверку условий, распараллеливание и схождение потоков. Простейшая EPC-модель состоит из этих элементов, соединенных стрелками.

• Нотация EPC была разработана в начале 1990-х годов профессором Университета земли Саар Августом-Вильгельмом Шеером (August-Wilhelm Scheer) как часть методологии ARIS.

• EPC может использоваться для моделирования, анализа и перепроектирования бизнес-процессов.

• Может использоваться в сочетании с вертикальными или горизонтальными дорожками.

• В основе лежит набор легко узнаваемых символов, может расширяться большим количеством дополнительных или специальных символов.

• Некоторые средства моделирования содержат фильтры, позволяющие ограничиться подмножеством нотации.

• Для моделирования сложных наборов процессов с многочисленными интерфейсами и несколькими уровнями детализации.

• Для детальной проработки процессов, идентифицированных на уровне корпоративного процессного фреймворка.

• Широко используется и хорошо воспринимается в Германии и в других европейских странах, особенно в транснациональных компаниях.

• Существенное присутствие в Министерстве обороны США и других крупных организациях.

• Правильно спроектированный EPC может читаться как последовательность предложений обычного языка.

• Может использоваться в качестве средства коллективной работы функциональными экспертами, не имеющими большого опыта моделирования.

• Можно расширять модели дорожками или дополнительными типами элементов, описывающими исполнителей, системы, информацию.

• Некоторые средства моделирования все лучше и лучше позволяют преобразовывать EPC в BPMN.

• Одна из самых мощных и универсальных нотаций в части описания ограничений процесса.

• Менее распространен в США по сравнению с BPMN и блок-схемами.

• Чтобы не делать ошибок, команда должна пройти обучение нотации.

• Нотация полноценно реализована только в программных продуктах семейства ARIS.

• www.ariscommunity.com.

Унифицированный язык моделирования (UML) – это стандартизованный набор нотаций и методов моделирования, главным образом предназначенных для описания требований к информационным системам. Хотя в основном UML используется для системного анализа и проектирования, некоторые организации применяют диаграммы действий [57] Activity diagram . – Прим. пер. из семейства UML, чтобы моделировать бизнес-процессы. UML поддерживает Object Management Group (OMG).

• Представляет собой набор из более чем десяти связанных друг с другом нотаций и методов моделирования.

• Способен описывать связи типа родительский-дочерний объекты и более сложные взаимосвязи.

• Набор символов разный в разных нотациях.

• SysML, подмножество UML, часто используют для описания систем и систем, состоящих из систем.

• Для документирования сценариев использования [58] Use case . – Прим. пер. .

• Для спецификации требований к информационным системам.

• Для проектирования работы системы на уровне ниже, чем уровень процесса, который моделируется другими средствами.

• Для описания и проектирования структур данных.

• Для описания низкоуровневых потоков работ.

• Широкое сообщество пользователей.

• Реализован в большинстве средств моделирования.
