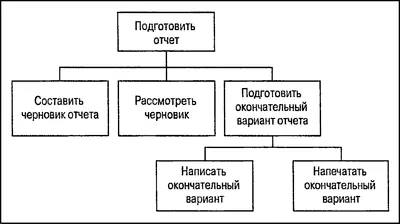

Рис. 3.4. Организационный формат структурной схемы работ

Формат структурированного документа (см. рис. 3.5) позволяет компактно расписать все работы структурной схемы с указанием всех задач более высоких уровней.

Для больших проектов целесообразно использовать оба формата структурной схемы работ.

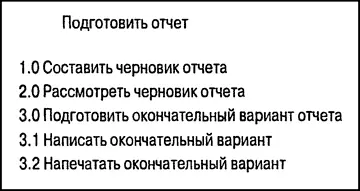

Рис. 3.5. Формат структурированного документа

Такой формат (например, см, рис. 3.6) больше подходит как черновик для вынесения на коллективное обсуждение методом мозгового штурма. Дадим пояснения.

• Надпись в центральном кружке означает весь проект.

• От центрального кружка идут линии к кружкам, означающим основные задачи.

• От основных задач ответвляются задачи следующих уровней детализации.

Рис. 3.6. Структурная схема работ в виде кружков

Нежелательно в таком виде показывать структурную схему работ людям, незнакомым с вашим проектом. Для этого больше подойдет организационная схема или формат структурированного документа.

Вот рекомендации, которые помогут вам усовершенствовать структурную схему работ.

• Привлекайте людей, которые будут с вами работать над проектом, к разработке структурной схемы работ.Лучше это сделать с самого начала. А если они подключились позже, дайте им возможность внести свои критические замечания, прежде чем начнут работу над проектом.

• Изучайте и используйте опыт аналогичных проектов.Консультируйтесь с людьми, которые уже выполняли похожие проекты, и используйте их опыт и все полезные находки в вашей структурной схеме работ.

• Не оставляйте без внимания структурную схему работ в процессе выполнения проекта.Если по мере продвижения проекта вы добавляете, удаляете или изменяете работы, обязательно отразите это в своей схеме.

• Если есть неразрешимые неопределенности, применяйте допущения.Если по поводу отдельных работ нет ясности, а только предположения, то приходится принимать некоторые допущения, чтобы внести в структурную схему работ. Не забудьте отметить это. Если в ходе работ эти предположения не оправдаются, внесите соответствующие изменения в план.

• Помните, что структурная схема работ только идентифицирует работы, а не определяет порядок их выполнения.Назначение схемы — показать все работы проекта, а не их взаимосвязи и последовательность. (Разработке графика работ проекта посвящена глава 4.)

Шаблоном структурной схемы работ называется ранее разработанная схема подобного проекта, структура и работы которого аналогичны вашему.

Шаблон структурной схемы работ создается на основе накопленного опыта в разработке множества проектов определенного типа. Выполняя аналогичные проекты, вы каждый раз добавляете в схему новые наработки, а также удаляете то, что себя не оправдало. Такой шаблон поможет значительно сэкономить время и улучшить качество работы.

Допустим, вы готовите очередной квартальный бюджет отдела. По опыту вы знаете последовательность действий: сбор исходных данных, подготовка чернового варианта, согласование черновика, печать окончательного варианта документа. Имея шаблон, не нужно каждый раз составлять заново структурную схему. Зато ее можно постоянно совершенствовать.

Как бы ни был "отшлифован" шаблон, но к разработке структурной схемы работ проекта все равно следует привлекать других участников. Это способствует повышению их ответственности, при этом уменьшается вероятность что-либо пропустить.

При использовании шаблонов учитывайте следующее.
