Сергей Постников - Самодельный локомобиль

Рис. 3.

Выпуск и впуск пара в нашей машине производится золотником, состоящим из неподвижной, припаянной к цилиндру коробки и пластинки золотника, скользящей по коробке.

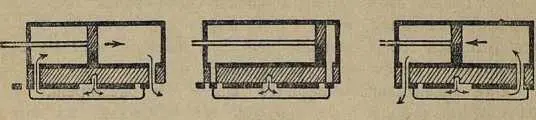

На рис. 3 показано положение золотника и поршня при различных поворотах кривошипа.

К подвижной пластинке припаяна паровая коробка. Пластинка движется между направляющими стержнями и прижимается плоской пружинкой. Пар из котла поступает снизу к неподвижной коробке и подходит к каналу, просверленному в ней, к пластинке золотника. В этой пластинке имеется прямоугольный прорез, через который пар из котла проходит в паровую коробку золотника при всех положениях его. Из паровой коробки через боковые отверстия золотника пар по очереди поступает в правое или левое отверстие коробки и по ним в цилиндр то с одной, то с другой стороны поршня.

Отработавший пар выталкивается из цилиндра через те же отверстия коробки, через которые впускается. Золотник приводится в действие от эксцентрика, насаженного на вал.

Эксцентрик — это диск с отверстием, просверленным не в центре. Этим отверстием он насажен на вал. При вращении эксцентрик описывает кривую и посредством тяги двигает взад и вперед золотник.

В небольших паровых машинах и в нашей модели пар поступает в цилиндр в течение всего времени движения поршня. Такие машины называются машинами без расширения. В более мощных машинах пар поступает в цилиндр только часть этого времени, после чего впуск свежего пара прекращается, и пар в цилиндре действует на поршень только своим расширением. Эти машины называются машинами с отсечкой и расширением пара.

Они значительно экономнее машин без расширения и расходуют меньше пара при той же мощности, но нам их сделать гораздо труднее.

Выпуск отработавшего пара в небольших машинах и в нашей модели производится прямо в воздух. Такие машины называются машинами без охлаждения. В более мощных машинах пар выпускается в холодильник (конденсатор), где охлаждается холодной водой, сгущается и тем самым создает в нем разрежение. Это тоже используется для увеличения силы машины.

Наша модель локомобиля может привести в действие различные механизмы. Она может служить моделью парового двигателя в физическом кабинете школы.

Для постройки локомобиля нужно иметь: тиски, дрель, сверла (диаметром 2–5 мм), ножовку по металлу, плоский напильник с крупной насечкой (драчевый), плоский напильник с мелкой насечкой (личной), напильник маленький квадратный и круглый, зубило, молоток, паяльник, ножницы по металлу, плоскогубцы, клупп с плашками и метчиками, циркуль, линейку, керн. Материал для постройки модели можно употреблять разнообразный.

Для котла лучше всего взять листовую медь или латунь толщиной примерно в 1 мм, но можно взять и белую жесть толщиной 0,75—1 мм; для спиртовки — белую жесть от консервной банки. Цилиндр машины можно сделать из латунной трубки диаметром 18–20 мм. Для деталей машины лучше всего взять цветной металл — бронзу, медь, но можно сделать их и из железа.

В общем нужно подобрать следующее: лист меди, латуни или железа толщиной 0,75—1,5 мм, размером 200x200 мм; затем куски такого же материала, но размером 150x120 мм и 60 x 400 мм; две-три консервные банки, 500 граммов баббита или какого-нибудь другого легкоплавкого металла, 50 граммов олова, 50 штук заклепок диаметром 2–3 мм, латунную трубку с внутренним диаметром 18 мм, длиной 45–50 мм, 2 гнезда для радио, болт с гайкой диаметром в 8 мм, полоску листового железа толщиной 1–1,5 мм, длиной 80—100 см и шириной 10–15 мм (можно взять обруч от бочки), кусочек латунной трубки с внутренним диаметром 9-10 мм, длиной 30 мм, кусок стали-серебрянки диаметром 5 мм, длиной 80 мм и десяток гвоздей диаметром 3 мм. Кроме этого, нужно подобрать несколько штук бронзовых, медных или железных пластинок для золотника и подшипников.

Прежде чем приступить к изготовлению локомобиля, прочтите внимательно описание и разберитесь в чертежах.

Когда вы ясно представите себе устройство модели и ход ее изготовления, подберите материал, инструмент и приступайте к работе.

Постройку начнем с заготовки деталей котла, затем соберем его, перейдем к заготовке деталей машины, соберем ее, потом соберем весь локомобиль и испытаем.
