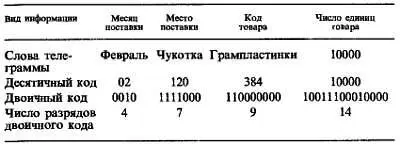

Полное сообщение требует 34 двоичных разряда. Спереди обычно добавляют несколько разрядов служебной информации адрес, знак начала сообщения и т. д. Последовательность кодов и число разрядов каждого кода, указанные в таблице, должны быть и у отправителя, и у получателя сообщения, чтобы они имели возможность закодировать и раскодировать телеграмму. На линии связи эти процессы автоматизированы, соответствующие устройства называют кодерами и декодерами .

В книгах про разведчиков подобные таблицы называются шифрами и ключами к шифрам, скажет сообразительный читатель, и будет совершенно прав. Надеюсь, что наиболее юные и энергичные из читателей придумывают свои собственные шифровальные таблицы для игры в разведчиков, и их шифры, особенно представленные в двоичном коде, вряд ли расшифрует «неприятель». Итак, мы научились представлять информацию в цифровой форме и определять ее объем. А как быть с аналоговыми сигналами? Раньше их обрабатывали в аналоговой форме, теперь все чаще преобразуют в цифровую.

Вспомним автопилот самолета, который мы уже рассматривали, и попробуем сконструировать простейший датчик углового положения фюзеляжа. Возьмем отвес — жесткий стержень с грузом на конце, закрепленный на горизонтальной оси 0. Верхний конец стержня соединим с подвижным контактом потенциометра R, а к крайним выводам потенциометра подключим источники напряжения -10 и + 10 В. Если фюзеляж самолета находится в горизонтальном положении, подвижный контакт будет в середине резистивной подковки потенциометра, а потенциал на нем U обратится в нуль.

Стоит самолету наклониться вперед, скажем войти в пике, движок потенциометра переместится влево по подковке и потенциал U станет отрицательным. Если же носовая часть самолета будет направлена вверх, потенциал U станет положительным. Пусть при наклоне фюзеляжа на угол ± 20° потенциал U изменяется от + 10 до —10 В. Крутизна характеристики преобразования угол напряжение для такого датчика составит 0,5 В на градус. Таким образом мы получим аналоговый сигнал углового положения самолета. Для преобразования этого сигнала в цифровую форму необходимо задаться шагом дискретизации — минимальным изменением напряжения, соответствующим изменению цифрового кода на единицу.

Если в нашем простейшем случае достаточна точность 1°, то шаг дискретизации будет равен 0,5 В. Число шагов дискретизации, на которое изменилось напряжение U , и будет являться углом наклона фюзеляжа, выраженным в градусах. Его значение можно представить и двоичным кодом, как это показано на рисунке.

Датчик углового положения.

Дискретизация по уровню.

Для преобразования аналоговых величии в цифровой код служат специальные электронные устройства — аналого-цифровые преобразователи (АЦП). Полученный цифровой код углового положения фюзеляжа поступает в цифровой процессор, выполняющий функции и сравнивающего устройства, и системы регулирования (посмотрите схему на стр. 19). Сюда же поступают сведения и о положении самолета в других плоскостях пространства, и о положении рулей. Процессор вырабатывает сигнал, управляющий рулями. При цифровой обработке информации можно получить значительно большую точность регулирования и управления. Этим и объясняется широкое применение цифровой техники в системах управления.

С какой точностью, например, можно измерить напряжение с помощью обычного стрелочного прибора? Лучшие лабораторные магнитоэлектрические приборы с зеркальной шкалой обеспечивают точность отсчета не более 0,2 %, что составляет 2·10 -3. В то же время цифровые вольтметры могут иметь пять-шесть разрядов, что обеспечивает точность измерений на два-три порядка (в 100… 1000 раз) выше. Но вернемся к проблемам связи, ведь мы так и не закончили разговор о передаче телефонных сигналов цифровым кодом.

Несколько лет назад мне довелось пройти на гидрографическом судне от Владивостока до Петропавловска-Камчатского. Естественно, что из каждого порта я звонил домой, в Москву, чтобы справиться о делах и здоровье близких. Владивосток был еще связан с Москвой старой системой аналоговой телефонной связи. Часа три приходилось ждать, пока телефонистки соединят линию. Наконец, еле-еле, сквозь шумы и трески послышался голос жены. Совсем иная картина была в Петропавловске. Там действовала цифровая телефонная связь. Прямо из кабины телефона-автомата можно набрать код Москвы, затем две-три служебные цифры и нужный номер в Москве. Весь процесс занял не более минуты, причем более половины этого времени ушло на то, чтобы разобраться в правилах пользования автоматом, вывешенных в кабине: какие набирать цифры, каких ждать гудков и т. д. Слышно было лучше, чем когда я звонил соседу по дому в Москве, так же хорошо слышали и меня, а помех практически не было. Надо ли говорить, что после состоявшегося разговора я стал ярым приверженцем цифровой телефонной связи.
