И еще один аспект этой интереснейшей техники. Если посланный сигнал будет «путешествовать» в просторах космоса целых 11 мин, насколько же он ослабнет! И как выделить его в приемнике из собственных шумов приемника и шумов космического происхождения? Ослабление сигнала при радиолокации вполне поддается расчету, который основан на простых физических соображениях. Их мы уже рассматривали в гл. 4. Если в какой-то точке излучается мощность Р, то поток мощности через единичную площадку, находящуюся на расстоянии R, будет пропорционален P/4 πR 2. В знаменателе стоит площадь сферы радиусом R, окружающей источник. Таким образом, при обычной радиосвязи мощность, принятая нами, обратно пропорциональна квадрату расстояния. Этот закон — закон сферической расходимости пучка энергии выполняется всегда при распространении волн в свободном пространстве.

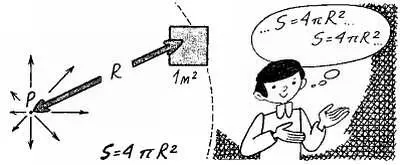

Поток энергии через единичную площадку обратно пропорционален квадрату расстояния.

Даже если мы сконцентрируем излучаемую мощность в узкий луч и поток энергии возрастет в несколько раз (этот коэффициент называется коэффициентом направленного действия антенны , сокращенно КНД), квадратичная зависимость от расстояния сохранится. В радиолокации дело обстоит значительно хуже. Облучаемая на расстоянии Rцель сама рассеивает энергию по всем направлениям. И если облучающий цель поток энергии ослабевает обратно пропорционально R 2, то приходящий к приемнику рассеянный поток еще ослабляется во столько же раз и оказывается обратно пропорциональным R 4. Это означает, что для повышения дальности действия РЛС в 2 раза при прочих равных условиях мощность ее передатчика надо повысить в 16 раз. Вот какой дорогой ценой достигаются высокие характеристики современных РЛС!

Приведу несколько конкретных примеров. Возьмем небольшую аэродромную РЛС с антенной площадью 10 м 2. И пусть она наблюдает небольшой самолет с эффективной поверхностью рассеяния [2] Эффективной поверхностью рассеяния называют площадь всенаправленного переизлучателя, создающего такой же отраженный сигнал, как и реальный объект. 5 м 2на длине волны 10 см. Работоспособность такой РЛС сейчас ни у кого не вызывает сомнений. Однако расчет показывает, что отраженный сигнал, приходящий в приемник при удалении самолета на 80 км, в этом случае на 16 порядков слабее излучаемого! Как говорят инженеры, потери сигнала при локации составляют 10 -16. или 160 дБ. Но их это не пугает. При излучаемой мощности 10 кВт чувствительность приемника должна составить 10 -12Вт. Такие приемники научились делать еще в годы второй мировой войны!

Другой пример. Заставим нашу РЛС осуществлять локацию Марса. Дело это, разумеется, совершенно безнадежное, если не принять специальных мер. Увеличим площадь антенны до 1000 м 2. И даже в этом случае потери сигнала на трассе составят 250 дБ, или 10 25. Понадобятся сверхмощный передатчик и особые методы приема сигналов, уровень которых лежит гораздо ниже уровня собственных шумов приемника. К одному из таких методов относится когерентное накопление сигнала. Сеансы локации проводятся много раз, и отраженные сигналы суммируются. Амплитуда суммарного сигнала после суммирования nпосылок возрастает в nраз, тогда как амплитуда статистически независимых шумов — только в √ nраз. При достаточно длительном времени накопления удается выделить чрезвычайно слабые отраженные сигналы. В первых опытах по локации Марса время накопления составляло 8.5 ч.

Существует великое множество радиолокаторов. Это и только что упомянутый «планетный», представляющий собой уникальный комплекс сооружений со сверхмощными передатчиками и ЭВМ для обработки сигналов, увенчанный полноповоротной антенной-чашей диаметром 75 м (только представьте себе грандиозность этого сооружения!). Это и миниатюрный, почти карманный радар работника автомобильной инспекции, позволяющий в считанные секунды определить скорость движущегося по шоссе автомобиля. Радарами оснащены теперь все морские и речные суда, все самолеты. Жизнь и деятельность в самых отдаленных уголках страны даже трудно представить себе без радаров.

Когда во время экспедиции гидрографическое судно шестой день не выходило из тумана в районе Курильских островов и Камчатки, я никак не мог понять, как же эти места осваивали и исследовали первопроходцы? Каждую ночь, каждый туманный день они должны были быть настороже — не послышится ли по носу судна плеск воды, накатывающейся на рифы. А в случае крушения помощи ждать неоткуда места не заселены, а карт и лоций нет — именно первопроходцы их и составляли.
