Пройдет еще какое-то время, компьютеры станут совсем умными, а дети в семье совсем избалованными обилием обслуживающей их техники, и тогда может случиться и такое. «Покажи-ка мне «Ну, погоди!» семьдесят третью серию», — скажет ребенок, устраиваясь перед телевизором. «Ничего не выйдет, малыш, — ответит бытовой радиокомплекс, — у тебя еще не сделан английский». И немедленно изобразит на экране телевизора (он же дисплей) страницу учебника и прочитает ее с идеальным оксфордским произношением. Согласитесь, что ради создания таких умных и полезных радиокомплексов стоит работать! Но мы замечтались, а в радиоэлектронике еще столько вопросов, о которых не то что поговорить, а даже упомянуть мы еще не успели. Поэтому перевернем страницу и начнем следующую главу.

Глава рассказывает о спрутax-звукоулавливателях, возникновении и развитии советской радиолокации, первых опытах по обнаружению самолетов с помощью радиоволн, гибели немецких и американских линкоров и многом другом, что может очень заинтересовать не только любителей военно-приключенческой литературы. В частности, посмотрим на арбуз с расстояния полутора тысяч километров, обсудим проблему небесных «ангелов», поговорим об обнаружении ливневых облаков и составлении подробных карт в плохую погоду.

Когда вы стоите на краю обрыва, а перед вами, за рекой, стеной поднимается крутой берег, заросший густым лесом, трудно удержаться, чтобы не крикнуть или громко не хлопнуть в ладоши. В ответ раздается эхо. То что вы делаете, называется звуколокацией .

Звук, отраженный от противоположного берега, запаздывает во времени и искажается, часть его накладывается на посылаемый звук, и начало фразы принять (услышать) уже нельзя, а конец фразы звучит вполне отчетливо. Налицо многие проблемы, встречающиеся в радиолокации.

Звуколокация.

О принципах радиолокации вы, читатель, уже наверняка немало наслышаны. Мощный луч радиолокационного передатчика фокусируется большой антенной в направлении исследуемого объекта цели, как говорят специалисты по радиолокации. Разумеется, это название пошло от военных, для которых, собственно, и создавались первые радиолокаторы. Теперь уже у радиолокатора (радара) появилась масса мирных профессий, о которых мы еще поговорим. Итак, «цель» облучена зондирующим сигналом (привыкайте к радиолокационной терминологии!). Целью может быть самолет, корабль, ракета, поверхность Земли или другой планеты. Радиоволны рассеиваются целью, а часть их приходит назад к радару, где и регистрируется приемником. Итак, первая задача радиолокации — обнаружение цели решена. Вторая задача сложнее надо определить координаты цели. На уроках физики и математики вас учили, что прежде, чем измерять координаты, надо задать систему координат. Разные радары работают в различных системах координат. Сразу становится ясно, что чем «тоньше» луч радара, т. е. чем уже диаграмма направленности его антенны, тем точнее можно определить координаты цели.

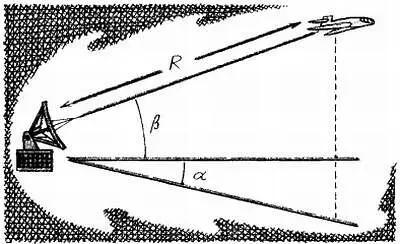

Система координат обзорной РЛС:

α— азимут; β— угол места: R— наклонная дальность

Для слежения за целью антенну надо поворачивать. Различают два основных режима работы РЛС: режим обзора (сканирования) пространства и режим слежения за целью. В режиме обзора луч РЛС по строго определенной системе просматривает все пространство или заданный сектор. Антенна, например, может медленно поворачиваться по азимуту и в то же время быстро наклоняться вверх и вниз, сканируя по углу места. В режиме слежения антенна все время направлена на выбранную цель и специальные следящие системы поворачивают ее вслед за движущейся целью.

Третья координата — дальность-определяется по запаздыванию отраженного сигнала относительно излучаемого. Так и хочется сказать, что запаздывание сигнала очень мало, поскольку радиоволны распространяются со скоростью света, равной 300000 км/с, или 3·10 8м/с. Действительно, для самолета, находящегося на расстоянии 3 км от РЛС, запаздывание составит всего 20 мкс (20·10 -6с). Такой результат получился из-за того, что радиоволна проходит путь в обоих направлениях, к цели и обратно, так что общее расстояние, пройденное волной, составит 6 км. Но вот при радиолокации Марса, успешно проведенной в начале 60-х годов, задержка сигнала составила около 11 мин, а это время уж никак не назовешь малым!
