Владимир Поляков - Посвящение в радиоэлектронику

Сигналы, передаваемые в электрической форме, обладают множеством достоинств. Во-первых, не требуется движущихся механических устройств, медленных и подверженных поломкам. Во-вторых, скорость передачи электрических сигналов приближаемся к максимально возможной скорости света. Наконец, в-третьих, электрические сигналы легко обрабатывать, сравнивать и преобразовывать с помощью электронных устройств, отличающихся чрезвычайно высоким быстродействием. Вот почему электрический телеграф, изобретенный в первой половине прошлого века, прочно удерживает свои позиции и не уступает их до настоящего времени в почтовых ведомствах всех стран. Телефон, созданный во второй половине прошлого века, основан на преобразовании механических колебаний частиц воздуха в электрические сигналы. Радио это тоже передача сигналов, но уже не с помощью электрического тока, текущего по проводам, а с помощью электромагнитных волн, не требующих для распространения какой-либо среды. Радиоволны лучше всего распространяются в космосе, несколько хуже — в атмосфере Земли и совсем плохо — в толщах суши и океанов (там они просто поглощаются, проникая лишь на ограниченную глубину порядка длины волны). Радиоволны — истинные приверженцы свободы и простора; вдали от поглощающих материальных тел, в безбрежных просторах открытого космоса они живут вечно. Я не утрирую. Совсем недавно открыто реликтовое (древнее) излучение, существующее столько же лет, сколько лет и нашей вселенной. Об этом я еще расскажу позже, а сейчас вернемся к сигналам, не внеземных цивилизаций, конечно (они пока не обнаружены, хотя исследования в этом направлении проводятся), а к нашим обычным, земным.

Сигнал в его простейшей форме может принимать два дискретных и вполне определенных значения. Например, на сигнальной башне огонь есть — огня нет. Яркость огня никакого значения не имеет, лишь бы огонь было ясно видно.

В телеграфной азбуке Морзе сигнал тоже может принимать только два дискретных значения: пищит-не пищит, есть ток — нет тока, передатчик излучает электромагнитную волну — не излучает.

Кстати говоря, не бывает сигнала, принимающего только одно дискретное значение. Например, если костер на башне жгут постоянно или не зажигают вовсе, то нет никакой возможности узнать, когда же вторгся неприятель.

Во всех разобранных случаях использован простейший двоичный или бинарный код. Наличие сигнала удобно обозначать символом «1», отсутствие «0». Сигналы, передаваемые двоичным кодом, удобны во многих отношениях. Как и любые цифровые дискретные сигналы, их можно регенерировать, т. е. восстановить, воссоздать их форму, искаженную помехами. Костер, загоревшийся на двенадцатой сигнальной башне, является копией первого костра, зажженного на первой башне, и несет он абсолютно тот же смысл, абсолютно то же сообщение, обозначенное нами символом «1». Не имеет значения, хорошо виден огонь или не очень, что форма костра совсем другая — это влияние помех, которое не сказывается на принятии наблюдателем решения, что костер на предыдущей башне горит. Следствием этого будет регенерация сигнала — зажигание костра на следующей башне.

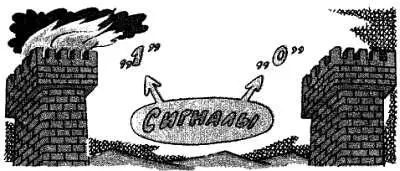

Сигналы.

Так же легко регенерировать код Морзе. В простейшем случае это делает телеграфист — принимает на слух сообщение и отстукивает его ключом дальше по линии. Регенератором служит и телеграфное реле. При наличии посылки тока его контакты замыкаются и формируют новую, уже очищенную от помех посылку тока. Надо ли говорить, что электромеханические реле заменяются более надежными и быстродействующими электронными.

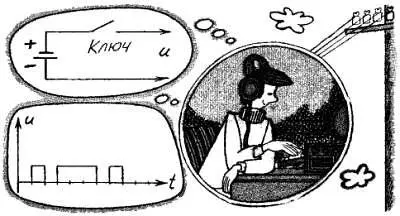

Телеграфные сигналы.

Другое достоинство двоичных цифровых сигналов заключается в том, что они требуют минимального отношения сигнал-помеха в канале связи. Поясним, что что такое. Когда дозорный смотрит на далекую сигнальную башню, ему мешают свет зари, мерцающий свет звезд, расположенных низко над горизонтом, зажигаемый кем-нибудь «посторонний» огонь. Для надежного распознавания полезного сигнала, т. е. света сторожевого костра, надо, чтобы его яркость была больше яркости посторонних помех. Как говорят связисты, отношение сигнал-помеха должно быть больше единицы.
