Рис. 7

Рис. 7 показывает схему соединения названных частей: В — батарея, s — спираль, ƒ – металлическая трубочка, К – такая же кисточка.

Металлическим сосудом для бензина может с удобством служить футляр от докторского термометра. Можно, конечно, если его нет под руками, подобрать отрезок металлической трубки соответственного диаметра (10–12 мм), припаяв к нему дно.

Сверху трубка закупоривается пробкой / с пропущенной сквозь нее узенькой (1–2 мм) трубочкой m для фитиля. Эта трубочка либо прямо соединяется с проводом, подводящим ток (тогда и сосуд для бензина может быть не металлический, а из любого материала, например, как на рисунке, стеклянный, в виде обыкновенной химической пробирки или аптекарского пузырька), либо находится в соединении с металлическим корпусом зажигалки, соединенным, в свою очередь, с источником тока.

Кисточка собирается из отрезков тончайших медных проволок (из гибкого провода электроосветительных установок) длиной около 1 см; в середину пучка вводится обнаженный конец провода от другого полюса батареи, а затем пучок плотно вдвигается в деревянную или стеклянную трубочку, чтобы его можно было брать в руки, не опасаясь удара индуктивным током.

При включении катушки провода, ведущие один к батарее, а другой к корпусу или трубочке зажигалки, соединяются с борнами (клеммами) вторичной обмотки, то есть с точками включения разрядника. Прерыватель катушки, значит, из цепи выключается.

Вместо катушки Румкорфа можно включить в цепь спираль из звонковой проволоки (диаметр 0,8 мм), примерно в 5 слоев намотанную на проволочный железный сердечник, длиной около 10–12 см, диаметром раз в десять меньше длины.

Если взять более тонкую обмотку (например, 0,4 мм), то длину сердечника можно соответственно (в данном случае вдвое) уменьшить.

Как расположить отдельные части такого приспособления для зажигания индуктивной искры – это дело вкуса. Можно сосуд с бензином укрепить в вертикальном положении на столе или на стене и тут же вблизи поместить клеточку, а спираль и батарею вынести в соседнее помещение или скрыть их в ящике, на крышке которого установить самую зажигалку.

Ее удобство, в сравнении с зажигалками с накаливающейся проволокой – отсутствие ломких частей. Зажигание производится чирканьем металлической кисточки о край трубочки с фитилем. Пары бензина при этом вспыхивают. Чтобы предохранить бензин от испарения в то время, как зажигалка не работает, трубочку надо прикрывать подобранным к ней или специально сделанным колпачком.

В технике зажигание искрой тока высокого напряжения имеет место в двигателях внутреннего сгорания, следовательно, в автомобилях и на аэропланах.

Большинство предохранителей от воров нетрудно усложнить введением в цепь спирали Румкорфа. В этом случае любитель чужого добра, пытаясь открыть дверь, окно, сундук, ящик стола и т. и., немедленно наказывается неприятным сотрясением руки, а при достаточной величине катушки может испытать даже настолько сильное сокращение мускулатуры, что понадобится посторонняя помощь, чтобы разжать руку.

Эта помощь может быть оказана самим собственником охраняемых вещей и, следовательно, передачей вора в соответственное учреждение, для воров установленное.

И в этом случае фантазии любителя, как расположить отдельные части установки, предоставляется широкий простор, в зависимости от рода охраняемого помещения и вида запора.

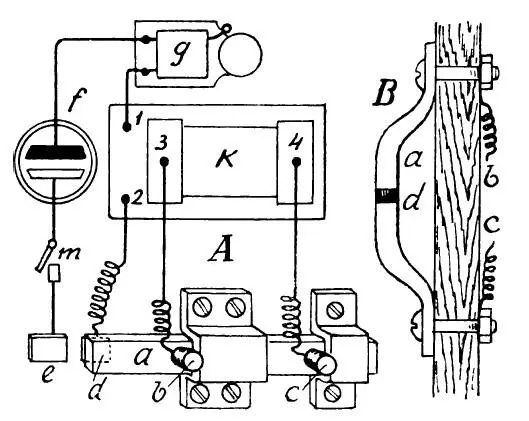

Приведу два примера. Во-первых, предположим, что замыкается помещение щеколдой или задвижкой а (А, рис. 8).

Та и другая должны быть в этом случае не металлические: щеколда может быть деревянной, а задвижка эбонитовой.

В них ввертываются две металлические (лучше всего медные или латунные) ручки А и с, за которые они отодвигаются в сторону. При отодвигании щеколда концом d , с привинченной к нему снизу металлической палочкой, надвинется на металлическую же планку е. Этим замкнется цепь установки, и охраняющий аппарат придет в действие.

Аппарат же в целом состоит из батареи звонковых элементов ƒ , звонка g, катушки Румкорфа к и описанной задвижки а.

Рис. 8
