Ток от батареи идет в звонок, играющий в данном случае не только роль известителя о покушении на вторжение в охраняемое помещение, но и прерывателя для катушки к , в одну из клемм первичной обмотки которой (1) идет ток из звонка выходя из другой клеммы от той же обмотки (2) и направляется в планку d щеколды. При надвигании этой планки на планку е ток возвращается в батарею, цепь замыкается, звонок звонит и во вторичной обмотке спирали Румкорфа появляется переменный ток высокого напряжения, идущий через ручки b и с и через тело держащего их человека.

Для второго примера возьмем дверь, по-видимому не имеющую никакой охраны и запора, отворяющуюся, если повернуть к себе ручку а (В, рис. 8). В действительности такая дверь должна иметь контактное приспособление, приводящее в действие электрический звонок, когда ее открывают. Сверх этого охранительного прибора в цепь вводят катушку Румкорфа, включая ее так же, как и в предыдущем случае, то есть соединяя клеммы от ее первичной обмотки – одну со звонком, другую с одной из металлических пластинок надвигающегося или скользящего контакта, из числа описанных в «Занимательной электротехнике». Клеммы же вторичной обмотки катушки соединяют с винтами в и с, которыми дверная ручка привинчивается к дверному полотнищу.

Металлическая ручка (обычно латунная) делится на две части распилом посередине и заполнением выпиленного промежутка каким-нибудь изолирующим слоем rf, хотя бы из пластинки эбонита, подходящей толщины.

Взявшийся за ручку, открывая ее и тем замыкая ток в охранительной установке, а следовательно, и во вторичной обмотке спирали, получает сотрясение в мускулах руки и, как я сказал, сокращение их, которое может быть сделано более или менее сильным в зависимости от размеров катушки.

На день или вообще на время, в течение которого охранительный прибор не должен действовать, цепь прерывается обычным пластинчатым прерывателем (А, рис. 8 ), размыкаемым на день и замыкаемым на ночь или при выходе хозяина из помещения.

Смертная казнь за кражу ничтожного количества съестных припасов – наказание чрезмерно суровое, но мы не задумываясь подвергаем ему крыс и мышей, так сделаем же эту казнь как можно менее мучительной. Вместо того чтобы гильотинировать мышь в мышеловке с падающей пружиной или топить ее, после того как захлопнули в обыкновенной мышеловке, применим для уничтожения жизни маленького существа частопеременный ток высокого напряжения.

Рис. 9

Это будет все же более извинительное его применение, чем для казни преступников «электрическим стулом», как это в ходу у американцев.

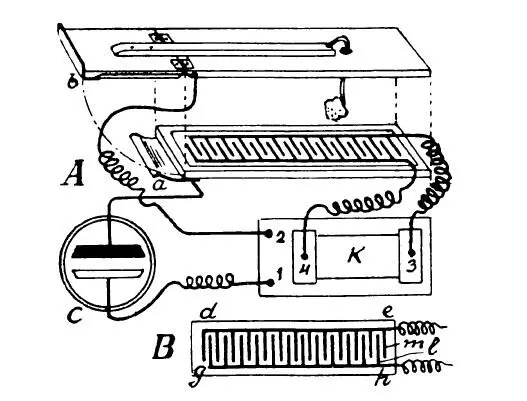

Любую мышеловку можно, при наличии у вас маленькой спирали Румкорфа, обратить в электрическую. Для этого у самого входа в мышеловку (А, рис. 9) укрепляют латунную полоску а так, чтобы дверца мышеловки задевала ее в момент захлопывания, но не соприкасалась с нею после того, как захлопнется. Снизу на дверцу привинчивают латунную полоску b , которой она и скользнет по полоске а , как только мышь дернет за приманку на крючке внутри мышеловки.

От обеих полосок идут провода: один через батарею с к клемме 1-й первичной спирали катушки к, другой прямо к клемме 2-й той же спирали.

Внутрь мышеловки на дно ее вкладывается тоненькая дощечка или лист плотного картона с укрепленными на нем медными проволоками, расположенными, как указано на рисунке (В, рис. 9).

Идущая по длине доски проволока de имеет ряд отростков, направленных по ширине доски (значит, перпендикулярно к проволоке de), не доходящих до проволоки gh, параллельной de и лежащей у другого края доски. К ней также присоединен ряд перпендикулярно расположенных отрезков m, m, m, не доходящих до проволоки de и входящих между проволоками l, I, I и т. д. Расстояние между соседними отрезками / и m должно быть несколько большим искрового промежутка взятой вами катушки Румкорфа.

Проволока de соединяется с одним из полюсов вторичной обмотки (3), а проволока gh с другим (4).

Мышь, дернув за крючок, на котором укреплена приманка, захлопывает за собой дверь ловушки, при своем падении на долю секунды замыкающую ток в цепи. Этого мгновения вполне достаточно, чтобы возникшим в проводниках I, I и m, m, m индуктивным током убить маленького грызуна, своим тельцем замыкающего этот ток.
