Владимир Рюмин: Занимательная электротехника на дому

Вращая такой кружок при дневном свете, вы будете видеть его светло-серым, так как черная полоска и белый фон будут сливаться в одно зрительное впечатление. Проделайте тот же опыт в темноте при единственном освещении кружка от искры румкорфовой спирали; вы ясно будете видеть ряд радиальных (идущих от центра к окружности) черных полос на белом фоне. Это указывает, что искра нашего индуктория, хотя и кажется глазу непрерывной, в действительности появляется моментами (для этого винт прерывателя надо отпустить настолько, чтобы число перерывов тока было не больше 4–5 в секунду).

В каждый такой момент она освещает полоску а в новом ее положении, а в то же время сетчатая оболочка нашего глаза еще сохраняет впечатление от всех предыдущих положений полоски, так что вращающийся круг кажется нам неподвижным колесом со спицами.

Обратно, настоящее колесико со спицами, вращаемое при свете искрового разряда спирали, покажется нам находящимся в покое, так как его спицы не будут сливаться в общий кружок, а будут видимы (при надлежащей скорости вращения) каждая в отдельности.

Изменяя быстроту вращения картонного кружка с черной полоской, останавливаются на такой, при которой он оборачивается в промежуток времени между двумя искрами как раз на четверть окружности.

В этом случае глаз будет видеть черный крест на белом фоне. То же самое будет видеть глаз, если на кружке нарисована не одна радиальная полоска, а два диаметра, пересекающиеся под прямым углом (В, рис. 4). Но вот что удивительно! Если вращать такой кружок несколько медленнее, так чтобы каждая отдельная искра освещала вращающийся крест прежде, чем он опишет четверть окружности, то есть раньше, чем его полоска а очутится на месте полоски b , то крест будет казаться вращающимся в сторону, обратную направлению его действительного вращения.

Рис. 5

Не поленитесь изготовить еще и третий такой же кружок и нарисуйте на нем три ряда радиальных полос, как на рисунке (С, рис. 4 ), так чтобы в верхнем ряду было одной полоской больше, чем в среднем, а в нижнем на одну меньше.

Вращайте ваш кружок с такой скоростью, чтобы средний ряд полосок казался неподвижным. Тогда верхний будет казаться вращающимся в одну, а нижний – в другую сторону.

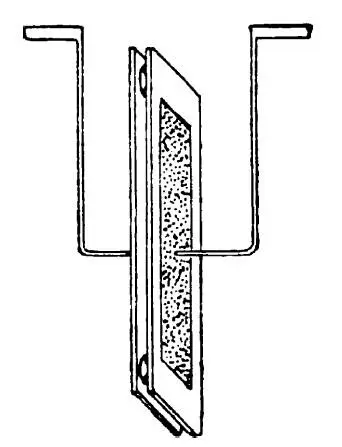

На листок слюды наклейте несколько меньший листок станиоля, сделайте то же с другим таким же листком слюды и сложите их друг с другом незаклеенными сторонами, отделив друг от друга крохотными капельками воска или парафина по углам так, чтобы между листками остался слой воздуха (рис. 5).

Поместив между остриями разрядника работающей катушки ваше приспособление так, чтобы центры станиолевых листков пришлись против остриев разрядника катушки, заставьте последнюю работать.

Воздушный зазор между слюдяными пластинками заполнится дождем мельчайших искр.

Если ваша катушка достаточно сильна, то замените в предыдущем приспособлении тоненькие слюдяные пластинки стеклянными. Смажьте их обращенные друг к другу поверхности глицерином и, раньше чем склеить их воском, положите между ними вырезанную из тонкого картона фигурку человека, профиль лица или что-либо в этом роде, например засушенный в книге древесный лист.

Разряжайте в течение нескольких минут катушку, установив описанное приспособление так же, как и в предыдущем случае.

После этого разберите ваше нехитрое сооружение и, подышав на одно из стекол или подержав его над сосудом с горячей водой («над паром», как неправильно говорят), смотрите на стекло сбоку: вы увидите на нем как бы отпечаток того предмета, который был вложен между стеклами.

Другой способ электропечатания основан на механическом действии искры, пробивающей, как и искра от электростатической машины, тонкие слои изоляторов (непроводников электричества). Для печатания по этому способу листок плотной, но тонкой бумаги кладут на листок станиоля или металлическую пластинку, положенные на столе и соединенные с одним из полюсов разрядника катушки Румкорфа, а концом заостренной проволоки, соединенной с другим полюсом разрядника, пишут или рисуют что-либо на бумаге. Чтобы не касаться провода рукой, на него надевают стеклянную трубку, выдвигая из нее только заостренный кончик, которым водят по бумаге.

Рассматривая такой бумажный листок на свет, замечают, что надпись или рисунок образованы следующими друг за другом сквозными отверстиями. Положив такой листок на чистую бумагу и прокатывая по ней валиком, покрытым типографской краской, получают копии написанного или нарисованного помощью электрической искры.
