Такой конденсатор помещают в плоском ящике, заменяющем собою основную доску катушки, или берут эту доску потолще и выдалбливают в ней углубление для конденсатора, закрываемое снизу листком толстого картона или тонкой деревянной фанеркой.

Прошло около 70 лет с тех пор, как была построена первая индукционная спираль, а теория ее до сих пор далеко не вполне разработана. Размеры катушек, особенно маленьких, все еще подбираются эмпирическим (опытным) путем.

Этим путем было найдено, что для маленьких катушек площадь станиолевых листков конденсатора должна быть равна трем дециметрам на каждый миллиметр длины искры, даваемой катушкой.

Теоретические же рассуждения, вдаваться в которые не будем, доказывают, что нет надобности делать длину вторичной катушки равной длине первичной. Даже в небольших катушках она может быть равна ⅔, а в несколько более крупных – ⅓ длины первичной. Это уменьшение длины вторичной обмотки, не отражаясь на качестве прибора, а иногда даже улучшая его действие, экономит самый дорогой материал – тонкую проволоку и время, требующееся для ее наматывания.

Для читателей, предпочитающих работать с самодельными приборами, привожу размеры еще двух катушек, построенных электриками-любителями и хорошо действовавших.

В конденсаторе 40 листков станиоля размером 13х11 см. Проволоку для вторичной обмотки лучше, однако, взять более тонкую, соответственно увеличив число слоев обмотки и витков в каждом слое.

Прерыватель в отдельном ящике (из-под сигар) из 4 листов станиоля, размером 50x48 см.

Источником тока в обоих случаях служит элемент Грене.

Имея катушку Румкорфа, можно повторить с ней в более эффектном виде все опыты с искровым разрядом электростатической машины.

Иллюминация лимонами и апельсинами, описанная в первой моей книжке, значительно лучше производится при помощи катушки, так как искры ее следуют настолько быстро друг за другом, что сливаются в один непрерывный поток, и лимон или апельсин, внутри которого производится разряд между воткнутыми внутрь его концами проводов (В, рис. 7), извне кажется все время светящимся, а не только вспыхивающим на моменты, как при опыте с электрической машиной.

С катушкой же удобно показать искровой разряд разноименных электричеств внутри жидкости хотя бы под водой.

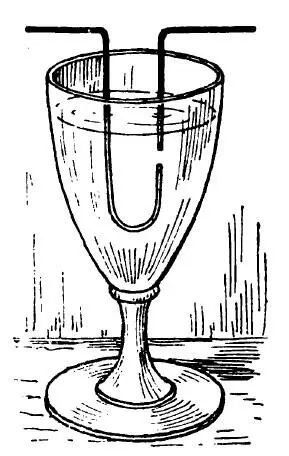

Для этого один из концов разрядника (8, рис. 1) загибают вниз и снова вверх, а другой только вниз, так чтобы между ними оставался промежуток тем меньший, чем слабее ваша катушка.

Погрузив в рюмку с водой оба конца, замкните ток элемента, приводящего катушку в действие, и сближайте концы проволок, пока не получится «подводная» искра.

Рис. 3

Если катушка настолько слаба, что, как бы вы ни уменьшали промежуток между проволоками, искры все равно не получается, то оставьте только нижний конец под водой, подняв его почти до поверхности воды, а верхний опустив над последним. Не поможет и это, замените воду керосином – его сопротивление прохождению искрового разряда всего вдвое превышает сопротивление воздуха [2] Сопротивление прохождению искры в воде – «диэлектрическая постоянная» ее в 76 раз больше, чем для воздуха. , так что опыт будет удачным даже с такой катушкой, длина искры которой не превышает одного миллиметра (рис. 3).

Рис. 4

Конечно, и все вообще опыты с искрой индуктивного разряда выходят тем лучше, чем длиннее и сильнее искра, даваемая катушкой, но даже и с искрой, измеряемой миллиметрами, можно показать свечение некоторых кристаллических веществ под влиянием такого разряда.

Укрепляя между полюсами разрядника кристаллик медного купороса и приводя спираль в действие, в темноте можно видеть голубоватое освещение кристалла или даже цепи, составленной из отдельных кристалликов, соприкасающихся друг с другом.

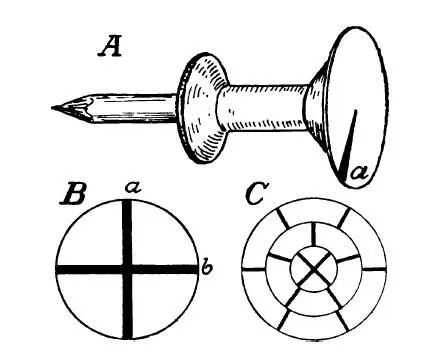

Вырезав из тонкого картона кружок диаметром 5–6 см, наклейте его на катушку от ниток и наденьте ее на круглый карандаш. На кружке предварительно зачерните узкий сектор (А, рис. 4).
