Владимир Ваншин - Технология пищеконцентратного производства

В некоторых случаях целесообразно часть воздуха возвращать под первую или вторую ленты (так называемая работа с рециркуляцией воздуха). Во время работы продукт, находящийся на первой ленте, при ее движении все время ссыпается на вторую ленту, со второй – на третью, с третьей – на четвертую и с четвертой – на пятую.

Высушенный и охлажденный продукт с пятой ленты поступает на сборный транспортер, который направляет его на следующий процесс. При работе сушилки необходимо следить за равномерной укладкой (ровным слоем) продукта на ленты. Свободные от продукта места на ленте являются зонами «холостого» прохода воздуха, что резко снижает к.п.д. сушилки. Производительность ленточных сушилок при сушке крупы может быть принята следующей: тридцатиметровой (СПК-30) – 150 кг, сорокапятиметровой (СПК-45) – 225 кг, девяностометровой (СПК-90) – 450 кг напаренной влаги в час. Расход пара на 1 кг испаренной влаги от 2,1 до 2,2 кг. Расход электроэнергии 80 Вт.

Вареные крупы и зернобобовые сушат также на сушилках «Эврика» шахтного типа. Сушилка «Эврика» (рисунок 2) выполнена из двух цилиндров различного диаметра, вставленных один в другой.

Внутренний цилиндр изготавливают из перфорированной листовой нержавеющей стали, с отверстиями размером менее диаметра отдельных крупинок высушиваемого продукта. Внешний цилиндр образуется набором жалюзи, изготовленных из конусных колец шириной 175 мм, выполненных из нержавеющей стали. Образующееся между цилиндрами пространство от 50 до 75 мм представляет собой сушильную камеру, в которой продукт движется сверху вниз. Высота сушилки 9,5 м, наружный диаметр 1,2 м.

Продукт по пути движения пронизывается нагретым в отдельно стоящем калорифере воздухом, поступающим во внутренний цилиндр, и в нижней части сушилки выгружается специальным устройством. Отработавший воздух из сушилки выбрасывается в помещение, где установлена сушилка, и оттуда удаляется в атмосферу вентилятором.

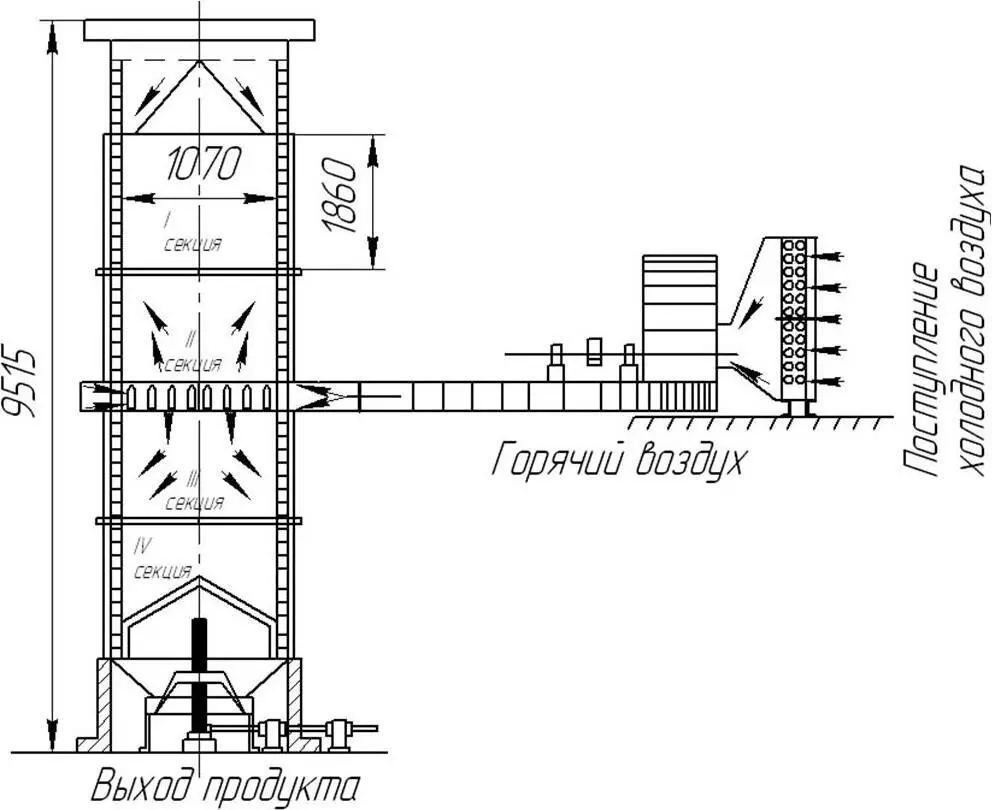

Рисунок 2 – Схема сушилки «Эврика»

Сушилка типа «Эврика» является экономичным аппаратом. Расход пара на 1 кг испаренной влаги составляет в ней от 1,8 до 2,0 кг. Температура воздуха, поступающего в сушилку, от 75 °C до 80 °C, потребная мощность для устройства выгрузки около 0,6 кВт. Производительность сушилки 350 кг сушеной крупы в час.

Однако сушилка имеет ряд недостатков, которые препятствуют ее широкому распространению. К этим недостаткам относится зависание продукта в сушильной шахте вследствие образования комков и налипания материала на жалюзи, что требует периодической очистки таких участков. Из-за этого, невозможно заключить сушилку в специальный корпус и осуществить организованное удаление из нее влажного воздуха. Кроме того, продолжительность сушки вареных круп в этой сушилке в 3-4 раза больше, чем в ленточных конвейерных сушилках. Выше и трудоемкость ее обслуживания.

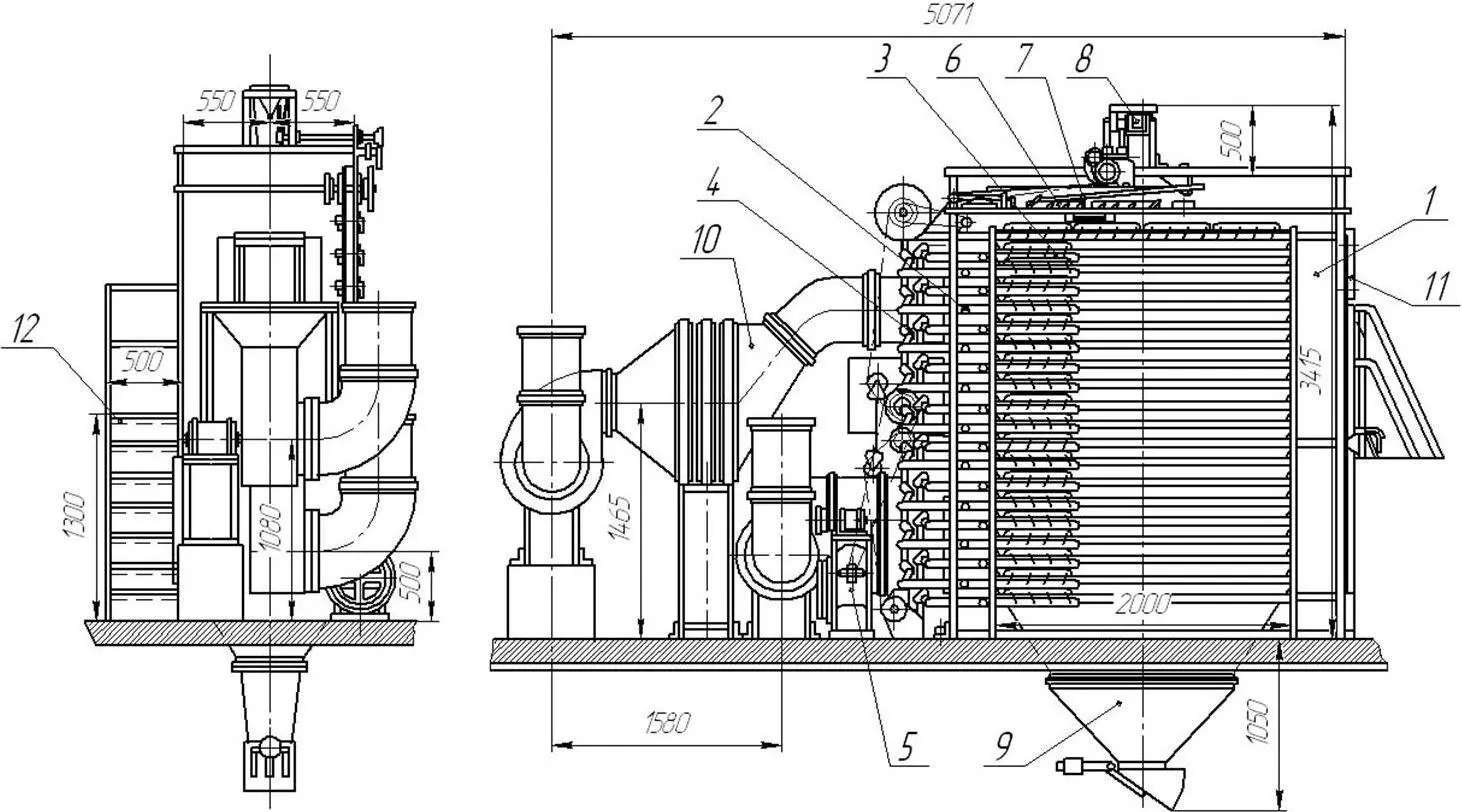

Для сушки вареных круп и сухого картофельного пюре используют шахтные сушилки ВИС-42Д (рисунок 3).

Шахтная сушилка состоит из каркаса, образующего камеру сушилки, на котором закреплены 20 полок. Полка представляет собой 16 пластин, каждая из них соединена общей тягой. При помощи тяг полки поворачиваются на угол до 90 °. При повороте пластин продукт перемещается с одной полки на другую.

В верхней части шахты для загрузки продукта установлены загрузочная течка, ленточный дозатор и загрузочная каретка.

Все процессы загрузки, перемещения и выгрузки продукта в сушилке ВИС-42Д производятся автоматически.

С торцовых сторон камеры шахты проходят воздушные каналы. Для подогрева и нагнетания воздуха сушилка оборудована вентилятором и калорифером. Сушильная камера термоизолирована. Процесс работы на сушилке ВИС42Д заключается в следующем. Продукт через загрузочную воронку при помощи ленточного дозатора попадает на загрузочную каретку, которая равномерно распределяет его по верхней полке. В процессе сушки крупа последовательно передается с одной полки на другую, и по мере ее продвижения сверху вниз снижается ее влажность.

Сушка продукта производится нагретым воздухом, проходящим из канала вдоль полок.

Высушенная крупа с нижней полки ссыпается в выгрузочную воронку, а оттуда транспортными механизмами передается на следующий процесс.

1 – правая коробка; 2 – левая коробка; 3 – рама с пластинами; 4 – приводная станция; 5 – колонка приводной станции; 6 – рамка разгрузочная; 7 – загрузочная каретка; 8 – загрузочный аппарат; 9 – выгрузочная колонка; 10 – узел подачи воздуха; 11 – торцевые двери; 12 – площадка с лестницей
