Владимир Ваншин - Технология пищеконцентратного производства

Выбор способа сушки основан на физико-химических характеристиках пищевых продуктов. Для продуктов первой группы, таких, как вареные крупы, вареный мясной фарш, наилучшим будет конвективный способ сушки, а для плодовых пюре, отваров круп пригодны и конвективный (распылительная сушка) и контактный (кондуктивный) способы. Радиационный способ сушки является модификацией конвективного способа и поэтому также пригоден для продуктов первой группы.

При выборе типа сушилок для того или иного материала следует кроме физико-химической характеристики продукта руководствоваться также и следующим:

– тип сушилки должен обеспечить получение продукта высокого качества с наименьшей потерей первоначальных свойств;

– необходимо обеспечить максимальный съем влаги при наименьших затратах тепла и электроэнергии;

– конструкция сушилки должна обеспечивать возможность автоматизации сушильного процесса.

Одним из важнейших показателей работы сушилок является ее производительность. Для возможности сравнивать производительность сушилок, высушивающих материалы с различным влагосодержанием, принято производительность сушильных аппаратов считать по количеству влаги, испаренной в час (U, кг/ч). Зная этот показатель, можно рассчитать производительность сушилки по конкретному продукту, g (кг/ч), по формуле (3):

где U – количество влаги, испаренной в час, кг/ч;

W 1– влажность продукта при поступлении в сушилку, %;

W 2– влажность продукта после сушки, %.

Этой формулой (3) можно пользоваться для всех видов тепловых сушилок независимо от способа сушки.

В пищеконцентратной промышленности для сушки продуктов конвективным способом, в основном, используют сушилки трех типов: конвейерные ленточные, «Эврика» и ВИС-42Д.

Конвейерные ленточные сушилки выпускают нескольких размеров, определяемых рабочей поверхностью транспортных лент, которая может быть 15, 30, 45 и 90 м 2. Ширина лент первых двух типов сушилок 1250 мм, ширина лент двух последних типов – 2000 мм. Количество лент в каждой сушилке 4–5, причем при пяти лентах последняя не оборудована калориферами и предназначена для охлаждения высушенного продукта. Пятиленточная конвейерная сушилка СПК-4Г-45 (рисунок 1) состоит из 5 ленточных транспортеров, оборудованных специальными плетеными лентами из нержавеющей стальной проволоки.

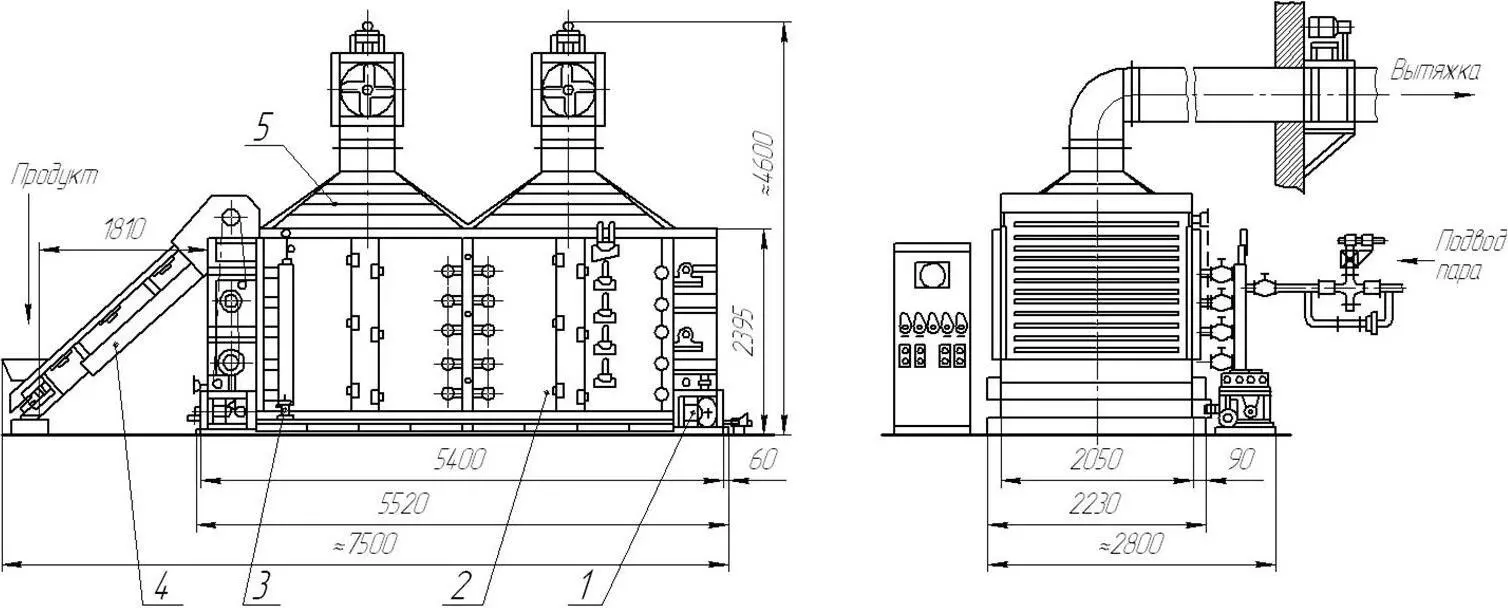

1 – привод сушилки; 2 – каркас; 3 – паропровод к калориферам; 4 – наклонный транспортер; 5 – вытяжное устройство

Рисунок 1 – Пятиленточная конвейерная сушилка СПК-4Г-45

Транспортеры расположены один над другим, так что с верхнего продукт может быть пересыпан на нижележащий. Между верхней и нижней лентами транспортера вставлены ребристые трубы (калориферы), служащие для нагревания воздуха, идущего снизу вверх. Устройство нагревательных калориферов внутри самой сушильной камеры и возможность нагрева воздуха перед каждой лентой выгодно отличает эти сушилки от других конструкций.

Однако такое расположение калориферов создает некоторые неудобства при эксплуатации сушилок. Продукт, находящийся на ленте, частично просыпается через нее и засоряет калориферы. Попадая на калориферы, продукт, особенно мучель, спекается в пленку, что понижает отдачу тепла калориферами. Для предохранения калориферов от загрязнения над ними устраивают козырьки, но это нарушает движение воздушных потоков, что также отражается на производительности сушилки.

Установленные одна над другой транспортерные ленты с калориферами заключены в общую металлическую камеру, так что воздух, подаваемый под последнюю ленту, может подняться, только пронизав поочередно все ленты от нижней до верхней. Если такое движение воздуха нарушается, сушилка будет работать ненормально, со значительным снижением к.п.д.

Постепенно насыщаясь влагой, воздух перед каждой лентой подогревается, проходя ряд калориферов, что снижает его относительную влажность и делает более качественным как сушильный агент. Это также является выгодной особенностью данных сушилок.

Воздух в сушилку подают под последнюю ленту специальным вентилятором. Нагретый за счет охлаждаемого продукта на пятой ленте, он, проходя через ребристые калориферы, нагревается еще и пронизывает продукт, находящийся на четвертой ленте, и т.д., до прохода через первую ленту, после чего его собирают в зонт над сушилкой и специальным вентилятором выбрасывают наружу.
