В зависимости от конструктивных особенностей СМ классифицируются по номинальной загрузке сухого белья (1; 1,5; 2; 3; 4 кг); по количеству баков (однобаковые, Д – двухбаковые); по способу загрузки белья (с верхней загрузкой белья, Ф – с фронтальной загрузкой); по способу активации (с лопастным диском, Б – барабанные); по способу управления (с электромеханическим управлением, Э – с электронным управлением).

Условное обозначение стиральной машины должно содержать обозначение типоразмера и наименование модели. Например, условное обозначение стиральной бытовой машины типа СМА модели «Вятка-автомат» на 12 программ с фронтальной загрузкой 4 кг сухой хлопчатобумажной ткани и с барабанным способом активации: СМА-4ФБ «Вятка-автомат-12», ГОСТ 8051-83.

Рисунок 1.2 – Классификация СМ

По типу защиты от поражения электрическим током машины изготавливаются 1 и 2 классов, по степени защиты от влаги – брызгозащитного исполнения. Установочные, присоединительные и эксплуатационные параметры машины должны позволять устанавливать их в ванных комнатах типовых жилых домов.

Машины всех типов должны иметь реле времени или устройство, задающее время работы рабочего вращающего элемента.

Все типы машин, кроме СМА, должны иметь уровнемер или указатель уровня заполнения бака номинальным количеством жидкости (до загрузки машины бельем) для каждого режима стирки.

Корректированный уровень звуковой мощности машин не должен превышать следующих значений:

для машин типа СМ – 72 дБ;

для машин типа СМР – 74 дБ;

для машин типов СМП, СМА – 78 дБ;

для машин типа УСМ – менее 10 дБ.

При оценке качества стиральных машин опережающими являются потребительские свойства. Наиболее важные потребительные свойства стиральных машин подразделяются на функциональные, эргономические, эстетические, а также требования по безопасности и надежности (рис. 1.3).

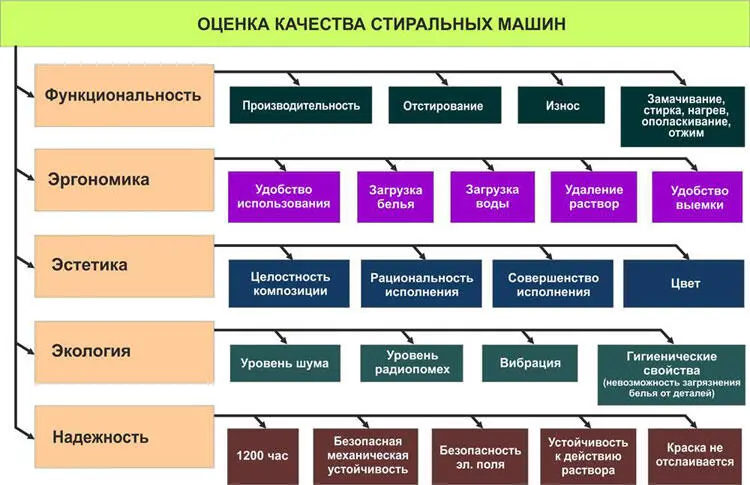

Рисунок 1.3 – Оценка качества стиральных машин

К функциональным свойствам машин для стирки и отжима белья относятся: отстирываемость белья, износ белья в машине при стирке и отжиме, способность отжимания и выполаскивания белья, производительность.

Важнейшими эргономическими свойствами являются удобство пользования, экологические и гигиенические свойства. Удобство пользования машиной заключается в удобстве загрузки белья, заполнения бака раствором, управления машиной, выемки белья, удаления стирального раствора и хранения самой машины.

Экологические свойства – низкий уровень производимого звука и отсутствие радиопомех.

К гигиеническим свойствам относят невозможность загрязнения белья о детали машины, а также возможность использования различных гигиенических добавок при стирке.

Эстетические свойства характеризуются рациональностью формы, целостностью композиции, совершенством производственного исполнения, цветом машины.

Надежность, или средний ресурс машины, должен быть не менее 1200 ч., отделка сборочных единиц машины должна служить повышению их надежности: требуется, чтобы детали стиральной машины были устойчивы к действию стирального раствора, резина отжимных валиков была твердой и не имела пузырей, раковин и т. п.; лакокрасочные покрытия должны быть прочно сцеплены с металлом, не шелушиться, не отслаиваться, покрытие стекловидной эмалью – быть блестящим, ровным, без обнаружения трещин и сколов .

В качестве электрического привода в стиральных машинах типа СМР используются в основном однофазные асинхронные электродвигатели ДАО, ДАОА и др. В цепи электродвигателей ДАО устанавливают обычно пускозащитные реле РТК-С и пусковое реле – реле времени РВ-6, или тепловое реле РТ–10 и пускатель ПНВС-10, предохраняющий обмотки двигатели от повреждения при перегреве или коротком замыкании. Для запуска и нормальной работы электродвигателя в его цепи устанавливают конденсатор. Для защиты обмоток двигателя от повреждения при перегрузке в его цепи питания устанавливается тепловое реле РТ-10. В качестве пускового устройства может быть использовано реле времени РВ-6. В стиральных машинах, рассчитанных на два режима стирки, устанавливают электродвигатели различных типов.
