Владимир Петров - Стандарты изобретательства. Учебник. ТРИЗ

Если дан объект, плохо поддающийся нужным изменениям, и условия задачи не содержат ограничений на введение веществ и полей, задачу решают синтезом веполя, вводя недостающие элементы.

Данный стандарт соответствует основному правилу вепольного анализа – переходу от невепольных систем к вепольным (простому веполю) и соответствует схеме (3.1).

Задача 3.1. Снятие коры с древесины

Условия задачи

Обычно кору древесины отделяют механически в специальных корообдирочных барабанах или механическими инструментами, например топором. При этом повреждается и сама древесина.

Необходимо предложить способ отделения коры от древесины, который бы не портил древесину.

Разбор задачи

Система невепольная.

Систему необходимо достроить до вепольной. Достройка веполя заключается во введении поля, воздействующего только на кору в направлении ее отрыва от древесины.

Необходимо подобрать поле, которое может осуществить такое действие.

Решение

Между корой и древесиной находится слой клеток (камбий), содержащий большое количество влаги, вскипание которой может оторвать кору. Вскипание можно осуществить с помощью вакуума или нагрева, например токами высокой частоты. Таким образом, рекомендует использовать тепловое поле .

Задача 3.2. Крепеж винта

Условия задачи

Как завернуть винт в труднодоступном месте?

Разбор задачи

Имеется винт и инструмент (отвертка или гаечный ключ).

Система невепольная, ее необходимо достроить до вепольной. Достройка веполя заключается во введении поля, соединяющего винт и инструмент.

Необходимо подобрать поле, которое может осуществить их жесткое соединение.

Решение

Это могут быть магнитное или вакуумное поля или поле механических сил.

Стандарт 1.1.2. Внутренний комплексный веполь

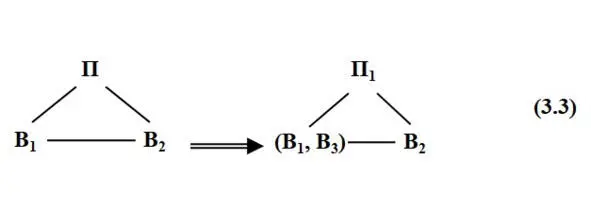

Если дан веполь, плохо поддающийся нужным изменениям, и условия задачи не содержат ограничений на введение добавок в имеющиеся вещества, задачу решают переходом (постоянным или временным) к внутреннему комплексному веполю, вводя в В 1или В 2добавки, увеличивающие управляемость или придающие веполю нужные свойства. Этот стандарт описывается схемами (3.2), (3.3).

Пример 3.1. Вживление электронных чипов

Появилась потребность идентифицировать животных, особенно дорогих.

Разработали чип (рис. 3.1), который вживляют в тело. В чипе записаны все данные о животном и его хозяине. Информация считывается с помощью специального прибора.

Пример 3.1. Вживление электронных чипов

Пример 3.2. Самозаклеивающаяся шина

Английская компания Dunlop выпускает самозаклеивающую шину. Внутри, на ободе шины равномерно размещаются несколько баллончиков с клеем. При проколе шины из нее выходит воздух, один из баллончиков получает удар и из него вытекает клей, который заклеивает место прокола. Клей содержит жидкость, пары которой накачивают шину до прежнего предела (рис. 3.2).

Рис. 3.2. Самозаклеивающаяся шина 7 7 URL: http://sovavto.org/novosti/plyusy-i-minusy-shin-run-flat

Компания Continental запатентовала шину с технологией ContiSeal™.

На внутреннюю поверхность шины (над протектором) наносится защитный слой из полужидкого полимера, который заполняет собой отверстие в шине диаметром до 5 мм или обволакивает тот предмет (например, гвоздь), который стал виновником прокола (рис. 3.3).

Рис. 3.3. Самозаклеивающаяся шина ContiSeal 8 8 URL: http://www.continental.ru/car/technology/extended-mobility-main/contiseal

Стандарт 1.1.3. Внешний комплексный веполь

Если дан веполь, плохо поддающийся нужным изменениям, а условия задачи содержат ограничения на введение добавок в имеющиеся вещества B 1или B 2, задачу решают переходом (постоянным или временным) к внешнему комплексному веполю, к B 1или B 2внешнее В 3, увеличивающее управляемость или придающее веполю нужные свойства. См. схемы (3.4), (3.5).
